Новая серия измерителей параметров RLC от GW Instek - LCR-781xxG

../../upload/old-site/photos/lcr-78101g.jpg

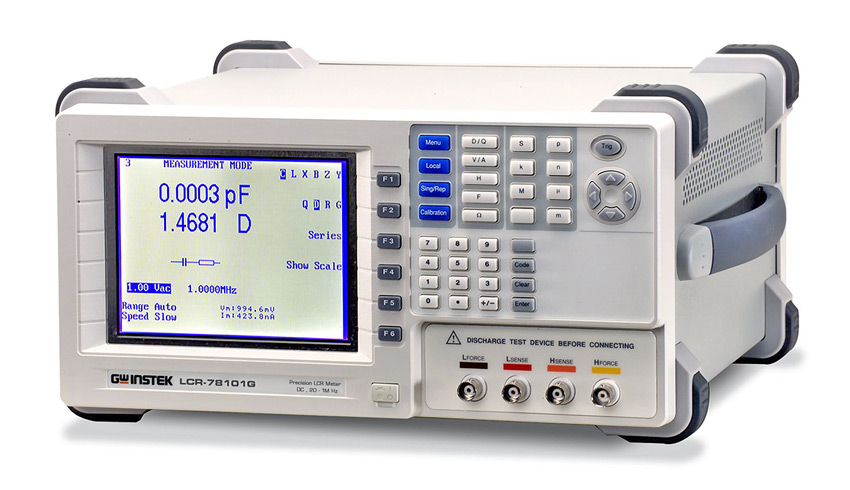

Компания GW Instek (Good Will Instrument Co., Ltd., Тайвань) представляет 3 новые модели приборов серии LCR-781xxG для измерения комплексного сопротивления, ёмкости и индуктивности (LCR измерители).

В составе серии измерители LCR-78101G, LCR-78105G, LCR-78110G с полосами частот тестового сигнала: 20 Гц…1 МГц, 5 МГц, 10 МГц соответственно. Измерители LCR серии LCR-781xxG обеспечивают высокую точность измерений и универсальность применения для широкого круга задач тестирования характеристик электронных компонентов.

Особенности режимов и измерительных функций:

  • Широкий перечень параметров и величин, измеряемых на переменном токе (11 параметров): комплексное сопротивление (Z), фазовый угол (f), индуктивность (L), ёмкость (C), активное сопротивление (Rac), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y-admittance), активная проводимость (G-conductance), реактивная проводимость (B-susceptance), реактивное сопротивление (X-reactance).
  • Возможность производить измерения сопротивления по постоянному току (Rdc) в базовой версии прибора (в большинстве приборах подобного уровня режим «Постоянное напряжение» - является опцией).
  • Функция мониторинга действующего напряжения/тока (Vm/Im), которая позволяет измерять фактическое значение приложенного напряжения (включая смещение) или силу тока, протекающего через тестируемое устройство.

Измерители серии LCR-781xxG имеют графический режим, который в различных сочетаниях параметров качания позволяет отобразить характеристики электронных компонентов в виде графиков (в широком диапазоне частот или различных тестовых напряжений). В графическом режиме возможен выбор между логарифмическим или линейным представлением параметров компонента.

Высокое разрешение и малая погрешность измерений (от 0,1%) помогает достовернее определять характеристики электронных компонентов. Функция многоступенчатой настройки режима тестирования «Годен / Не годен» позволяет провести допусковые испытания в соответствии с требованиями пользователя. Измеряемые параметры и допуски в этом режиме устанавливаются отдельно для каждого шага формируемой испытательной программы.

Измеритель снабжён большим высококонтрастным LCD дисплеем и имеет одноуровневую структуру меню. Это обеспечивает удобную визуализацию результатов (условий теста), делает прибор простым в управлении и лёгким в освоении.

Доступны следующие форматы индикации:

  • Последовательная или параллельная эквивалентные схемы (C+R, C+D, C+Q, L+R, L+Q, L+D).
  • Только последовательная эквивалентная схема (X+R, X+D, X+Q).
  • Только параллельная эквивалентная схема (C+G, B+G, B+D, B+Q, B+R, L+G).
  • Полярные координаты (Z + фаз. сдвиг, Y + фаз. сдвиг).

В стандартном исполнении интерфейсы GPIB и RS-232C, обеспечивающие программирование, дистанционное управление прибором и передачу на ПК данных для последующей обработки.

Вся серия измерителей LCR-781xxG поддерживает широкий спектр аксессуаров и принадлежностей компании GW Instek для расширения функциональности прибора (см.: Измерители RLC фирмы GW Instek...). Применение 4-х портовых зажимов (зажимов Кельвина) для метрологической поддержки высокочастотных LCR-измерителей (от 100 кГц и выше), к которым относится и серия LCR-781xxG, при проведении поверки не даёт положительного эффекта. В данном случае необходимо использовать совместимые с этой серией отечественные адаптеры для подключения образцовых мер А-1509-1 и А-1609-2, которые обеспечивают нормированные значения погрешности измерений в диапазоне: частот до 30 МГц, напряжений до 100 В (анонсы новинок: «Аксессуары к измерителям RLC для подключения образцовых мер»).

Высокие технические характеристики, точность и полезные функциональные особенности измерителей LCR-781xxG-серии (Rdc, мониторинг, профили тестирования) в сочетании с доступной ценой являются важными конкурентными преимуществами новинок.

25.02.2010
