Новая серия программируемых источники питания переменного и постоянного тока ASR-72000 от компании GW Instek

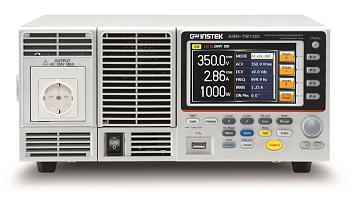

ASR-72100
ASR-72100

Предыдущие серии программируемых источников питания «2 в 1» APS-71102 AC/DC (переменного/ постоянного тока),источников переменного напряжения APS-77050/-71100, а также APS-77200/-77300 дополнены новой линейкой ASR-72000 в составе 4-х моделей с выходной мощностью 500 Вт и 1000 Вт. По техническим возможностям и спецификациям новинки превосходят ранее выпущенные модели, и представляют собой симбиоз ресурсов моделирования электропитания APS-71102 с добавлением функциональности APS-77050иAPS-77100, оснащенных опцией APS-710.

Новая серия ASR-72000 источников питания переменного и постоянного тока ориентирована на системную интеграцию источников в современные измерительные приложения или для использования в качестве настольного средства электропитания самых разных нагрузок. Модели обеспечивают три режима формирования Uвых (АС, DC, АС+DC), а также развивают номинальную выходную мощность на выходе как в режиме напряжения переменного тока, так при выдаче постоянного напряжения на исследуемое устройство (ИУ).

Модель Мощность Макс. Iвых (AC) (шкала «100В/ 200В») Макс. Iвых (DC) (шкала «100В/ 200В») Макс. U вых Выход на перед. панели
ASR-72050 500 ВА 5 / 2,5 Aскз 20/ 10 Aпик 350 Вскз / 500 Впост. да (3-х конт. розетка)
ASR-72100 1000 ВА 10 / 5 Aскз 40 / 20 Aпик 350 Вскз / 500 Впост. да (3-х конт. розетка)
ASR-72050R 500 ВА 5 / 2,5 Aскз 20/ 10 Aпик 350 Вскз / 500 Впост. нет
ASR-72100R 1000 ВА 10 / 5 Aскз 40 / 20 Aпик 350 Вскз / 500 Впост. нет

В источнике ASR-72000 предусмотрено 9 режимов выдачи напряжения и синхронизации на функциональном выходе, в том числе:

  1. Выходное напряжение переменного тока (AC-INT режим)
  2. Выходное напряжение постоянного тока (DC-INT режим)
  3. Переменное Uвых с постоянной составляющей AC/DC (AC+DC-INT режим)
  4. Режим переменное Uвых от внешнего источника (AC-EXT режим)
  5. Переменное Uвых с постоянной составляющей AC/DC от внешнего источника (AC+DC-EXТ режим)
  6. Переменное Uвых c наложением сигнала/ superposition (AC-ADD режим)
  7. Переменное Uвых с постоянной составляющей AC/DC c наложением сигнала/ superposition (AC+DC-ADD режим)
  8. Синхронизация Uвых внешним сигналом SIG/Ext, Line (AC-SYNC режим)
  9. Синхронизация Uвых со смещением AC/DC внеш. сигналом SIG/Ext, Line (AC+DC-SYNC режим).

Серия ASR-72000 обеспечивает пользователям возможность формирования источником выходных форм напряжения для удовлетворения требований тестирования различных электронных компонентов, автомобильных электронных устройств и бортовой сети, бытовой техники, в том числе такие функции и режимы:

  • Выдача выходной последовательности/ Sequence с целью генерации кривых спада, выбросов напряжения (импульсов) и провалов, отклонения от номинального значения (fallings, surges, sags, changes) и других аномальных условий в питающей электросети или в линии электропередачи
  • Формирование напряжения произвольной формы/ Arbitrary (СПФ) с возможностью сохранять/загружать формы Uвых, определяемые задачами пользователя
  • Эмуляция/ Simulate событий и состояний в цепи питаемой нагрузки: отключение электроэнергии, перенапряжение (наброс питания), спад напряжения и колебания частоты (outage, voltage rise/ fall, frequency variations)

Источник питания серии ASR-72000 обеспечивает измерение значений напряжения и тока (Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH), активной, реактивной и полной мощности (P, S, Q), коэффициента мощности (Pf), пик фактора (Сf), гармоник напряжения и тока (до 40-й). Кроме того, функция подключения удаленной нагрузки обеспечивает на питаемом объекте строго заданное напряжение. Меню регулировки фазы переменного напряжения при включении выхода позволяет устанавливать фазу сигнала (угол) при старте и в момент прекращения выдачи Uвых в соответствии с требованиями к измерительному приложению. Настройки пределов параметров и блокировок (V-Limit, Ipeak-Limit, F-Limit), функции OVP, OCP, OPP обеспечивают защиту ИУ в процессе его тестирования. В дополнение к схемам защиты OTP, OCP и OPP, модели ASR-72000 серии также включает в себя предупреждение о сбое работы системы охлаждения (вентилятора) и функцию сигнализации о нарушениях и проблемах переменного выходного напряжения.

На передней панели настольных источников ASR-72050 и ASR-72100 расположена европейская 3-х контактная электророзетка, которая обеспечивает пользователю быстрое подключение потребителя при помощи стандартного сетевого кабеля питания с вилкой без необходимости коммутации соединительных проводов на силовых клеммах и гнездах. Варианты исполнения источников без такой электророзетки ASR-72050R и ASR-72100R (стоечные типы) имеют опциональную возможность оснащения навесным блоком с универсальным выходным коннектором, который обеспечивает подключение нагрузки на передней панели.

Для источника ASR-72050R предназначена опция GET-003, в модели ASR-72100R с этой целью используется опция GET-004. Оба блока после установки подключаются к функциональному выходу переменного напряжения с помощью 3-х жильного соединительного провода.

Все модели имеют одинаковую высоту корпуса 3U, при этом источники ASR-72050R, ASR-72100R имеют ширину панели равную 1/2 стандартной стойки и могут совмещаться с ATS-устройствами (примеч.: ATS автоматически запускает резервный источник электроснабжения и переключает на него нагрузку при отключении основного источника электропитания).

Серия ASR-72000 оснащена интерфейсом аналогового внешнего управления и выдачи исполнительных команд на ведомые устройства (Ext I/O), в стандартной комплектации модели имеют интерфейсы USB, LAN для программирования и ДУ. В качестве опции предусмотрены дополнительные интерфейсы в виде слота заводской установки «RS-232C+GPIB».

На модели серии ASR-72000 предоставляется гарантия изготовителя сроком 1 год.

Основные возможности:

  • Выходная мощность: 500 ВА/ 1000 ВА
  • Диапазон Uвых:
  • Перем. напряжение/AC 0…350 Вскз,
  • Пост. напряжение/DC 0… ± 500 В
  • Макс. выходная частота: до 999,9 Гц
  • Измерение: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
  • Анализ гармоник напряжения и тока
  • 4-х проводная схема питания удаленной нагрузки
  • Функции защиты и сигнализация: OVP, OCP, OPP, OTP, сбой на выходе переменного напряжения и тревога системы охлаждения
  • Режим формирования Uвых произвольной формы
  • Настройка начальной/ конечной фазы Uвых (при Вкл./ Выкл выхода)
  • Режим Последовательность и Эмуляция (до 10 профилей)
  • Интерфейс: стандартно USB, LAN; опция «RS-232+GPIB»
  • Встроенная схема внешнего аналогового управления (Ext I/O) и синхронизации (Ext Signal Input)
  • Выход для управления контактами внешнего исполнительного реле
  • Внутр. память: 10 наборов настроек (х3 параметра)
  • Управление по интерфейсу LAN через Web браузер (встроенный Web Server)- возможность создания и поддержки сети удаленного мониторинга с единым Hab-центром

Функциональные режимы

Источники ASR-72000 имеют нелинейную вольтамперную характеристику (ВАХ), что обеспечивает возможность гибкой установки выходных параметров в более широком диапазоне значений (чем у обычных ИП с прямоугольной ВАХ), в пределах заданной номинальной мощности. Модели серии являются источниками питания AC+DC, которые на выходе обеспечивают номинальную Рвых для функции переменного напряжения (АС) и такую же номинальную мощность при выдаче постоянного Uвых (DC).

Сферы применения

  • Производство электроники
  • Разработка и тестирование электронных компонентов
  • Испытания электрических систем бортовой электросети транспортных средств

20.12.2019
Модели:  ASR-72050 | ASR-72050R | ASR-72100 | ASR-72100R | APS-71102
