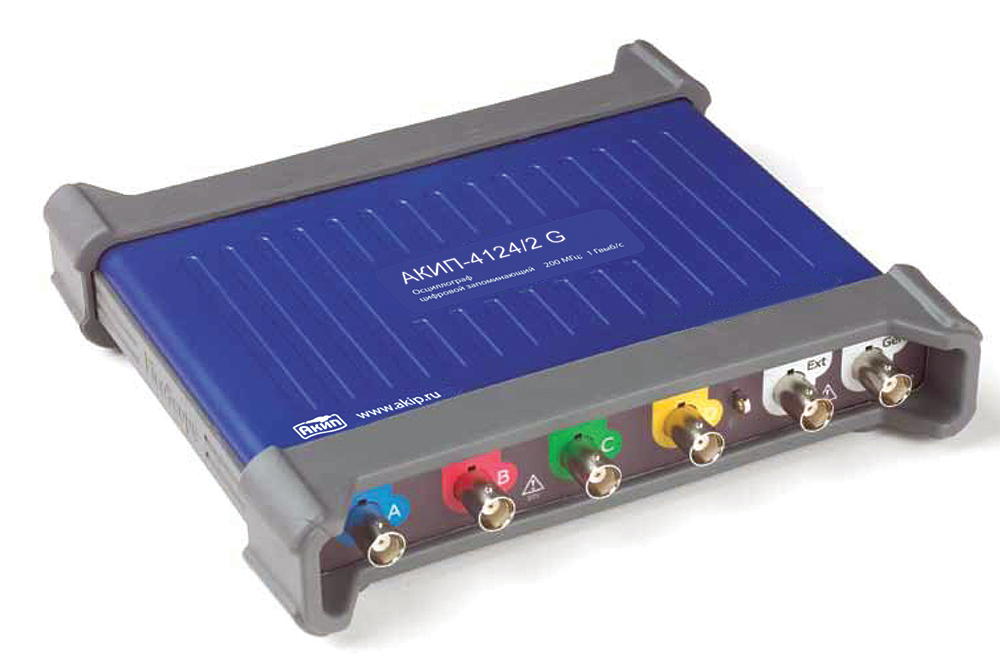

Новая серия USB-осциллографов АКИП-4124

../../upload/old-site/photos/akip-4124_2g.jpg

Обширный блок портативных USB-осциллографов АКИП™ полнился  новой серией  АКИП-4124. В линейку входит шесть моделей с полосами пропускания 60, 100 и 200 МГц (по два варианта исполнения модели в каждой из полос). Все  основные разъемы (6 шт) теперь вынесены на переднюю панель корпуса: 4 входных канала (!!!), выход генератора, вход внешней синхронизации.

Для АКИП-4124/2G длина внутренней памяти составляет 128 МБ (в стандартной комплектации). Буфер внутренней памяти для захвата осциллограмм имеет регулируемое сегментирование от 1 до 10.000. Максимальная частота дискретизации в реальном времени 1 ГГц (эквивалентная 10 ГГц), разрядность АЦП 8 бит (12 бит в режиме увеличенного разрешения). В перечне функций и режимов:  автоматические измерения (26 параметров), курсорные измерения (Δt, ΔV), функция интерполяции (линейная или sin(x)/x).

Новые модели USB-осциллографов имеют следующие базовые различия:



АКИП-4124 АКИП-4124G АКИП-4124/1 АКИП-4124/1G АКИП-4124/2 АКИП-4124/2G
Число каналов 4 4 4
Полоса пропускания 60 МГц 100 МГц 200 МГц
Дискретизация 1 ГГц (при объединении каналов);
500 ГГц – в 2-х канальном;   250 МГц – в 3-х и 4-х канальном
Длина памяти (макс) 4 МБ 8 МБ 16 МБ 32 МБ 64 МБ 128 МГБ
Генератор функц. до 1 МГц
(4 формы)
до 1 МГц
(10 форм)
до 1 МГц
(4 формы)
до 1 МГц
(10 форм)
до 1 МГц
(4 формы)
до 1 МГц
(10 форм)
Генератор
СПФ
- дискр. 20 МГц - дискр. 20 МГц - дискр. 20 МГц

АКИП-4124 являются многофункциональными устройствами «4 в 1», каждая модель включает в себя: цифровой осциллограф реального времени, анализатор спектра, генератор сигналов (ФГ/СПФ) и анализатор сигналов последовательной передачи (Serial decoding).

Модели с индексом «G»: АКИП-4124G, АКИП-4124/1G, АКИП-4124/2G имеют встроенный генератор сигналов произвольных форм (СПФ) и расширенный функциональный генератор. Модели без индекса «G» имеют только встроенный функциональный генератор. Частота  выходного сигнала каждого из типов генераторов (ФГ/ СПФ) регулируется в диапазоне 0,01 Гц…1 МГц.

Режим БПФ («Анализатор спектра») реализован на основе спектрального разложения и обеспечивает частотный анализ сигналов в диапазоне частот до 200 МГц, позволяет выполнять спектральное разложение FFT на длине внутренней памяти от 2 точек до 1.048.576 точек (по выбору пользователя ERES).

В новой линейке стали доступны возможности декодирования протоколов последовательной передачи (CAN, LIN, I2C, UART/RS-232, SPI, FlexRay), а также выбор пользователем одного из 2-х режимов работы осциллографа: «Максимальная дискретизация/ ограниченная память» или «Ограниченная  дискретизация/ максимальная память».

По совокупности высоких технических характеристик и функциональности новые USB-осциллографы АКИП-4124 являются  уникальным продуктом в сегменте высокопроизводительных средств измерений под управлением ПК. Его мощные измерительные ресурсы и портативность найдут применение для широко перечня практических приложений и полевых задач.

13.07.2012
