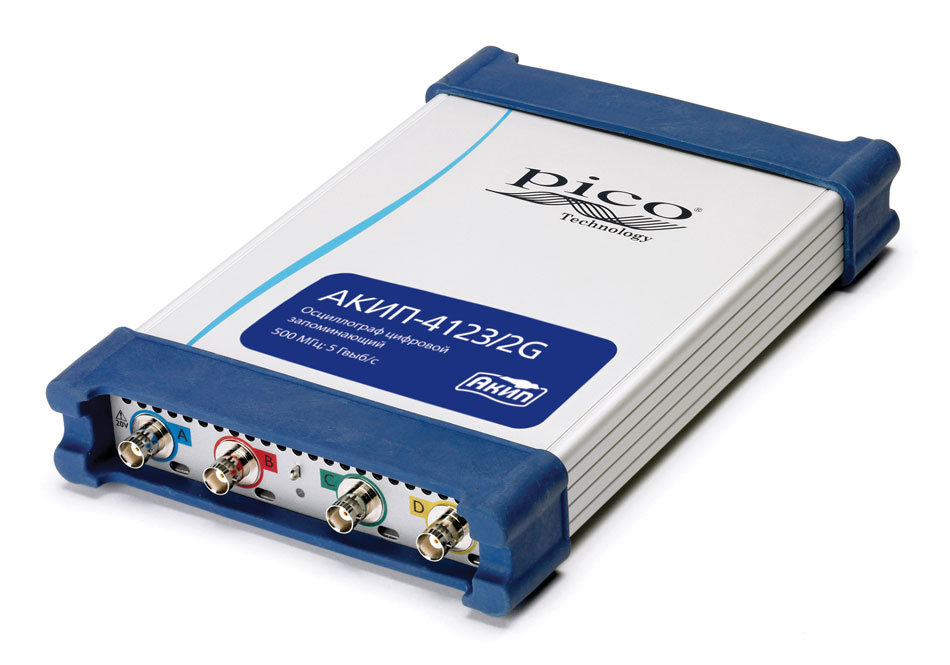

Новая серия высокопроизводительных USB-осциллографов АКИП-4123

../../upload/old-site/photos/akip-4123_2g.jpg

Обширный блок USB-осциллографов АКИП™ полнился  новой серией  АКИП-4123. В серию АКИП-4123 входит шесть моделей с полосами пропускания 250, 350 и 500 МГц (по два варианта исполнения модели в каждой из полос соответственно). Длина внутренней памяти сбора информации составляет до 1 Гвыб (в стандартной комплектации для АКИП-4123/2G), максимальная частота дискретизации в реальном времени 5 ГГц (эквивалентная 50 ГГц), разрядность АЦП 8 бит (12 бит в режиме увеличенного разрешения), автоматические измерения (26 параметров), курсорные измерения (Δt, ΔV).

USB-приборы АКИП-4123 являются многофункциональными устройствами «4 в 1», каждый из них включает в себя: цифровой осциллограф, анализатор спектра, генератор сигналов и анализатор сигналов последовательной передачи. Широкая полоса пропускания до 500 МГц обеспечивает возможность захвата, обработки и анализа сигналов сложных форм даже при самой быстрой развертке.

Модели с индексом «G»: АКИП-4123G, АКИП-4123/1G, АКИП-4123/2G имеют встроенный генератор сигналов произвольных форм (СПФ) и расширенный функциональный генератор, модели без индекса «G» имеют только встроенный функциональный генератор. Частота  выходного сигнала каждого из типов генераторов (ФГ/ СПФ) регулируется в диапазоне 0,001 Гц…20 МГц.



АКИП-4123 АКИП-4123G  АКИП-4123/1 АКИП-4123/1G АКИП-4123/2 АКИП-4123/2G
Число каналов 4 4 4
Полоса пропускания 250 МГц 350 МГц 500 МГц
Дискретизация 5 ГГц (при объединении всех входных каналов);
2,5 ГГц – в 2-х канальном режиме;   1,25 ГГц – в 4-х канальном режиме
Длина памяти (макс) 128 МБ 256 МБ 256 МБ 512 МБ 512 МБ 1 ГБ
Генератор функц. до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
Генератор СПФ - до 20 МГц - до 20 МГц - до 20 МГц

Режим БПФ («Анализатор спектра») реализован на основе спектрального разложения и обеспечивает частотный анализ сигналов в диапазоне частот до 500 МГц, позволяет выполнять спектральное разложение FFT на длине внутренней памяти от 2 точек до 1.048.576 точек (по выбору пользователя ERES).

Важно отметить, что USB-осциллографы серии АКИП-4123 поддерживают одновременную работу своих каналов в различном сочетании статусов: осциллограф/ генератор/ анализатор (по выбору пользователя).

Параметры встроенных генераторов:

  • для осциллографов АКИП-4123; АКИП-4123/1; АКИП-4123/2 - формы сигналов: синус, меандр. треугольник, DC. ЦАП -  12 бит. Амплитуда выходного сигнала: 250 мВ – 2 В.
  • для осциллографов АКИП-4123G; АКИП-4123/1G; АКИП-4123/2G - формы сигналов: синус, меандр. треугольник, DC, пила, sin (x)/x, Гаусс, полусинус, белый шум, ПСП. ЦАП - 12 бит. Амплитуда выходного сигнала: 250 мВ – 2 В.  Дополнительно генератор СПФ: память – 16 кБ; частота дискретизация  ЦАП - 200 МГц.

В новой линейке за счет внесения ряда новаций и улучшений в управляющей программе стали доступны возможности декодирования протоколов последовательной передачи (CAN, LIN, I2C, UART/RS-232, SPI), а также выбор пользователем требуемого режима работы осциллографа:

  1. «Максимальная дискретизация / ограниченная память» для анализа фронтов и быстрых сигналов. Сбор данных производится во внутреннюю память осциллографа.
  2. «Ограниченная  дискретизация / максимальная память» для захвата и анализа посылок последовательной передачи на длительном временном интервале. Сбор данных производится во внутреннюю память ПК (метод оцифровки с последующим по-кадровым трансфертом отсчетов на жесткий диск компьютера).

В комплект поставки АКИП-4123 входят осциллографические пробники 1:1/10:1 (4 шт). В зависимости от конкретных условий измерений пользователь может выбрать другие специализированные делители и пробники из широкого модельного ряда (Hoden, Testec).

По совокупности высоких технических характеристик и функциональности новые USB-осциллографы АКИП-4123 являются  уникальным продуктом в сегменте высокопроизводительных средств измерений под управлением ПК. Его мощные измерительные ресурсы и портативность найдут применение для широко перечня практических приложений и полевых задач.

27.04.2012


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
