Новинки модельного ряда USB осциллографов АКИП™

../../upload/old-site/photos/akip-73406d_mso.jpg

../../upload/old-site/photos/akip-73406d.jpg

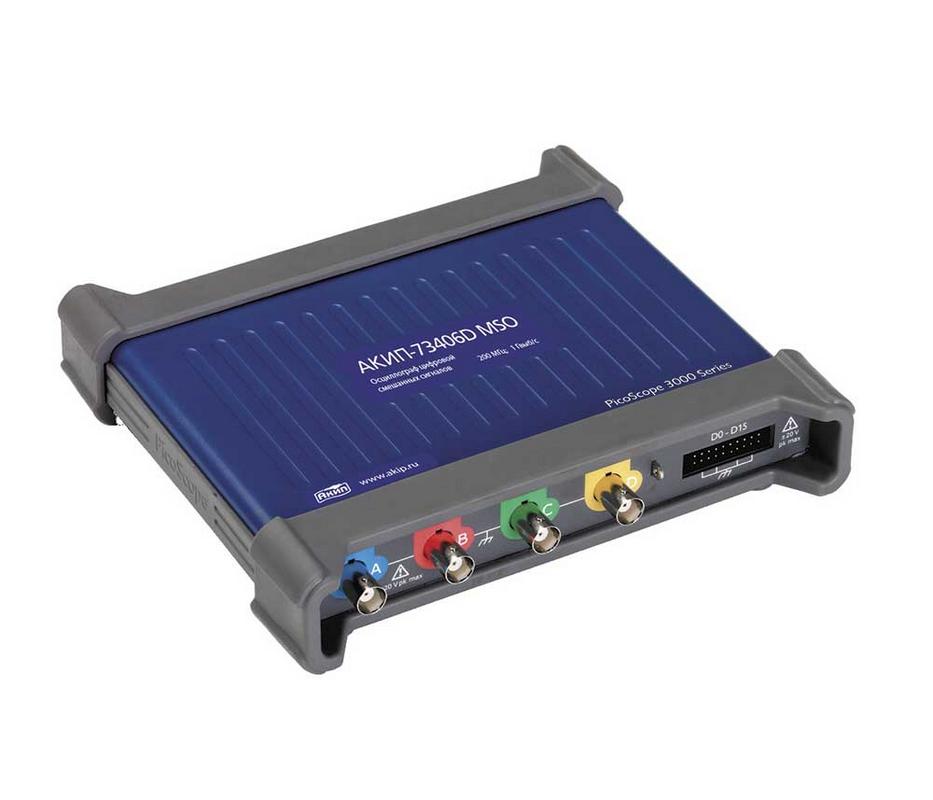

Серия USB осциллографов смешанных сигналов АКИП-73000D MSO* (анонс – осень 2014 г.) пополнилась двумя новыми моделями под торговой маркой АКИП™: 73203D MSO (2 кан) и 73403D MSO (4 кан) с полосой пропускания 50 МГц, а в осциллографах АКИП-73204D MSO (2 кан) и АКИП-73404D MSO (4 кан) по сравнению с предыдущими моделями увеличенена полоса пропускания с 60 МГц до 70 МГц.

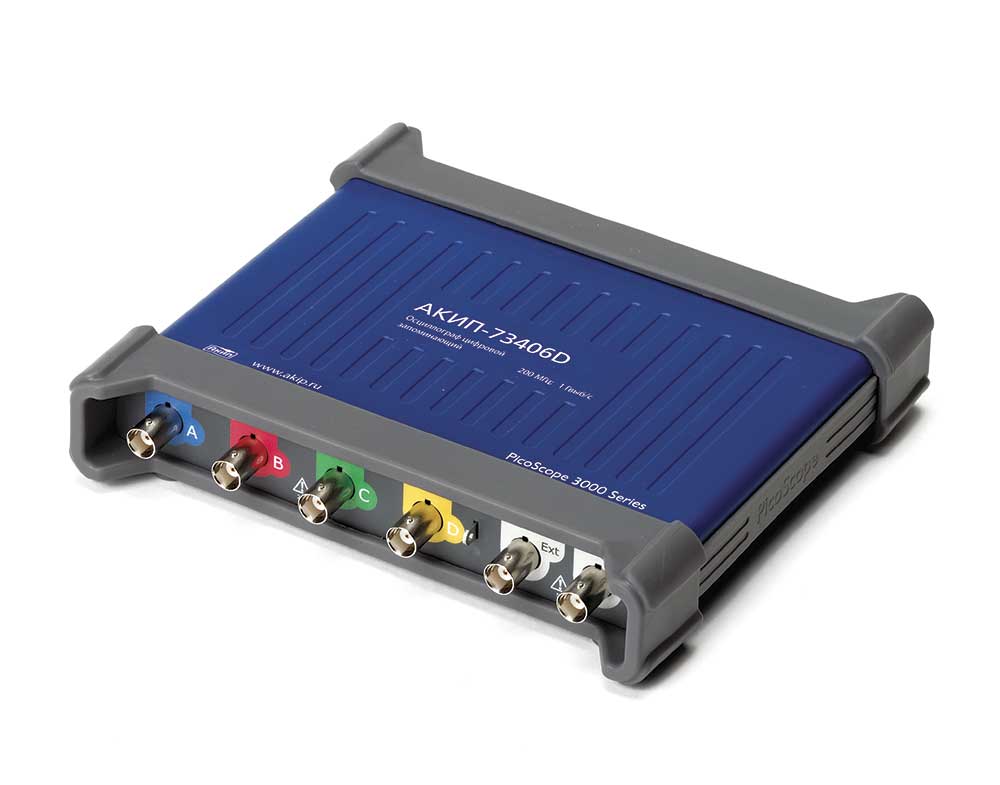

На базе серии 73000D MSO была разработана новая подсерия, имеющая только аналоговые осциллографические каналы (2 или 4 кан). В этих моделях разъем гнезда для подключения логического пробника отсуствует. Вместо него на переднюю панель перенесен BNC выход генератора, а также добавлен полезный для многих измерительных приложений вход внешней синхронизации (Ext). С учетом таких измененй новая подгруппа получила наименование АКИП-73000D (без инд. «MSO»). В неё вошло 8 моделей, с максимальной частотой дискретизации 1 ГГц (в режиме объединения каналов). При работе с всех 4-х аналоговых каналов дискретзация составит 250 МГц/ на кан. Серия включает четыре номинала полосы пропускания: 50, 70, 100 и 200 МГц, в зависимости от модели. Максимальная длинна памяти до 512 МБ.

Модель Число каналов Аналоговая П/П Максимальная дискретизация Максимальная память Генератор
АКИП-73203D 2 аналоговых 50 МГц 1 ГГц 64 МБ Функциональный + СПФ
АКИП-73204D 70 МГц 1 ГГц 128 МБ
АКИП-73205D 100 МГц 1 ГГц 256 МБ
АКИП-73206D 200 Мгц 1 ГГц 512 МБ
АКИП-73403D 4 аналоговых 50 МГц 1 ГГц 64 МБ
АКИП-73404D 70 МГц 1 ГГц 128 МБ
АКИП-73405D 100 МГц 1 ГГц 256 МБ
АКИП-73406D 200 Мгц 1 ГГц 512 МБ

Программно поддерживается анализ следующих протоколов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI и USB. Список доступных для анализа протоколов постоянно увеличивается при выходе обновления версии программно обеспечения. Файл ПО находится в свободном доступе для скачивания клиентами (загрузить).

Интерфейс подключения к ПК USB 3.0, передачи данных по интерфейсу USB 3.0 до 10 раз выше USB 2.0, это позволяет увеличить объем и скорость передаваемых данных с осциллографа в компьютер.

Осциллографы серии АКИП-73000D совмещают в себе два типа источников сигнала: функциональный генератор (ФГ) и генератор сигналов произвольной формы (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и др.), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.

Осциллографы серии АКИП-73000D обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.

USB осциллографы АКИП-73000D заменяют ранее выпускавшиеся и уже снятые производства модели серий 4108, 4124, а предназначенные для анализа смешанных сигналов АКИП-73000D MSO - линейку 4120.

Таблица замены моделей:

Новинки Снятые с производства
АКИП-73203D АКИП-4108, АКИП-4108G
АКИП-73203D MSO АКИП-4120
АКИП-73204D MSO АКИП-4120/1
АКИП-73205D АКИП-4108/1, АКИП-4108/1G
АКИП-73205D MSO АКИП-4120/2
АКИП-73206D АКИП-4108/2, АКИП-4108/2G, АКИП-4108/3, АКИП-4108/3G
АКИП-73206D MSO АКИП-4120/3
АКИП-73404D АКИП-4124G, АКИП-4124
АКИП-73405D АКИП-4124/1, АКИП-4124/1G
АКИП-73406D АКИП-4124/2, АКИП-4124/2G
28.01.2015
