Новые генераторы специальной и произвольной формы серии AFG-72000 от GW Instek

../../upload/old-site/photos/afg-72125~front.jpg

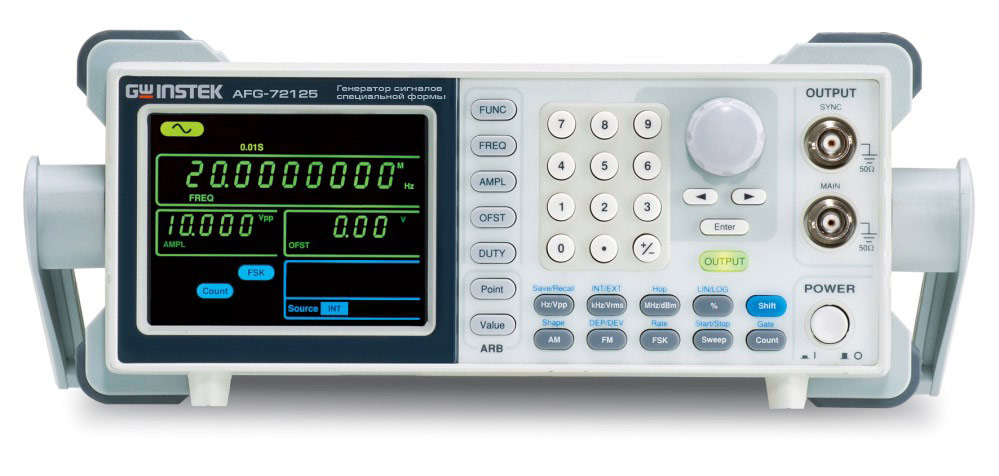

Новые генераторы специальной и произвольной формы серии AFG-72000

Компанией GW Instek анонсирована новая серия генераторов специальной и произвольной формы AFG-72000, использующая при формировании выходного сигнала технологию DDS  (прямой цифровой синтез частоты). Новая серия разработана с учетом запросов и специфических требований потенциальных пользователей в сфере образования и обучения, инженерно-технического дизайна, а также для применения на производстве.

Серия AFG-72000 включает шесть одноканальных моделей с максимальной выходной частотой 25 МГц, 12 МГц и 5 МГц и различной функциональностью. Каждый генератор представляет собой источник колебаний с минимальными искажениями. Формы выходного сигнала: синус, прямоугольник (импульс), треугольник (пила), шум и разнообразные сигналы произвольной формы (СПФ). ЦАП имеет 10-битное вертикальное разрешение, длина памяти 4 Кб, что обеспечивает создание требуемого сигнала, в том числе произвольной формы (Arbitrary). Разрешение 0,1 Гц, регулировка скважности обеспечивается в пределах 1%...99% для сигнала прямоугольной формы в диапазоне частот до 100 кГц.

Модель AFG‐72005 AFG‐72105 AFG‐72012 AFG‐72112 AFG‐72025 AFG‐72125
Макс. частота (синус., прямоуг.) 5 МГц 12 МГц 25 МГц
Произвольная форма (Arb/ СПФ) + + + + + +
Регулируемая  скважность + + + + + +
Выход  ТТЛ + + + + + +
Постоянное  смещение + + + + + +
Интерфейс USB (device) + + + + + +
Свипирование (ГКЧ – лин./лог.)   +   +   +
Модуляция (АМ, ЧМ, ЧМн)   +   +   +
Внешний частотомер   +   +   +

Помимо всех основных технических характеристик и ресурсов генерации, присущих всем моделям серии в каждой полосе частот есть «старшая модель» (AFG-721хх). Эти модели имеют расширенную функциональность: несколько видов модуляции (AM / ЧМ / ЧМн), режим свипирования (ГКЧ), встроенный частотомер 5 Гц … 150 МГц (AFG-72105, AFG-72112, AFG-72125). При измерении частоты 1 Гц, с учетом разрядности основной цифровой шкалы (9 разрядов), обеспечивает разрешение 100 нГц (!).

Для дистанционного управления и редактирования сигналов специальной и произвольной формы при помощи программы FreeWave новинки оснащены интерфейсом USB. Программное обеспечение содержит готовые рисованные формы (графический набор), а также различные функции и операторы задания выходного колебания. В библиотеке готовых эпюр доступны для выбора такие  формы, как распределение Рэлея (Rayleigh), Гаусса (Gaussian), шум, сигналы псевдо троичный, биполярный AMI, Манчестер, дифференциальный Манчестер, RS-232, NRZ и др. Возможности управляющей программы позволяют импортировать данные отсчетов об  осциллограммах (в формате CVI-файлов), которые были созданы в других внешних устройствах.

Функциональность и высокие технические характеристики генераторов обеспечивают  широкий диапазон их применения в различных областях науки, промышленности, образования, а также в инженерных приложениях с частотами до 25 МГц.

Новая серия AFG-72100/-72000 предназначена для обеспечения возможных вариантов замен моделей ранее выпущенной серии генераторов SFG-72000 при подборе оборудования:

Серия SFG
720хх / 721хх
Диапазон частот
(синус, прямоуг.)
Серия AFG
720хх / 721хх
SFG-2004 4 МГц 5 МГц AFG-72005
SFG-2104 AFG-72105
SFG-2007 7 МГц 12 МГц AFG-72012 /
AFG-72112
SFG-2107
SFG-2010 10 МГц
SFG-2110
SFG-2020 20 МГц 25 МГц AFG-72025
SFG-2120 AFG-72125



14.10.2011
Модели:  AFG-72005 | AFG-72012 | AFG-72025 | AFG-72105 | AFG-72112 | AFG-72125


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
