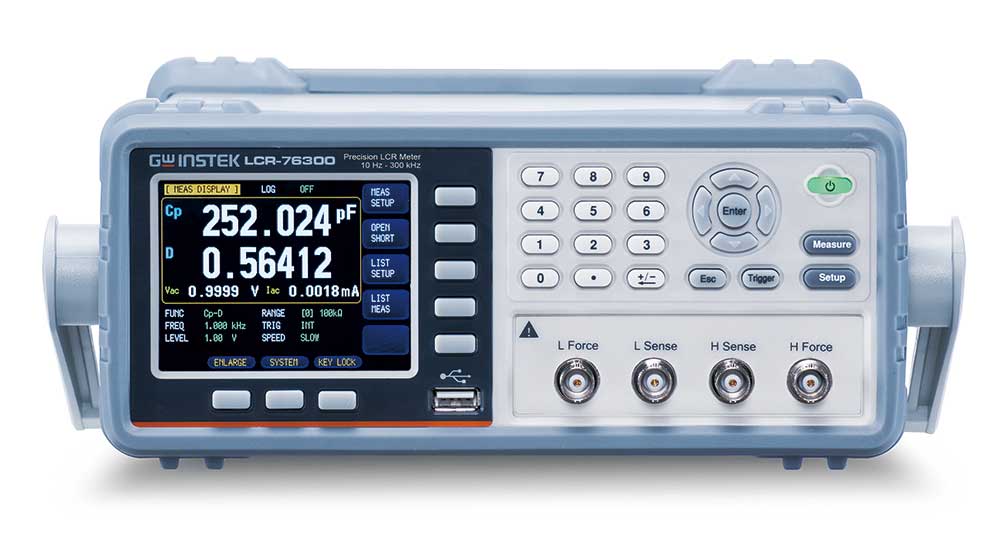

Новые измерители импеданса серии LCR-76000 от компании GW Instek «Эволюция формы. Кульминация возможностей»
Компания GW Instek (Тайвань) пополнила свою линейку измерителей компонентов новой серией высокоточных анализаторов импеданса. Прецизионные измерители LCR-76000 серии представлены 5 моделями с частотами тест-сигнала от 10 Гц до 2/20/100/200/300 кГц и погрешностью измерений ±0,05% (базовая). Цветной ЖК-дисплей (диаг. 9 см, 320x240 точек).
Состав серии:.
- LCR-76300 (10 Гц…300 кГц),
- LCR-76200 (10 Гц…200 кГц),
- LCR-76100 (10 Гц…100 кГц),
- LCR-76020 (10 Гц…20 кГц),
- LCR-76002 (10 Гц…2 кГц).
Преимущества и ключевые особенности:
- Плавная установка частоты тест-сигнала в полном диапазоне
- Функция двухрежимной калибровки/zeroing: full range/spot
- Увеличенное быстродействие анализаторов (до 25 мс/Fast)
- Одновременное отображение на экране 4-х (!) параметров
- Измерение сопротивления на постоянном токе (DCR)
- Автотест параметра по 10 точкам (измерения в реж. качания по списку)
- Большой графический информативный дисплей
- Построение графика параметра: до 1.000 точек (на экране внешнего ПК)
Новую линейку отличает компактный дизайн с габаритами корпуса 2U по ширине и 1/2 стойки по высоте, что является одной из эксплуатационных особенностей новинок. Любая из моделей может быть удобно размещена в стандартном 19” шкафу, на столе или на лабораторном стеллаже, что позволяет оптимально распорядиться пространством рабочего места.
С выходом новинок у заказчика появилась возможность выбрать модель измерителя с набором режимов и параметров, которые наиболее полно удовлетворяют индивидуальным запросам:
Модель new |
Диапазон частот тест-сигнала |
Базов. Погрешность* |
Замена | Диапазон частот тест-сигнала |
Базов. Погрешность* |
LCR-76002 | 10 Гц…2 кГц | ±0,05%** | LCR-7816/LCR-7826 | 100 Гц - 2 кГц | ±0,1% |
LCR-76020 | 10 Гц…20 кГц | ±0,05% | LCR-7817/LCR-7827 | 12 Гц - 10 кГц | ±0,05%/±0,1% |
LCR-76100 | 10 Гц…100 кГц | ±0,05% | LCR-7819/LCR-7829 | 12 Гц - 100 кГц | ±0,05%/±0,1% |
LCR-76200 | 10 Гц…200 кГц | ±0,05% | LCR-7821 | 12 Гц - 200 кГц | ±0,1% |
LCR-76300 | 10 Гц…300 кГц | ±0,05% | - | - | - |
Примечания:
* - в основном диапазоне измерений R, Z, X, G, Y, B, L, C.
** - в режиме скорости измерений «Медленно/Средне» (Slow/Med).
Высокоточные анализаторы импеданса LCR-76000 серии с широким набором режимов и функций являются оптимальным выбором СИ для измерений на каждом из этапов тестирования пассивных компонентов при оснащении подразделений R&D (НИОКР), в отделах производственных испытаний, службах входного контроля (IQC), научных лабораториях и др.
