Новые логические анализаторы от Акип™

../../upload/old-site/photos/akip-9103.jpg

../../upload/old-site/photos/akip-9103~2.jpg

../../upload/old-site/photos/akip-9103_in-use.jpg

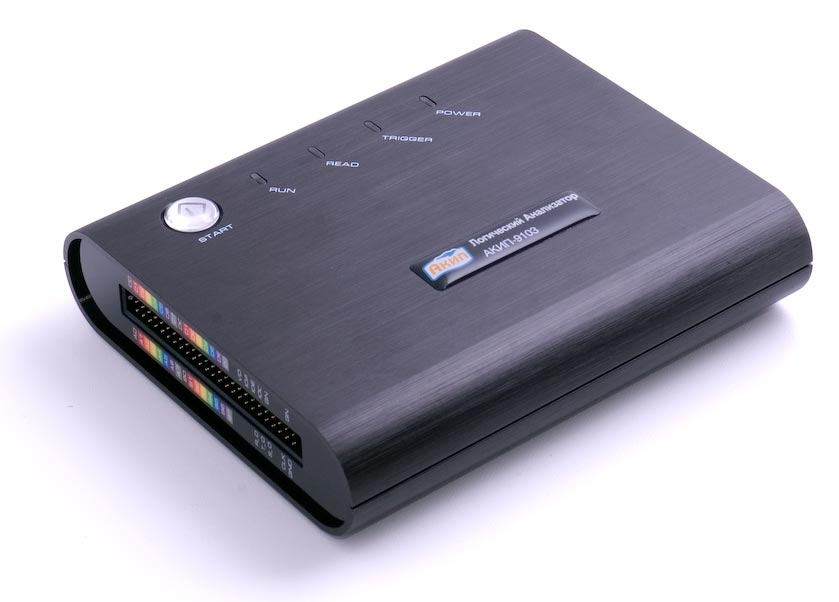

АКИП-9101, АКИП-9102, АКИП-9103 – новые логические анализаторы, сочетающие в себе портативность с функциональностью стационарных лабораторных приборов. При максимальной частоте дискретизации до 200 МГц они позволяют анализировать логические уровни одновременно по 32 (16) каналам.

Работают в комплексе со стационарным либо портативным компьютером посредством подключения по шине USB.

Краткие характеристики:

  • 16 (9101) или 32 канала (9102, 9103)
  • Декодирование и анализ сигналов: I2C, UART (RS232C, RS485), SPI и смешанных сигналов
  • Максимальная тактовая частота до 100 МГц
  • Память до 32 Мбит (до 1 Мбит на канал)
  • Возможность захвата гличей (случайных импульсов) длительностью от 5 нс
  • Расширенная синхронизация, анализ: по шине, логический, статистический
  • Коэффициент сжатия до 255:1
  • Передача данных по интерфейсу USB 2.0 на управляющий ПК
  • Не требует внешнего питания (питание от USB)

Анализаторы отличает сбалансированная функциональность и высокие технические характеристики, оптимальное соотношение цена/возможности. Ультракомпактный, высокоскоростной логический анализатор – теперь доступен каждому специалисту в области электроники, инженеру разработчику АЦП или «продвинутому» радиолюбителю.

Мощное и исчерпывающее ПО, прилагаемое к прибору, обеспечивает интуитивно понятную среду управления и удобство измерений широкого спектра характеристик. Установка условий запуска, захвата данных и управление настройками вполне доступны для уровня обычного пользователя ПК. Данные измерений и анализа отображаются на внешнем мониторе, могут сохраняться и печататься в различных удобных форматах.

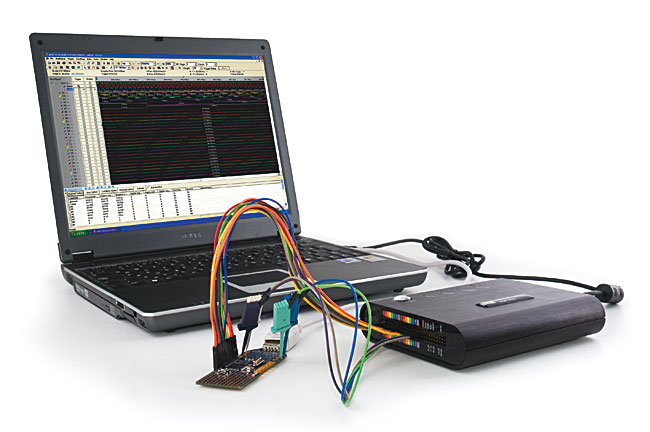

Приступить к работе можно почти немедленно, сразу после установки программного обеспечения при первом подключении к ПК. В случае тестирования устройства также управляемого компьютером, второй ПК для выполнения программы логического анализатора не требуется. Совместная работа обеспечивается запуском ПО анализатора и тестируемого устройства в разных окнах.

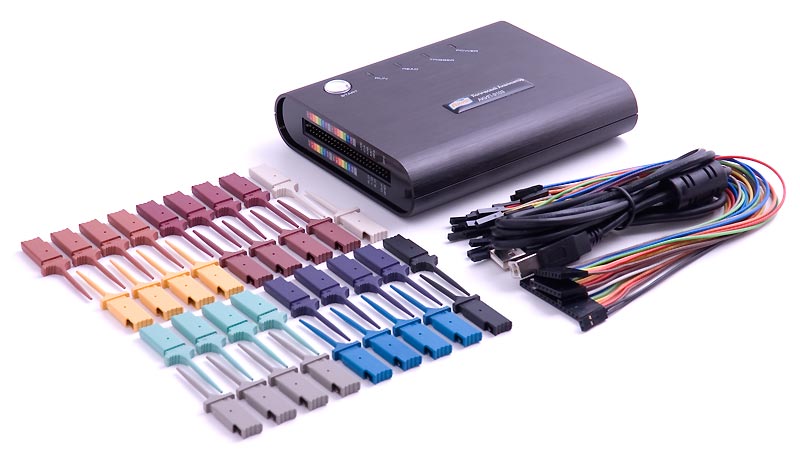

В комплекте поставки все необходимые аксессуары и принадлежности для подключения к ПК, проведения измерений, анализа данных и документирования.

11.12.2007
