Новые модели частотомеров в серии АКИП-5102

../../upload/old-site/photos/akip-5102_front.jpg

../../upload/old-site/photos/akip-5102_2_front.jpg

../../upload/old-site/photos/akip-5102_1_front.jpg

../../upload/old-site/photos/akip-5102_rear.jpg

Пополнение в номенклатуре универсальных частотомеров АКИП™. К ранее анонсированной модели АКИП-5102 добавлены два новых частотомера АКИП-5102/1 и АКИП-5102/2 с широким набором опций, увеличивающих измерительные возможности и расширяющих перечень приложений всей линейки в целом. Новинки серии представляют собой профессиональные СИ, являясь одновременно бюджетными, и в тоже время функциональными приборами для измерений частотно-временных параметров.

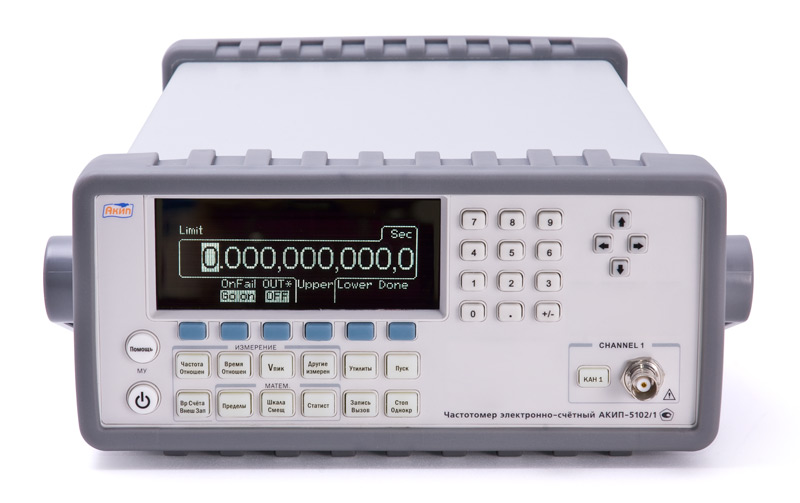

Младшая модель АКИП-5102/1 при небольших габаритах и массе (всего 2,9 кг) в базовой комплектации имеет один измерительный канал до 400 МГц (кан1), предназначенный для измерения частоты и периода, с аппаратной поддержкой всех доступных опций стабильности частоты опорного генератора (ОГ). Дополнительными режимами измерения являются - счетчик импульсов за заданный промежуток времени или непрерывный подсчёт количества импульсов, измерение уровня и времени нарастания или среза. Частотомер имеет функции математической статистики. Ресурсы программирования и ДУ стандартно представлены интерфейсами USBTMC и LAN.

Частотомер АКИП-5102/2 имеет два входа (кан 1, кан 2). Оба НЧ-входа предназначены для измерений частоты, отношения частот, периода, длительности импульсов, временного интервала и фазы между сигналами от 0,001 Гц до 400 МГц. Аналогично модели АКИП-5102/1, частотомер АКИП-5102/2 имеет дополнительные режимы измерения - счетчик импульсов за заданный промежуток времени или непрерывный подсчёт количества импульсов, измерение уровня и времени нарастания или срезая. Частотомер имеет функции математической статистики.

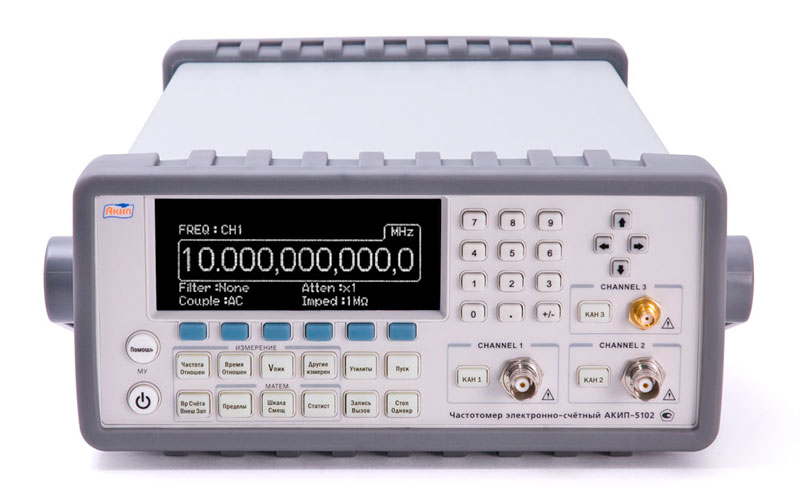

Модель АКИП-5102 имеет три входных канала. ВЧ вход (кан 3, тип SMA) в базовой комплектации обеспечивает измерения в диапазоне 375 МГц…6 ГГц. Возможна установка опции расширения частотного диапазона кан 3 для измерения ВЧ сигналов 250 МГц … 20 ГГц (на выбор клиента при заказе). Частотомер АКИП-5102 имеет все режимы измерения, доступные в модели АКИП-5102/2, но с учетом наличия 3-го канала добавляется возможность измерять отношение частот каналов 1 / 2 с каналом 3.

Вывод информации осуществляется на матричный дисплей в 12-разрядным формате, что обеспечивает при времени счёта 1 секунда полноразрядную индикацию частоты и временное разрешение от 40 пс.

Помимо стандартных функций измерения частоты и периода модели АКИП-5102 и АКИП-5102/2 обладают следующими дополнительными режимами и возможностями:

  1. Измерение временных интервалов в диапазоне от 0,5 нс (разреш. 40 пс) до 100.000 с.
  2. Измерение отношения частот (между всеми каналами 1/2/3, 1/2).
  3. Измерение фазового сдвига между сигналами.
  4. Измерение времени нарастания фронта и времени спада фронта.
  5. Измерение длительности импульсов.
  6. Измерение скважности импульсов.
  7. Измерение пикового напряжения.

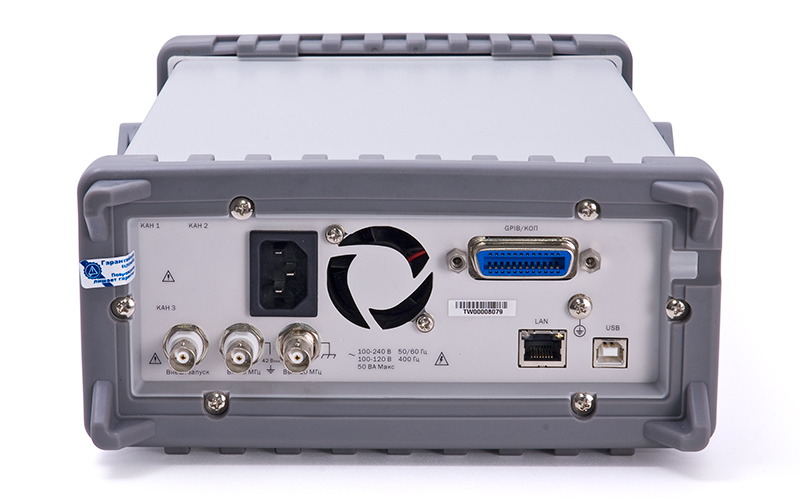

Для повышения точности измерений в серии АКИП-5102 доступно использование внешнего источника опорной частоты (разъём подключения «Вх. 10 МГц» находится на задней панели). Повышение прецизионности счета, также может быть реализовано дополнительными опциями внутреннего источника опорной частоты (ОГ) в виде установки во все три модели:

  • термостатированного опорного генератора 10 МГц («опция 100») ±2x10-7 за 1 год.
  • термостатированного опорного генератора 10 МГц («опция 101») ±5x10-8 за 1 год.
  • рубидиевого (Rb) опорного генератора («опция FE-5680A») ±5x10-10 за 1 год.

Функциональные возможности частотомеров серии АКИП-5102 позволяют осуществлять допусковый контроль измеряемых величин (с выбором алгоритма реагирования на отклонение за заданные пределы), сохранять во внутреннюю память до 4 профилей настроек панели управления. Частотомеры оснащены интерфейсом GPIB, USB (USBTMC) и LAN, что позволяет легко интегрировать их в автоматизированные измерительные системы и комплексы. По интерфейсу LAN частотомеры новинки полностью поддерживают протокол LXI, а также обеспечивают совместимость со стандартами USBTMC (интерфейс Hi-Speed USB 2.0). Эмулирование языка программирования частотомеров Agilent Technologies 53131А, 53132А и 53181А (команды SCPI). В состав комплекта входит программное обеспечение, полностью поддерживающее дистанционное управление частотомером, и позволяющее сохранять данные и результаты измерений в форматах «.txt» и «.csv».

Обновленная линейка частотомеров АКИП-5102 (с возможностью увеличения диапазона до 20 ГГц для модели АКИП-5102) гармонично дополняют линейку АКИП™ Ч3-85/4, -/5, -/6, а также брендовых частотомеров серий CNT-90/ -91 от компании PENDULUM. Во многих НЧ и ВЧ приложениях, где требуется определенный частотный диапазон (макс. 20 ГГц), гибкость в выборе числа каналов (1, 1+1, 1+1+1), временное разрешение (до 40 пс) или ультравысокая стабильность при измерении частоты (до ±5x10-10) - новинки являются оптимальным решением.

Серия позиционируется для измерений в таких сферах как телекоммуникация и связь, метрологическое обеспечение, сервисное обслуживание, текущая эксплуатация РЭА.

13.12.2013
Модели:  АКИП-5102/1
