Новые модели источников питания на 250 В и 800 В в линейке PSW7

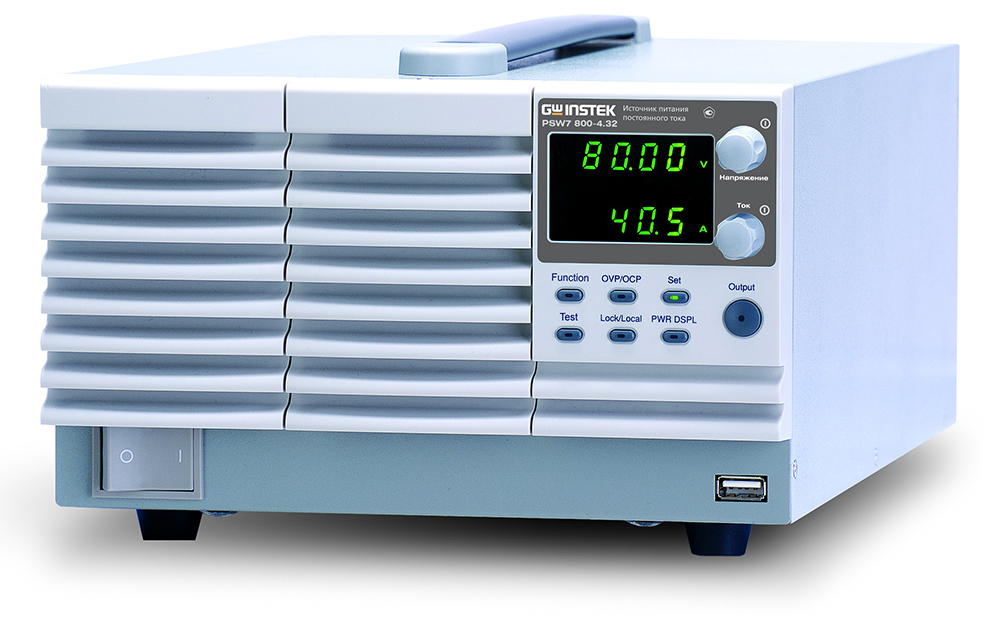

Компания GW Instek (Тайвань) анонсирует выпуск 6-и новых моделей источников питания серии
| Модель | |
|
|
|
|
|
| Напряжение, В | 0 - 250 | 0 - 250 | 0 - 250 | 0 - 800 | 0 - 800 | 0 - 800 |
| Ток, А | 0 – 4.5 | 0 - 9 | 0 – 13.5 | 0 – 1.44 | 0 – 2.88 | 0 – 4.32 |
| Мощность, Вт | 360 | 720 | 1080 | 360 | 720 | 1080 |
Новинки серии PSW7 с номиналом Uвых «250В/ 800В» смогут удовлетворить запросы и нужды пользователей работающих с высоковольтными напряжениями в промышленности, в автомобильной электронике, в сфере разработки аккумуляторов, устройств светодиодного освещения. Модели «250В/ 800В» так же как у других модели серии PSW7 позволяют работать в режиме стабилизации напряжения/ CV или в режиме стабилизации тока/ CС. В выходных цепях новинки имеют гасящий резистор, задача которого разряжать конденсаторы сглаживающего фильтра. В арсенале полезных функций источников питания PSW7 - возможность настройки пользователем скорости нарастания напряжения/ тока, а также задания времени отложенного включения/выключения выхода источника питания.
Рабочий диапазон выходной мощности
Источники питания PSW7 серии имеют такую вольт/амперную характеристику, которая позволяет использовать их в режиме «Многодиапазоность» (фиксированная мощность 360/ 720/ 1080 Вт). Для моделей с номинальным Uвых 250/800 В на рисунках ниже приведены их ВАХ:
|

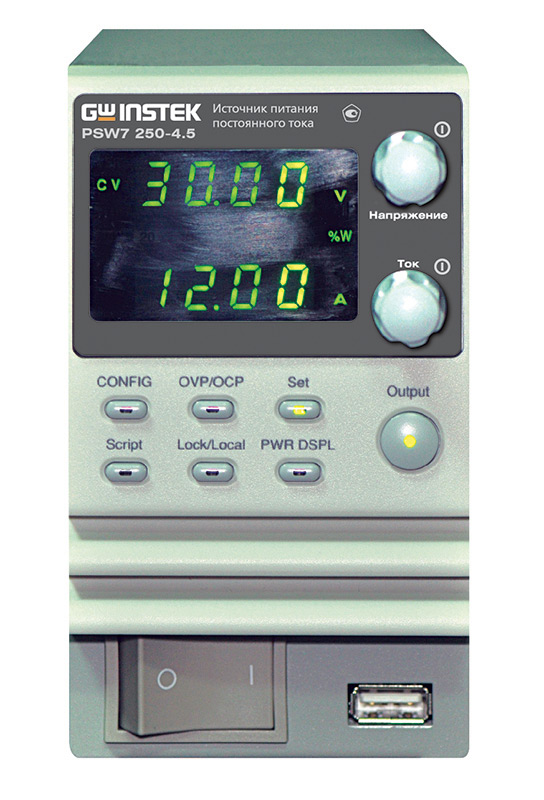

Модели «PSW7-250» |
Параллельное соединение источников питания
Для увеличения выходного тока новые источники питания PSW7 сери могут быть соединены параллельно. Максимальное количество соединенных параллельно источников – три. При этом максимальная выходная мощность достигает 3,24 кВт (для модели PSW7-800). Это позволяет достичь высокой энергоемкости и производительности при тестировании с поддержанием хорошего баланса «цена/качество».
Паралелльное соединение 3- источников
Регулируемая скорость нарастания
Источники питания PSW7 серии дают возможность пользователю регулировать скорость нарастания/спада тока и напряжения по своему усмотрению. Такая настройка позволяет тестировать различные цепи и устройства в режимах изменений значений крутизны нарастания выходного тока и напряжения.
Осциллограммы с различным нарастанием Uвых
Управление включением/отключением выхода
Пользователь имеет возможность установить задержку на включение/отключение выхода источника питания в зависимости от условий и задач питания нагрузки. Это востребовано при работе питании тестируемого объекта от нескольких источников питания одновременно. В данном примере показано четыре ист. питания PSW7 с различными номиналами выходного напряжения, а также с индивидуальными настройками времени задержки на включение (ON) и выключение функционального выхода (OFF).
Управление функциональным выходом
Дистанционное управление
На задней панели источников питания PSW7 находится 26-ти пиновый разъем терминала аналогового управления. С помощью него пользователь может, как управлять источником питания, так и получать от источника питания данные о его состоянии. Пользователю доступно установка тока и напряжения, включение и выключение выхода. Сигнальный терминал выполнен на базе разъема Mil 26-pin (OMRON XG4 IDC plug). Кроме того, новые источники питания
Большой модельный ряд (вариант под любое приложение!), наличие всех необходимых режимов и функций современного источника питания при конкурентоспособной цене делает серию PSW7 хорошим выбором для пользователя. Возможность параллельного соединения дает возможность использовать новинки в энергоемких индустриальных приложениях, в электрохимической промышленности, в авионике. Серия PSW7 полностью заменяет выпускаемую ранее серию
Целевые сферы применения:
- Благодаря функции изменения скорости нарастания напряжения/тока источники могут быть использованы в моделировании процессов зарядки/разрядки аккумуляторов различных транспортных средств.
- Режим стабилизации по току наиболее оптимальны для испытаний и проверки устройств светодиодного освещения.
- Модели «250В/ 800 В» незаменимы для использования в высоковольтных тестах и испытаниях, НИОКР.
- Новинки применимы для разработки испытаний полупроводников и силовой элементной базы: керамических конденсаторов и варисторов.
29.07.2014
