Новые осциллографы АКИП-4116А и АКИП-4130

../../upload/old-site/photos/akip-4130_3.jpg

../../upload/old-site/photos/akip-4130~logic_bus_wires.jpg

Линейка осциллографов АКИП™ пополнилась новыми сериями, выполненными на базе популярной бюджетной серии АКИП-4116.

Первая серия, АКИП-4116А (АКИП-4116/1А, АКИП-4116/2А, АКИП-4116/3А), отличается увеличенным объемом памяти, до 2 МБ при объединении каналов, что позволяет захватывать сложные сигналы с большим количеством точек и дает возможность для изучения сигнала во всех деталях на большем временном интервале.

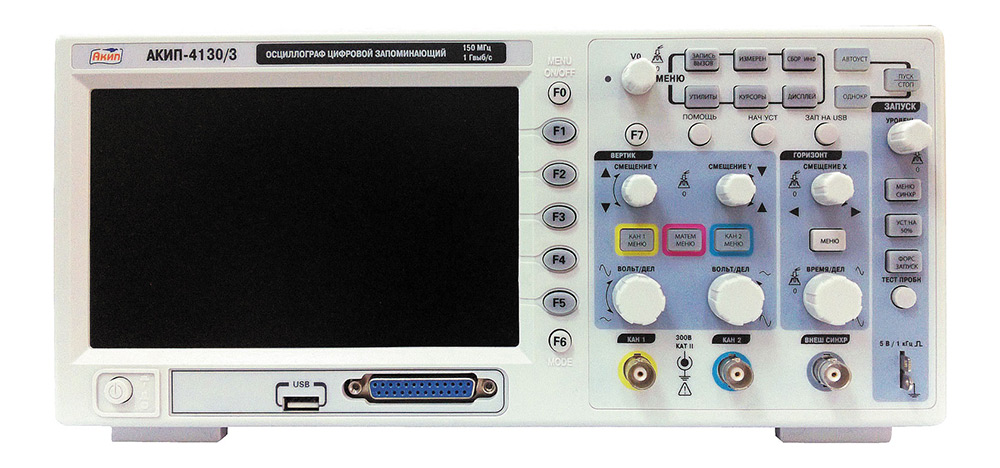

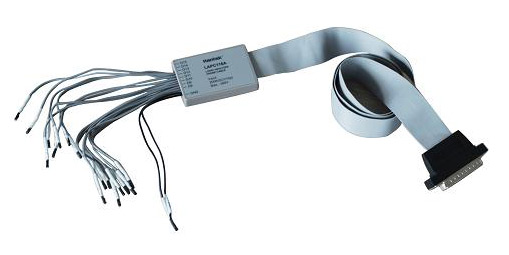

Вторая серия, АКИП-4130 (АКИП-4130/1, АКИП-4130/2, АКИП-4130/3), представляет собой осциллограф для смешанного типа сигналов: 2-х канальный цифровой запоминающий осциллограф со  встроенным 16 канальным логическим анализатором. Конструктивно прибор выполнен в одном моноблочном корпусе с возможностью подключения штатного внешнего логического пробника.

Основные параметры логического анализатора:

  • Частота дискретизации: 500 МГц;
  • Память: 512 кБ (делится между активными каналами)
  • Максимальное входное напряжение: ± 60 В
  • Входное сопротивление: 200 кОм / 10 пФ
  • Пороговые уровни: TTL, CMOS, ECL или заданный (-8 … +8 В)
  • Синхронизация: по фронту/спаду, по ширине импульса, по шаблону, по длительности, по состоянию (высокое, низкое, между)

Данные приборы рекомендованы для использования в радиолюбительских целях и не являются профессиональным измерительным оборудованием.

09.04.2013
