Новые осциллографы серии АКИП-4126: возможность анализа смешанных сигналов (MSO - Mixed Signal oscilloscope)

../../upload/old-site/photos/akip-4126_4a~front.jpg

../../upload/old-site/photos/akip-4126~probe.png

../../upload/old-site/photos/akip-4126~spo_advantages.png

../../upload/old-site/photos/akip-4126~spo_diagramm.png

../../upload/old-site/photos/akip-4126~jitter.png

Представляем новую серию цифровых запоминающих осциллографов АКИП-4126, которая включает 8 моделей. Модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Осциллографы новой линейки имеют 2 кан или 4 кан (с инд. «А») исполнение, что позволит наиболее оптимально подобрать модель, под конкретные измерительные задачи. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов). Разрядность АЦП 8 бит (до 12 бит в режиме увеличенного разрешения HiRes), память 14 МБ на каждый канал (28 МБ при объединении).

АКИП-4126/1,
АКИП-4126/1А
АКИП-4126/2,
АКИП-4126/2А
АКИП-4126/3,
АКИП-4126/3А
АКИП-4126/4,
АКИП-4126/4А
Число вх. каналов 2 / 4 2 / 4 2 / 4 2 / 4
Полоса пропускания 0…70 МГц 0…100 МГц 0…200 МГц 0…300 МГц

Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.

Осциллографы имеют большой цветной TFT-дисплей с диагональю 20 см (SVGA, 8х14 дел, разреш. 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC). Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.

Ключевые преимущества:

  • Высокая скорость сбора данных: 110.000 осциллограмм/с
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Автоматические (32 параметра) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция SinX/x, режим Х-Y
  • Синхронизация и декодирование I2C, SPI, UART/RS232, CAN, LIN – опция DC
  • Генератор сигналов (функциональный + СПФ) – опция FG

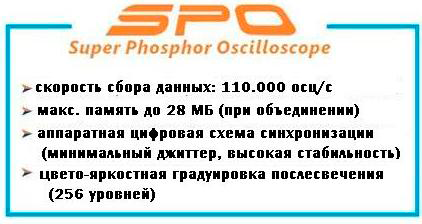

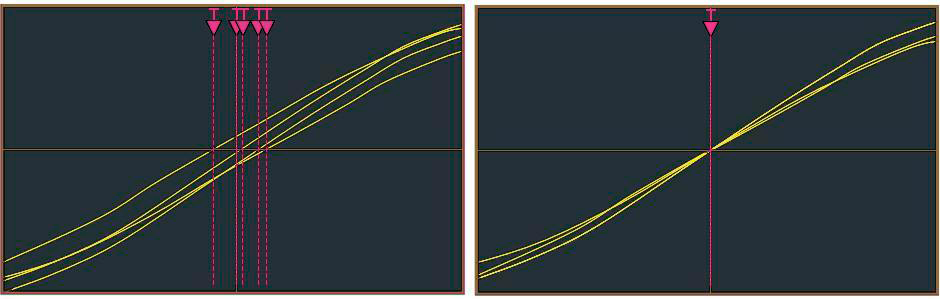

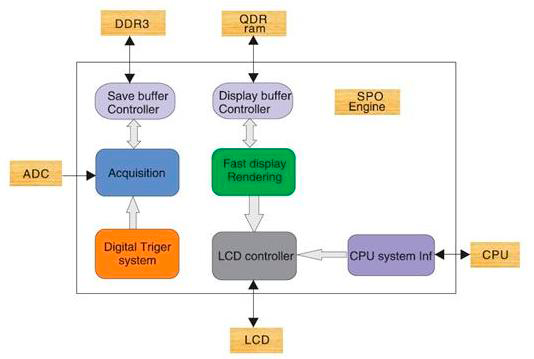

Обработка сигнала осуществляется с применением инновационной технологии аналогового послесвечения SPO (Super Phosphor Oscilloscope). Высокая скорость сбора информации (110.000 осц./с) в сочетании с технологией SPO обеспечивает «чистое» и достоверное визуальное отображение, как на аналоговом осциллографе - даже динамично меняющегося сигнала. Одно из преимуществ новой технологии – цифровая аппаратная схема синхронизации, имеющая ультранизкий уровень собственного джиттера и высокую стабильность запуска системы сбора данных.

Программно-аппаратная опция логического анализатора обеспечит возможность анализа не только аналоговых сигналов, но и подключение до 8 цифровых каналов для тестирования устройств использующих шины последовательной передачи данных. Это превращает осциллографы АКИП-4126 в производительную систему для работы с аналоговыми и цифровыми сигналами одновременно.

Предусмотрена опция внутреннего генератора (ФГ + СПФ) с дискретизацией 125 Мвыб/с и частотным диапазоном до 25 МГц (синус). Разрядность ЦАП 14 бит, разрешение установки частоты 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).

Программная опция «Анализатор мощности» обеспечит измерение электрической мощности при анализе напряжения и силы тока нагрузки, отображение и измерение гармоник U/I, автоматическое вычисление бросков пускового тока, измерение уровня пульсаций и шумов.

Исходя их параметров и ключевых особенностей АКИП-4126 позиционируется для применения: в сферах: электронный дизайн, исследования и тестирование РЭА, техническое проектирование и отладка встроенных систем, наука и образование, эксплуатационное обслуживание, сервис и ремонт.

19.12.2013
