Новые USB-осциллографы серии АКИП-72200A: возможности настольного осциллографа в карманном исполнении

../../upload/old-site/photos/akip-72200_pocket.jpg

../../upload/old-site/photos/akip-72200_1.jpg

../../upload/old-site/photos/akip-72200_2.jpg

../../upload/old-site/photos/akip-72200_back.jpg

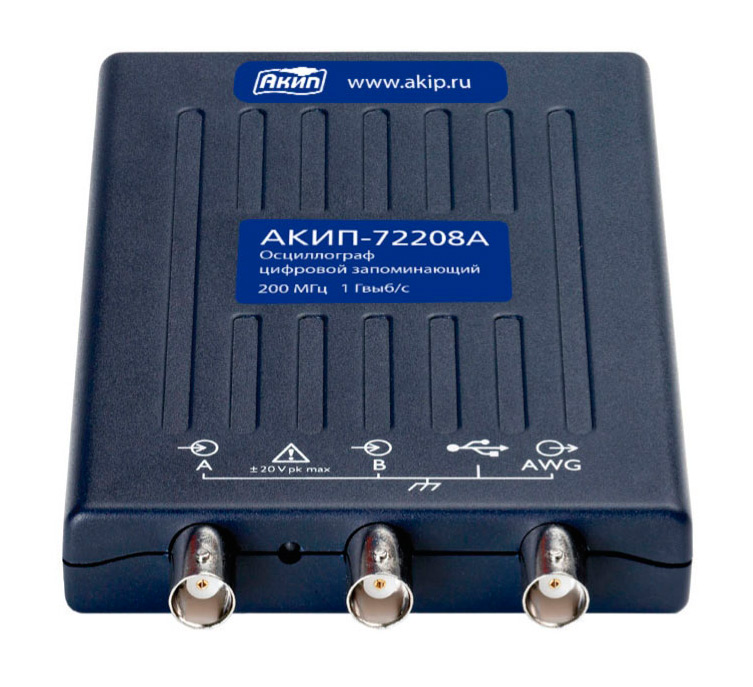

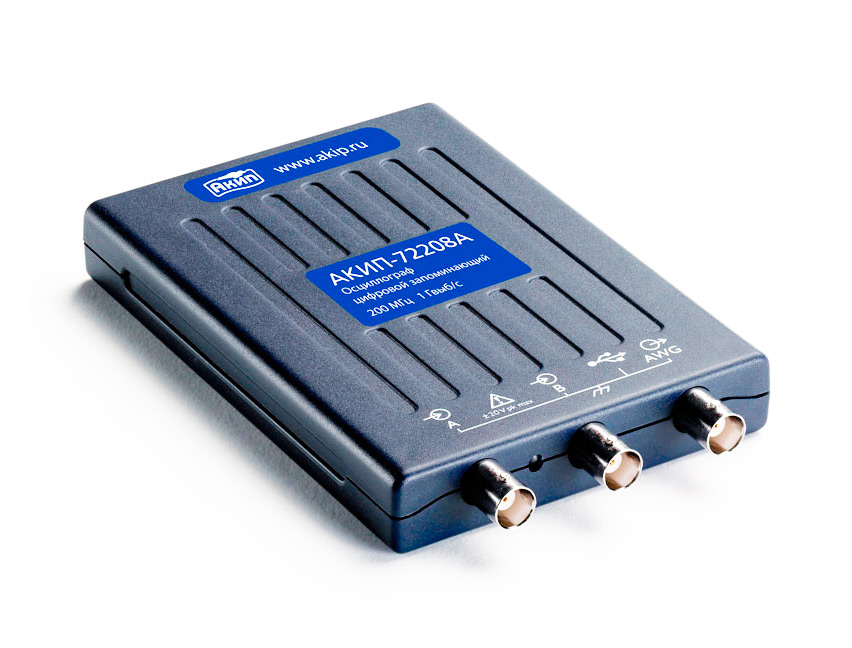

Новая серия USB осциллографов АКИП-72200A, пришедшая на смену популярной линейке АКИП-4107, представляет собой самую компактную (14x9x2 см), легкую (200 г.) и современную альтернативу громоздким настольным осциллографам. В новую серию входит 5 моделей с полосами пропускания от 10 до 200 МГц, максимальной частотой дискретизации до 1 Гвыб/с и памятью до 48 кБ. Такой широкий модельный ряд позволяет подобрать оптимальную модель, под конкретные задачи.

Теперь осциллограф с полосой пропускания до 200 МГц имеющий широчайшие измерительные ресурсы и высокие технические характеристики легко помещается в сумку с рабочим ноутбуком или даже в нагрудный карман. Новинка является идеальным решением для инженеров проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя из параметров и ключевых особенностей АКИП-72200A имеет сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.

Ключевые преимущества:

  • «3 в 1»: осциллограф, анализатор спектра, генератор
  • Осциллограф: 2 кан, полосы пропускания 10/25/50/100/200 МГц, макс. дискретиз. 1 Гвыб/с, макс. память до 48 кБ
  • Расширенное меню синхронизации и интеллектуального запуска
  • Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Создание математических каналов вычислений и пользовательских настроек пробников
  • Цифровая растяжка (до x50.000)
  • Допусковый контроль (тест по маске)
  • Многооконный режим представления входных данных на едином экране при измерении и анализе
  • Анализатор спектра (в полной полосе пропускания), интервал анализа от 128 до 1М точек
  • 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение)
  • Генератор сигналов произв. формы/AWG (до 1 МГц/20 Mвыб/с /12бит /память 8 кБ)
  • Декодирование: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI – стандартно!!!
АКИП-72204A АКИП-72205A АКИП-72206A АКИП-72207A АКИП-72208A
Число каналов 2
Полоса пропускания 10 МГц 25 МГц 50 МГц 100 МГц 200 МГц
Дискретизация 1 кан
2 кан
100 МГц
50 МГц
200 МГц
100 МГц
500 МГц
250 МГц
1 ГГц
500 МГц
1 ГГц
500 МГц
Длина памяти (макс) 8 кБ 16 кБ 32 кБ 40 кБ 48 кБ
Генератор функциональный до 100 кГц
(8 форм)
до 1 МГц
(10 форм)
Генератор СПФ Дискр. 2 МГц, полоса > 100 кГц,
12 бит. пам. 4 кБ
Дискр. 20 МГц, полоса > 1 МГц,
12 бит. пам. 8 кБ
Заменяет модель АКИП-4107/1 АКИП-4107/2 АКИП-4107/3 АКИП-4107/4 АКИП-4107/5
11.11.2013
