Новые возможности осциллографов серии GDS-72000 в подарок!

../../upload/old-site/photos/gds-72204~front.jpg

../../upload/old-site/photos/gds-72204~rear.jpg

../../upload/old-site/photos/gds-72xxx_DVM_mm.jpg

../../upload/old-site/photos/gds-72xxx_HExpand.jpg

Осциллографы серии GDS-72000 от компании GWInstek, которые появились на рынке СИ в конце 2012 года и уже успели себя положительно зарекомендовать у широкого круга потребителей, имеют развитую функциональность, а также обеспечивают аппаратную поддержку расширения измерительных ресурсов. Так, например, доступно добавление функции генератора сигналов произвольной формы (СПФ) и/или логического анализатора (8 или 16 каналов) при аппаратной установке опциональных модулей. Установка модулей производится в специальные слоты на задней панели осциллографа, при этом все манипуляции могут быть выполнены пользователем самостоятельно. Выход генератора (гнездо BNC-типа) и входы логического анализатора расположены на передней панели осциллографа. Кроме того, возможна установка программной опции декодирования и синхронизации по шинам SPI, I2C, UART. Процедура инсталляции осуществляется в меню управления осциллографом и завершается перезагрузкой прибора.

В дополнение к этим возможностям компания GWInstek разработала и предлагает пользователям несколько бесплатных обновлений, которые наращивают функциональность осциллографов GDS-72000. Удобство установки новых опций заключается в том, что их активация выполняется на месте эксплуатации, без обращения пользователя в сервис центр - быстро и просто.

Для установки программных обновлений необходим осциллограф с версией прошивки начиная с v 1.17 или с более новой. Каждое из обновлений представляет собой файл, который достаточно скопировать на USB-Flash носитель, а затем записать в осциллограф и выполнить установку стандартным способом.

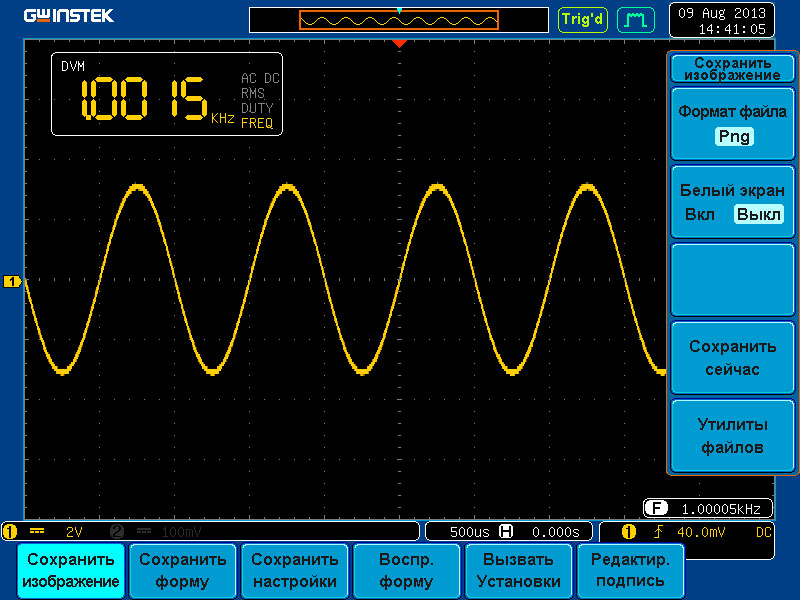

  1. DVM (Мультиметр) – отображение в верхнем левом углу экрана окна мультиметра. Приложение DVM позволяет измерять следующие параметры: переменное и постоянное напряжение (с.к.з.), скважность и частоту сигнала. Тип измерения и канал в котором производится измерение, выбирается пользователем. Разрешение по амплитуде – 3 разряда, разрешение по частоте – 5 разрядов.
  2. Data Logging (Регистратор) – приложение “Регистратор” позволяет производить запись данных (CSV) или картинки (BMP/PNG) сигнала с выбранного канала на USB-Flash носитель, с установленным интервалом и длительностью. Интервал регистрации: 5 сек – 2 мин (шаг 5 сек). Длительность регистрации: 5 мин – 100 часов.

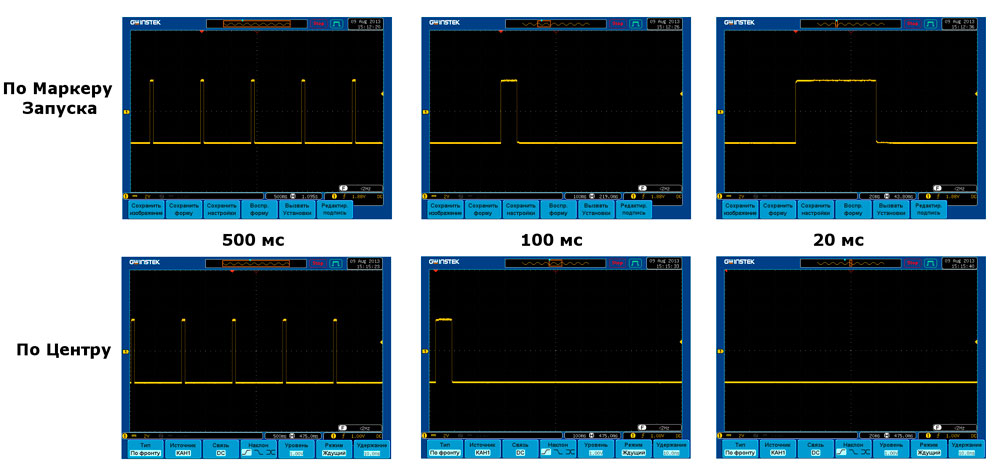

  3. HExpand (Горизонтальная развертка) – данное приложение позволяет установить центральную точку масштабирования сигнала при изменении Кразв. В режиме “By Center/По Центру” – центральная точка масштабирования будет находится по центру экрана. В режиме “By Trigger Pos/По Маркеру Запуска” – центральная точка будет привязана к маркеру запуска. Это означает, что в данном режиме не будет необходимости при каждом изменении Кразв сдвигать сигнал, что бы вернуть его в видимую зону.
  4. Advanced Logic (Расширенная Логика) – для работы данного дополнения в осциллографах GDS-72000 он должен иметь предварительно установленный пакет опции «Логический Анализатор» (DS2-08LA или DS2-16LA). Новое программное дополнение “Расширенная Логика” позволяет задать ранее недоступные логические операторы (AND/И, OR/ИЛИ, NAND/НЕ И, NOR/НЕ ИЛИ) в режимах синхронизации по логическим условиям.

Перечисленные бонусы от разработчиков расширяют функциональность и перечни измерительных приложений для пользователей моделей осциллографов серии GDS-72000.

12.08.2013
