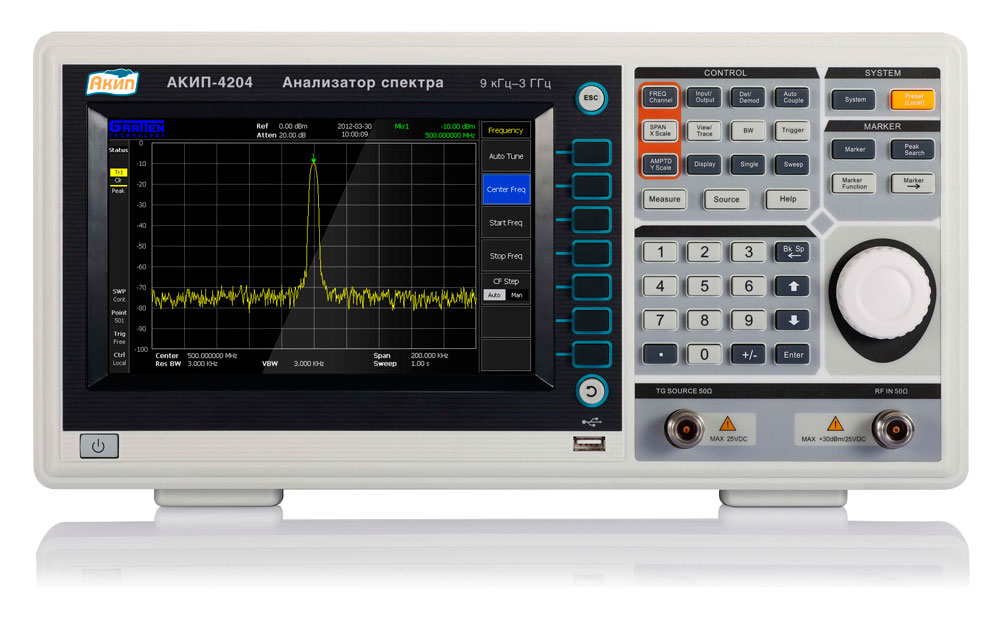

Новый анализатор спектра АКИП-4204

../../upload/old-site/photos/akip-4204_front.jpg

Линейка анализаторов спектра, выпускаемых под торговой маркой АКИП™ пополнилась новой моделью!

АКИП-4204 представляет собой недорогой и универсальный инструмент частотного анализа, предназначенный для работы с сигналами в полосе частот от 9 кГц до 3 ГГц.

Технические характеристики:

  • низкий уровень фазовых шумов (до -95 дБн/Гц при отстройке 10 кГц),
  • широкий набор фильтров ПЧ и видеофильтров в полосе от 1 Гц до 3 МГц (шаг 1-3-10),
  • средний уровень собственных шумов (DANL) до -160дБм (тип.) в полосе частот 10 МГц…2,5 ГГц с включенным предусилителем,
  • широкий динамический диапазон,
  • максимальный входной уровень +30 дБм.

Анализатор спектра АКИП-4204 оснащен аттенюатором для установки ослабления в диапазоне 10 дБ…50 дБ (шаг 10 дБ) с целью снижения мощности исследуемых сигналов (аттенюация входного уровня). Встроенный источник опорной частоты имеет высокую стабильность (0,1 ppm). Предусмотрена аппаратная возможность подключения внешнего источника опорной частоты и внешнего запуска анализатора.

АКИП-4204 имеет набор детекторов, который включает в себя следующие стандартные типы: пиковый положительный (pos.Peak), пиковый отрицательный (neg.Peak), выборка (sampling), нормальный (с выбором для визуализации мин и макс значений).

Новый анализатор спектра обеспечивает высокоточные курсорные и маркерные измерения, в стандартной комплектации имеет исчерпывающий перечень вычислительных возможностей. В распоряжении пользователя штатно присутствуют функции измерений, которые позволяют оценить:

  • Мощность: в канале, мощность в соседних каналах
  • Пропускную способность канала
  • Интермодуляционные искажения третьего порядка (TOI)
  • Гармонические искажения
  • Фазовый шум и ряд других параметров.

Предусмотрена возможность отображения спектра анализируемого сигнала не только в формате графических эпюр, но и в виде накопления статистики о частотных компонентах во временной области (спектрограмма с цветоразностным выделением – т.н. режим «водопад», «топографический»).

Для анализа АЧХ 4-х полюсников, проходных характеристик трактов РЭА, измерения коэффициентов отражения, а также ряда других измерительных приложений предлагается опция встраиваемого трекинг-генератора (ТГ). Диапазон частот ТГ от 5 МГц до 3000 МГц, выходной уровень -25…0 дБмВт, погрешность установки ± 1 дБ (на 50 МГц, уровень 0 дБмВт), неравномерность АЧХ ± 3,0 дБ, выход N-типа (импеданс 50 Ом; КСВН < 2,0).

Новый анализатор АКИП-4204 имеет набор коммуникационных интерфейсов USB (Host\Device), LAN и RS232 для дистанционного управления, программирования и вывода данных на ПК. Для визуализации спектрограмм и отображения параметров используется цветной широкоэкранный ЖК-дисплей (TFT, диагональ 21 см, разрешение 800x480). На экране отображается необходимая информация о настойках и все системные сообщения. Прибор имеет компактное исполнение и оптимальные массогабаритные параметры (вес не более 7 кг).

Бюджетные, компактные цифровые анализаторы спектра АКИП-4204 соответствуют всем современным требованиям и задачам в исследовании и анализе НЧ и ВЧ сигналов. Новинка предназначена и востребована сфере производства, науки, конструирования и отладки электроники.

06.08.2013
