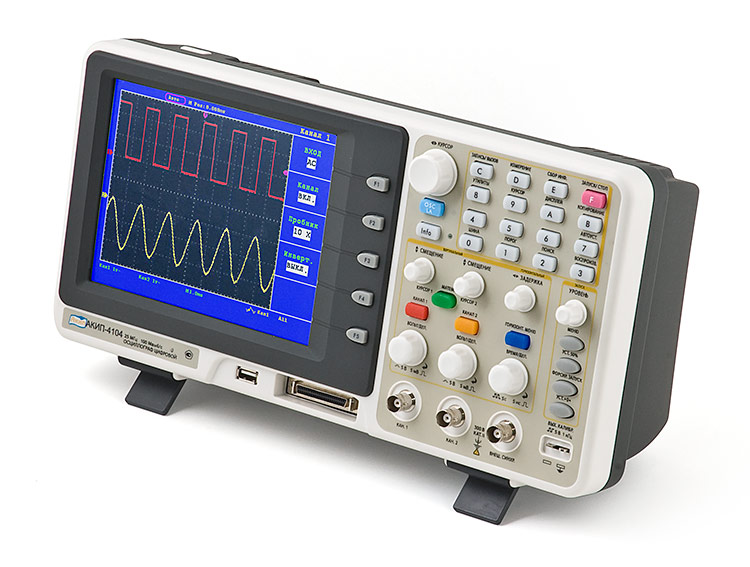

Новый цифровой осциллограф АКИП-4104

../../upload/old-site/photos/akip-4104.jpg

Линейка цифровых осциллографов АКИП™ пополнилась недорогим осциллографом смешанных сигналов АКИП-4104, который представляет собой комбинированный прибор «2 в 1». Новинка сочетает в себе функциональность цифрового запоминающего осциллографа и возможности 16-кан. логического анализатора. Это обеспечивает пользователю широкие возможности  для наблюдения аналоговых сигналов до 25 МГц и  отысканию проблем в цифровых шинах с тактовой частотой до 33 МГц при их отладке и настройке.

В  режиме «Осциллограф» наличие внутренней памяти позволяет сохранять осциллограммы (до 4-х) с возможностью последующего их вызова на дисплей. При необходимости форма сигнала из адреса «А» может быть использована в качестве опорной, т.е. выводиться одновременно с текущим входным сигналом. Это удобно, например, в режиме наблюдения осциллограмм в контрольных точках радиотракта.

В режиме «Логический анализатор» имеется возможность декодирования не только параллельных потоков по шине, но и последовательных данных. Доступно  сохранение: до 4-х форм входного сигнала (цифровых посылок) или до 10 профилей настроек органов управления (по выбору). Заслуживает внимания широкий выбор типов синхронизации (по фронту, по шине, по шаблону, последовательный, по длительности, пороговое напряжение) и режимов  запуска (пред-запуск, запуск в окне, пост-запуск), который встречается не во всех моделях даже брендовых цифровых осциллографов.

В новом осциллографе имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчёты осциллограмм) и облегчит последующую обработку сохранённых результатов.

Русифицированный интерфейс, удачно структурированное меню и оптимальное расположение органов управления позволяет пользователю, имеющему только базовые навыки, приступить к работе немедленно, практически без необходимости длительного освоения.

Отличительной особенностью АКИП-4104 является яркий, контрастный и большой цветной ЖК-дисплей с диагональю 20 см. Осциллограф имеет оптимальные массо-габаритные параметры: небольшие размеры 350 × 157 × 120 мм и вес всего около 1 кг !!!. В качестве опции предусмотрена возможность установки аккумуляторной батареи, что обеспечит автономное применение осциллографа в «полевых» условиях.

Широкий перечень технических возможностей, функциональных режимов и пользовательских настроек позволяет использовать бюджетный осциллограф АКИП-4104 для различных инженерно-технических приложений и измерительных задач (НИОКР, сервис, техническая эксплуатация, диагностика и ремонт, научные лаборатории и учебные заведения, инженерный дизайн).

Технические характеристики

Режим осциллографа

  • Количество каналов: 2
  • Полоса пропускания: 25 МГц (время нарастания не более 14 нс)
  • Максимальная частота дискретизации: 100 МГц
  • Длина памяти: 5 К на канал
  • Сбор данных: выборка, пиковый детектор, усреднение (4/16/64/128)
  • Коэфф. отклонения: 5 мВ/дел….5 В/дел с шагом 1-2,5-5  (погрешность: ±3%)
  • Вертикальное разрешение: 8 бит
  • Коэфф. развёртки: 5 нс/дел…5 с/дел
  • Источник запуска: канал 1, канал 2, внешний, внешний/5
  • Тип входов: открытый, закрытый, ФВЧ, ФНЧ
  • Тип запуска: фронт, видео (PAL, SECAM, NTSC- поле/строка), попеременный
  • Доп. вход «Ext» (внешний запуск)
  • Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
  • Автоизмерения (5 параметров): амплитуда, частота, период, среднее значение, RMS
  • Курсорные измерения (ΔU, Δt)
  • Математические функции: сложение, вычитание, инверсия
  • Внутренняя память: 4 осциллограммы (запись/ вызов)
  • Максимальное входное напряжение: 300 Впик-пик
  • Входной импеданс: 1 МОм ±2% || 20пФ ±5пФ
  • Выход калибратора 1 кГц

Режим логического анализатора

  • Количество каналов: 16
  • Полоса пропускания: 33 МГц
  • Максимальная частота дискретизации: 100 МГц
  • Память: 4 М/канал
  • Входной импеданс:1 МОм ±2%
  • Установки запуска: пред-запуск, запуск в окне, пост-запуск
  • Режимы запуска: запуск по фронту, по шине, по шаблону, последовательный, по длительности
  • Пороговое напряжение – 0…4 В (4 уровня)
  • Диапазон входных сигналов – 0...5 В
  • Система кодирования данных – бинарная, десятичная, шестнадцатеричная
  • Цифровой фильтр
  • Внутренняя память (запись/считывание): 4 формы входного сигнала, 10 профилей настроек

Общие характеристики

  • Цветной ЖК-дисплей (640 × 480)
  • Интерфейс: USB (сохранение данных на внешний flash-носитель)
  • Напряжение питания: 100-240 В, 50 Гц
  • Потребляемая мощность: 15 Вт
  • Батарейное питание (опция)
  • Размеры, мм: 350 х 157 х 120
  • Вес: 1 кг
12.12.2008
