Новый дифференциальный высоковольтный пробник в серии HVD3000

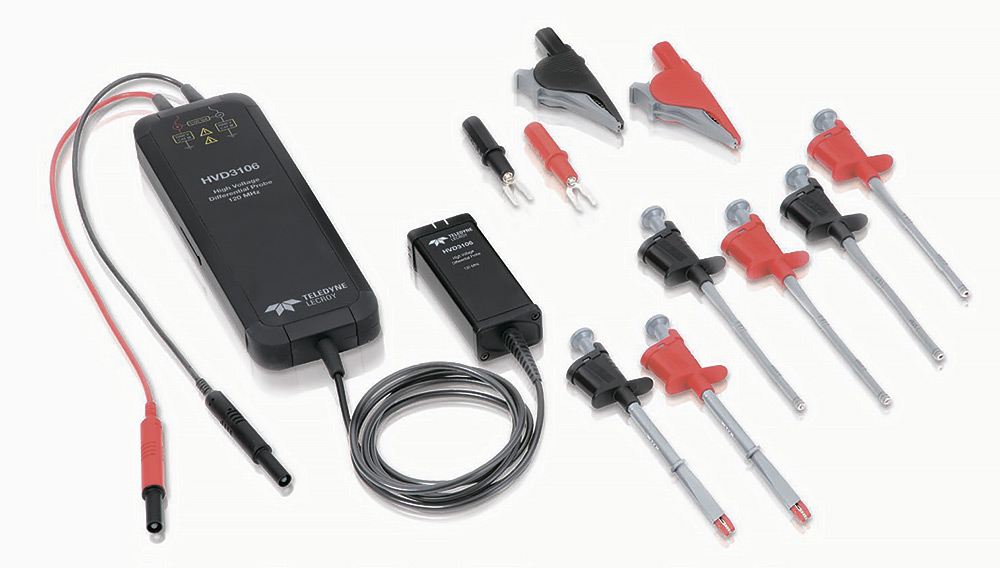

Пробник HVD3106
Пробник HVD3106

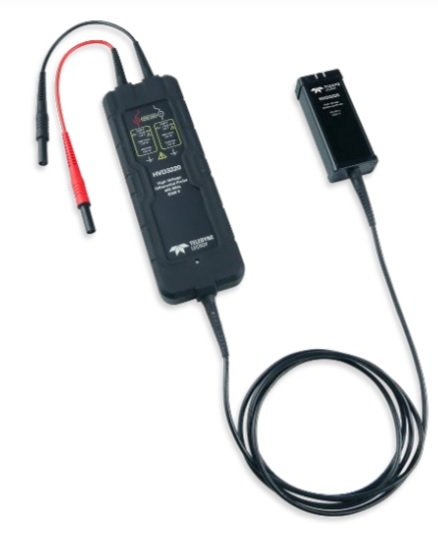

Пробник HVD3220
Пробник HVD3220

Компания Teledyne LeCroy (США) анонсировала выпуск новой модели высоковольтного (ВВ) дифференциального пробника HVD3220 с полосой частот входных сигналов до 400 МГц, рабочим напряжением до 1500Впост (кат III)/ до 2000В (пост.+peak AC, кат I) и высоким уровнем ослабления синфазной помехи (CMRR).

Новинка дополняет текущий модельный ряд ВВ пробников HVD3000- серии (HVD3102A/ HVD3106A/ HVD3605A) для разнообразных современных тестовых приложений и ВВ измерений в ЭУ, таких как, элементы топологии электросетей с полумостовыми преобразователями 120В/ 240В (Half-Bridge), электропотребители с напряжением 380 В… 600 В, инверторное оборудование и ФЭУ (солнечные панели), высоковольтные ЭУ и устройства с напряжением до 5 кВ.

Модель HVD3220 имеет все функции и особенности уникальные в целом для серии HVD3000 – высокую точность (до ± 0,35% по пост.), минимальные шумы и высокий КОСС (CMRR), широкие диапазоны смещения и дифференциального напряжения (до 2000 В пик).

Новый пробник поддерживает осциллографы с версией прошивки XStreamDSO 9.4.x.x.

Ключевые преимущества HVD3220:

  • безопасная работа в устройствах и цепях до 2 кВ
  • широкий динамический диапазон дифференциального напряжения
  • высокий коэффициент ослабления синфазного сигнала (CMRR) в широкой полосе частот
  • высокая точность измерений (до ±0,35%)
  • возможность значительного смещения (при большом и малом ослаблении)
  • наличие открытого входа (тип связи DC)
  • активный пробник с автомасштабированием при подключении (интерфейс ProBus)
  • большой перечень поддерживаемых моделей осциллографов

Перечень измерительных приложений с моделями поддерживаемых пробников

Табл.1

Тестируемые устройства и приложения

Рекомендованная модель пробника

Макс. Uвх

Макс. частота

Длина кабеля

Набор насадок и аксессуаров (в комплекте)

Элементы сетей электропитания с наличием полумостовых преобразователей 120В/ 240В (Half-Bridge)

HVD3102A

1 кВ

25 МГц

2 м

Да

HVD3102A-NOACC

1 кВ

25 МГц

2 м

-

HVD3106A

1 кВ

120 МГц

2 м

Да

HVD3106A-NOACC

1 кВ

120 МГц

2 м

-

HVD3220

1.5 кВ

400 МГц

2 м

Да

Электропотребители и ЭУ с напряжением 380 В… 600 В

HVD3106A

1 кВ

120 МГц

2 м

Да

HVD3106A-NOACC

1 кВ

120 МГц

2 м

-

HVD3106A-6M

1 кВ

80 МГц

6 м

Да

HVD3220

1.5 кВ

400 МГц

2 м

Да

Силовые инверторы оборудования ФЭУ/ солнечные панели (Solar PV)

HVD3106A

1 кВ

120 МГц

2 м

Да

HVD3206A

1.5 кВ

120 МГц

2 м

Да

HVD3206A-6M

1.5 кВ

80 МГц

6 м

Да

HVD3220

1.5 кВ

400 МГц

2 м

Да

ВВ устройства с напряжением до 5 кВ (Electrical Apparatus)

HVD3605A

6 кВ

100 МГц

6 м

Да

Ослабление синфазной помехи (КОСС)

Данный параметр (CМRR) для пробников является превосходным, как по значению, так и поддерживаемой широкой полосе частот. Это значительно улучшает возможности измерений в зашумленных цепях и при анализе электропитания электронных устройств с высоким напряжением относительно «земли» (в общем режиме/ coммon-мode). Высокое значение коэффициента CМRR в сочетании с низким уровнем собственного шума пробника и широким диапазоном смещения по напряжению (high offset) обеспечивают превосходные измерительные возможности HVD3220 по сравнению с другими дифференциальными ВВ пробниками.

Высокоточные измерения

Пробник HVD3220 серии обеспечивают точные измерения напряжения с погрешностью 1%. Функция автокалибровки AutoZero реализует возможность поддержания минимальной погрешности в процессе всего измерения, позволяя удалить из результата измерения приращение связанное с небольшим дрейфом смещения.

Широкая область применения (табл. №1)

Серия HVD3000A охватывает весь спектр тестовых приложений, начиная от импульсных источников питания номиналом 120/ 240 В и устройств с напряжением 600 В до электрооборудования с рабочим рейтингом до 5 кВ. Каждый из ВВ диф. пробников в зависимости от модели имеет наилучшие точностные показатели, самый широкий динамический диапазон и диапазон напряжения смещения, а также одни из лучших в отрасли значений ослабления синфазной помехи (CМRR).

Высокий рейтинг безопасности

Пробник HVD3220 поддерживает приложения в фотоэлектрических установках ФЭУ (PV) до 1500 Впост (CAT III), выполняет измерения в соответствии с нормами стандарта IEC /EN 61010- 031:2015. С точки зрения обеспечения безопасной эксплуатации пробник имеет рейтинг 1500 Впост. CAT III и до 2000 В (пост.+peak AC) CAT I.

Полная интеграция с прибором

Интерфейс ProBus обеспечивает питание пробника и его подключение к прибору, исключая потребность в отдельном источнике питания (сетевой адаптер) или в батарейном блоке. Требуемое ослабление (attenuation) автоматически выбирается на основе установленного значения коэф. усиления осциллографа (V/div).

26.01.2021
Модели:  HVD3102 | HVD3102A | HVD3102A-NOACC | HVD3106A | HVD3106A-6M | HVD3106A-NOACC | HVD3206A | HVD3206A-6M | HVD3605A | HVD3220
