Новый логический анализатор на базе ПК

../../upload/old-site/photos/akip-9104.jpg

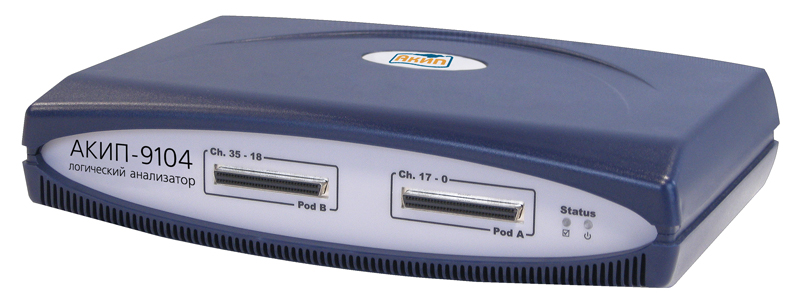

Компания «ПриСТ» представляет новый логический анализатор на базе ПК – АКИП-9104. Этот логический анализатор предназначен для профессиональной работы с цифровыми сигналами, совмещает в себе несколько функциональных типов анализаторов, обладает высокими техническими характеристиками, а также имеет возможность дооснащения генератором кодовых последовательностей и совместной работы с цифровым осциллографом.

Для анализа современных микропроцессорных систем требуются устройства, способные производить сбор информации с высокой частотой, обладать большим объёмом памяти для захвата длинных посылок, иметь большое число каналов, а также различные механизмы запуска для выделения требуемых посылок. Всем этим требованиям удовлетворяет логический анализатор АКИП-9104. Они имеют высокоимпедансные входные каналы для уменьшения влияния на схему. Помимо пассивных пробников, поставляемых в комплекте с анализатором, опционально предлагаются различные активные пробники, которые имеют более низкую собственную ёмкость (< 0,1 пФ) или высокое входное сопротивление (1,1 МОм).

Анализаторы АКИП-9104 способны синхронизироваться по специальной шине AT-XSS (Extended Synchronous System), которая служит для объединения 8 логических анализаторов в одну систему и получения большего количества каналов (до 288). Для использования логического анализатора АКИП-9104 для анализа смешанных сигналов (для наблюдения как аналоговых, так и цифровых сигналов) предлагается использовать дополнительные выход и вход синхронизации с осциллографом, таким образом, помимо цифровых сигналов, программное обеспечение к АКИП-9104 позволяет анализировать и аналоговые сигналы. Для осциллографов на базе ОС Windows, программное обеспечение АКИП-9104 инсталлируется на осциллограф. В режиме смешанных сигналов аналоговые сигналы осциллографа передаются и отображаются в программной оболочке логического анализатора. Для этих целей подходит большинство моделей осциллографов LeCroy, Tektronix или Agilent Technologies. Для использования в качестве анализатора смешанных сигналов осциллографа без операционной среды Windows, осциллограф и логический анализатор АКИП-9104 подключаются к компьютеру, на мониторе которого отображаются осциллограммы смешанных сигналов.

Логические анализаторы АКИП-9104 позволяют осуществлять несколько типов анализа – это временной анализ (Timing Analysis) и анализ состояний (State Analysis). Первый тип анализа использует частоту внутреннего тактового генератора и способен проводить сбор информации с высокой скоростью и отслеживать временные сдвиги между сигналами. С помощью второго типа анализа происходит фиксирование и интерпретация логических состояний на шинах. В этом случае используется синхронный режим сбора информации с частотой входного сигнала. Для точной регистрации требуемых событий в анализаторах АКИП-9104 предусмотрены различные сложные механизмы запуска и комбинаций условий. Помимо этого, анализаторы АКИП-9104 имеют возможность декодировать ряд различных протоколов передачи данных (I2C, UART и др.).

Для полноценного диагностирования цифрой системы необходимо подавать на её вход некую тестовую последовательность сигналов. Для этой цели анализаторы АКИП-9104 могут дополнительно оснащаться генератором кодовых последовательностей.

Анализаторы АКИП-9104 являются многофункциональным измерительным и аналитическим прибором. Для расширения возможностей по анализу сигналов программное обеспечение АКИП-9104 может интегрироваться с такими программами как LabView и C/C++.

АКИП-9104 обеспечивает превосходную работу и удобный интерфейс, совмещая преимущества компактного размера с гибкостью программного обеспечения для управления данными и визуализации процессов. Поскольку АКИП-9104 является прибором на базе ПК, он имеет доступную цену и возможности наращивания программных функций.

Логический анализатор имеет два варианта конструктивного исполнения. Первый – АКИП-9104 прибор настольного исполнения, имеющий габариты 173 × 273 × 67 мм и вес 0,7 кг. Второй вариант - АКИП-9104/1 прибор в стоечном исполнении высотой 1U (4,5 см), предусматривающим монтаж в стандартную 19" стойку

Особенности логического анализатора АКИП-9104:

  • 36 каналов (расширение до 288 при объединении 8-ми анализаторов)
  • Частота дискретизации до 500 МГц (1,5 ГГц при длине памяти 1 кбит)
  • Анализ состояний 200 МГц DDR / 100 МГц SDR
  • Измерение, декодирование и анализ сигналов
  • Декодирование последовательных протоколов передачи данных (опция)
  • Память 4 Мбит на канал, время захвата до 130 минут (1 кбит при 1,5 ГГц)
  • 31 уровень запуска
  • Синхронизация по уровню, фронту, спаду, по состоянию, по шаблону
  • Режимы синхронизации: фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск
  • Передача данных по интерфейсу USB 2.0 на управляющий компьютер
  • Генератор кодовых последовательностей (опция)
  • Работа под управлением ОС MS Windows 2000/XP
  • Возможность интеграции с другими программными продуктами: LAbView, С/С++
  • Размеры: 173 × 273 × 67 мм
  • Масса: 0,7 кг
  • Напряжение питания 12 В
  • Комплект поставки: логический пробник, кабель USB, адаптер питания, руководство по эксплуатации, ПО
03.02.2009
