Новый осциллограф-мультиметр АКИП-4102

../../upload/old-site/photos/akip-4102.jpg

../../upload/old-site/photos/akip-4102~scr1.gif

../../upload/old-site/photos/akip-4102~scr2.gif

../../upload/old-site/photos/akip-4102~scr3.gif

../../upload/old-site/photos/akip-4102~scr4.gif

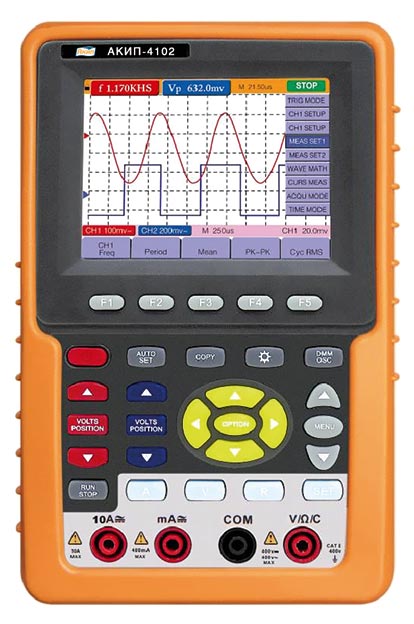

Серия портативных осциллографов-мультиметров АКИП™ (ОМЦ-20, ОМЦ-22, ОМЦ-26) пополнилась новой моделью АКИП-4102. Новинка представляет собой значительно усовершенствованную модель ОМЦ-22. Это портативный 2-х канальный цифровой запоминающий осциллограф реального времени с полосой пропускания 20 МГц на базе 8 битного АЦП.
Режим «Осциллограф»: частота дискретизации 100 МГц, объём памяти 6 кБ на канал, 5 видов автоматических и курсорные измерения (Δt, ΔV), сохранение осциллограмм (4 ячейки), встроенный калибратора 1 кГц.

Режимы и параметры функции «Мультиметр» (измерение напряжения, тока, сопротивления, ёмкости, тестирование диодов, прозвон цепи) - остались без изменения, за исключения отказа от использования внешнего навесного шунта для измерения силы тока. Теперь при измерении силы тока до 10 А можно использовать непосредственно входные гнёзда прибора.

В нижней части лицевой панели АКИП-4102 расположены 6 входных гнёзд: два разъёма BNC (кан1 / кан2 - режим «осциллограф» и «самописец») на правой боковой поверхности корпуса,  4 гнезда (4 мм) для режима «мультиметр» (R, V, A, С). Входные каналы осциллографа и гнёзда мультиметра изолированы друг от друга.
Прибор оснащён цветным  TFT дисплеем и электронными органами управления. Интерфейс USB, ПО для управления, автономное батарейное питание, дюралевый кейс для хранения принадлежностей и транспортировки.

Преимущества, новации АКИП-4102 (в сравнении с ОМЦ-22):

Общие данные:

  1. Для органов управления использована плёночная износостойкая электронная клавиатура; в  ОМЦ-22 применялись механические клавиши.
  2. Новая удобная структура пользовательского  интерфейса и внутреннего меню, облегчающая управление и выполнение настроек, быстрый доступ к важным функциям прибора.
  3. Добавлена  функция сохранения осциллограмм и данных на внешний USB носитель для их последующего анализа. Возможен выбор формата (Bitmap / Vectors) для дальнейшей их обработки и применения; в ОМЦ-22 эти функции отсутствуют.

Режим «Осциллограф»:

  1. В АКИП-4102 погрешность уст. Коткл ±3% против ±5% в ОМЦ-22.
  2. В АКИП-4102 улучшено управление вертикальным и горизонтальным курсорами, перемещение осуществляется двумя разными органами управления.
  3. В АКИП-4102 усовершенствован режим выделения окна для растяжки по временной оси.
  4. В АКИП-4102 улучшено управление лучами Кан 1, Кан 2: введены две раздельные группы органов управления для Кан 1 и Кан 2. В ОМЦ-22 управление каналами осуществляется одной переключаемой кнопкой.
  5. В АКИП-4102 режим автоматического вывода изображения на экран («Автоустановка») дополнен возможностью  автозахвата ТВ-сигнала.
  6. В АКИП-4102 установка времени задержки и уровня синхронизации в нулевое положение осуществляется нажатием на 1 кнопку; в ОМЦ-22 одновременным нажатием на 2 кнопки.
  7. АКИП-4102  добавлена функция точной настройки чувствительности (уровня), чтобы отличить случайную составляющую в сигнале и предотвратить тем самым ошибочный запуск схемы синхронизации (см. рис. справа). В ОМЦ-22 эта функция отсутствует.
  8. АКИП-4102 расширены возможности схемы синхронизации – добавлен режим попеременной синхронизации по 2 каналам, что обеспечивает возможность захвата и устойчивой синхронизации двух не связанных между собой сигналов (см. рис. справа). В ОМЦ-22 эта функция отсутствует.
  9. АКИП-4102 добавлен режим ТВ-синхронизации для сигналов стандарта  NTSC,  PAL и  SECAM    (по строке, кадру, по заданному номеру строки и поля). При этом имеется возможность выбора  полярности видеосигнала: нормальный (чёрный цвет передаётся низким уровнем) / инвертированный (чёрный цвет передаётся высоким  низким уровнем) (см. рис. справа). В ОМЦ-22 эти функции отсутствуют.

Режим «Мультиметр»:

  1. В АКИП-4102 обеспечивается «прямое» измерение тока до 10 А; в ОМЦ-22 предел по току – только до 400 мА.
  2. В АКИП-4102 измерения выполняются непосредственно на входных гнёздах; в ОМЦ-22 - при помощи навесного шунта-адаптера.
06.10.2008
