Новый высокочастотный дифференциальный пробник от LeCroy для измерений в диапазоне до 25 ГГц

../../upload/old-site/photos/wavelink.jpg

В линейке высокочастотных дифференциальных пробников серии WaveLink от компании LeCroy с впаиваемой головкой (Probe Tip Modules) D1305 (до 13 ГГц), D1605 (до 16 ГГц) и D2005 (до 20 ГГц) добавлена новая модель D2505.

Полоса пропускания нового пробника составляет 25 ГГц, что оптимально для совместного использования с высокочастотными осциллографами WaveMaster 8 Zi. Пробник D2505 имеет высокие технические и эксплуатационные параметры, среди которых предельно малые значения собственного времени нарастания (всего 17,5 пс по уровням 10–90% для модели осциллографа с ПП 25 ГГц), а также низкий уровень собственных шумов:

  • 3,1 мВскз (18 нВ/Гц) на частоте 25 ГГц,
  • 1,6 мВскз (14 нВ/Гц) на частоте 13 ГГц.

Новинка имеет низкую входную ёмкость (75 фФ) и соответственно малое значение нагрузки на средних и высоких частотах:

  • 350 Ом на частоте 7 ГГц,
  • 575 Ом на частоте 13 ГГц,
  • 325 Ом на частоте 16 ГГц,
  • 160 Ом на частоте 20 ГГц,
  • 120 Ом на частоте 25 ГГц.

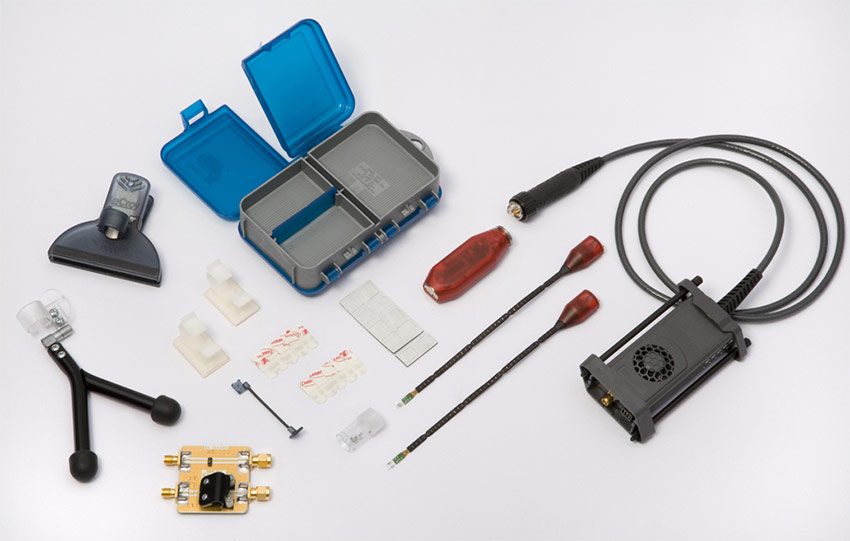

Новая модель пробника включает следующий комплект принадлежностей находящихся в специальном футляре для хранения:

Описание D2505 (25 ГГц)
Провод с наконечником для впаивания в измеряемую цепь 2 шт.
Усилитель  (для нормированной полосы пропускания) 1 шт.
Гасящие резисторы (для проводов) 10 шт.
Зажимы и фиксаторы для закрепления наконечников и усилителя 2 шт.
Защитный футляр для хранения 1 шт.

Высокие характеристики пробника D2505 серии WaveLink позволяют обеспечить во входном тракте осциллографа на участке кабельного соединения достоверность и целостность сигнала (signal integrity), что особенно важно при анализе сигналов высокоскоростных шин, например, PCI Express.

Это дает дополнительные преимущества пользователям осциллографов WaveMaster 8 Zi с полосами пропускания до 25 ГГц, а также анализаторов потоков последовательной передачи данных SDA 18000 с полосой пропускания 18 ГГц при выполнении измерений в широком перечне приложений.

01.04.2010
