Оптико-электрический преобразователь LeCroy OE695G

../../upload/old-site/photos/oe695g.jpg

../../upload/old-site/photos/oe695g_typical_response.png

../../upload/old-site/photos/oe695g_responsivity.png

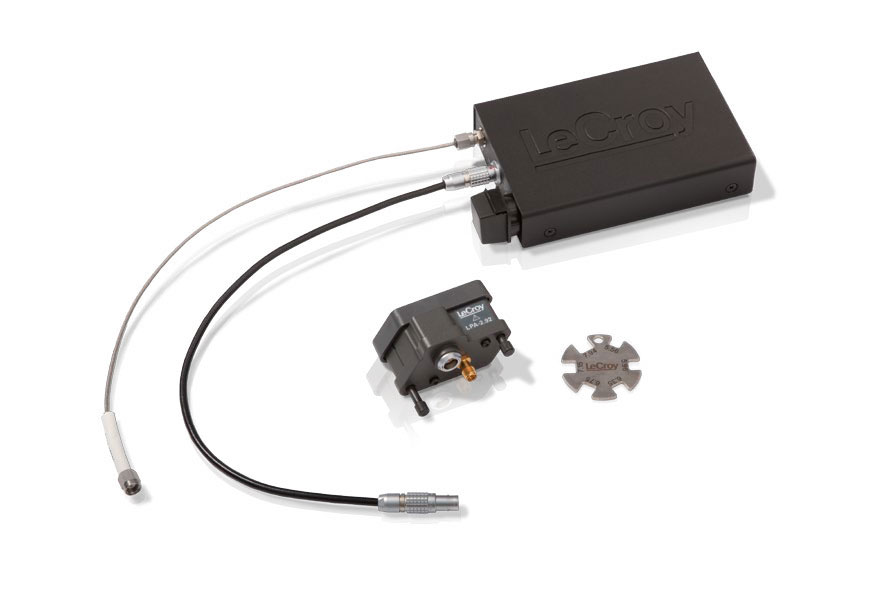

Компания LeCroy выпустила новую модель широкополосного опто-электрического преобразователя OE695G, который предназначен  для измерения сигналов волоконно-оптических линий связи передачи данных (ВОЛС) и телекоммуникационных сигналов со скоростями передачи от 622 Мбит/с до 12,5+ Гбит/с. Прием и передача сигнала осуществляется в реальном времени через интерфейс 2.92 (К типа) осциллографа LeCroy. Преобразователь имеет в своем составе кабель подключения, кабель питания, адаптер для подключения к интерфейсу ProLink осциллографа и ключ ручной затяжки разъемов с нормируемым усилием.

Основные  технические возможности:

  • Совместимость с осциллографами LeCroy серий WaveMaster 8 Zi/Zi-A, LabMaster 9 Zi-A, и LabMaster 10 Zi
  • Частотный диапазон: от постоянного тока (DC) до 9,5 ГГц (электрический, -3 дБ)
  • Поддержка стандартов:  от 8GFC до 10GFC FEC, или пользовательские настройки (до 12.5 Гбит/с)
  • Широкополосный режим (без восстановления тактовой частоты)
  • Оптический вход:  для мультимодового (62.5/125 мкм) или одномодового волокна
  • Широкий диапазон длин оптических волн:  750 нм … 1650 нм
  • Максимальная пиковая мощность:  +7 дБм (5 мВт)
  • Низкий уровень шума:  не превышает  25 пВт/Гц
  • Опто-электрический преобразователь OE695G наиболее оптимален при анализе глазковых диаграмм (Eye Mask), а также для измерения параметров, характеризующих приемо-передающие устройства ВОЛС:
    - амплитуда оптической модуляции (OMA), представляющая собой разность максимального и минимального энергетических уровней цифрового  сигнала,
    - коэффициент экстинкции (ER) – отношение этих уровней.

Встроенный опорный приемник (reference receiver)

Преобразователь OE695G содержит встроенное программное обеспечение, содержащее фильтры опорных сигналов для стандартов Fiber Channel, Ethernet, и стандартов связи ITU. Эти фильтры представляют собой 4-полюсный фильтр Бесселя Томпсона низких частот, обеспечивающий согласование электрического тракта осциллографа и оптико-электрического преобразователя. Таким образом, учитывается полоса пропускания осциллографа и потери преобразователя (типично 1,6 дБ). При необходимости в оптический модуль OE695G может быть встроен приемник по требованиям  пользователя на любую скорость передачи до 12 Гбит/с. Кроме того,  оптический модуль OE695G может работать без какого-либо приемника, обеспечивая полосу пропускания до 9,5 ГГц и время нарастания 45 пс на уровне сигнала 10%-90% при использовании осциллографов LeCroy с собственной полосой пропускания 20 ГГц.

Максимальная точность (опция калибровки)

Если требуется гарантированная неравномерность АЧХ опорного приемника (макс. допуск оставляет ± 0.85 дБ во всей полосе пропускания), то вместе с оптическим модулем OE695G можно заказать опциональный сертификат калибровки OE695G-REFCAL.  Данный документ будет содержать сведения о неравномерности АЧХ для различных стандартных приемников пользователя (со скоростями передачи до 12,5 Гбит/с), о неравномерности АЧХ на заданных Коткл с учетом всех 4-х каналов осциллографа, а также типичные  данные о неравномерности АХЧ на других коэффициентах отклонения.

Стандарт Скорость
передачи
Частота среза
(0,75 х Скорость передачи)
Частота =
2 х Скорость передачи
Рекомендуемая полоса
пропускания осциллографа
8GFC 8,5 Гбит/с 6,375 ГГц 12,750 ГГц 13 ГГц
10GBASE-W 9,953 Гбит/с 7,465 ГГц 14,930 ГГц 16 ГГц
OC192 (STM64) 9,953 Гбит/с 7,465 ГГц 14,930 ГГц 16 ГГц
10GBASE-R 10,3125 Гбит/с 7,734 ГГц 15,468 ГГц 16 ГГц
10GFC 10,519 Гбит/с 7,889 ГГц 15,779 ГГц 16 ГГц
ITU-T G,975 FEC 10,664 Гбит/с 7,998 ГГц 15,996 ГГц 16 ГГц
ITU-T G,709 FEC 10,709 Гбит/с 8,032 ГГц 16,064 ГГц 20 ГГц
10GbE FEC 11,096 Гбит/с 8,322 ГГц 16,644 ГГц 20 ГГц
10GFC FEC 11,317 Гбит/с 8,488 ГГц 16,976 ГГц 20 ГГц
- (Максимум) 12,667 Гбит/с 9,500 ГГц 19,000 ГГц 20 ГГц

Технические характеристики OE695G:

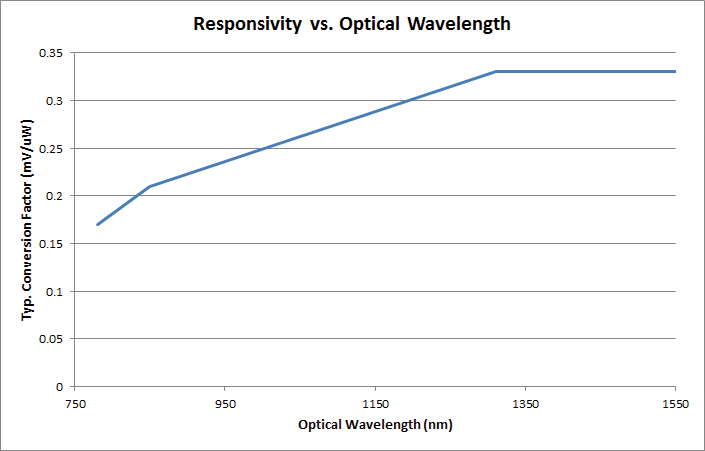

Оптическая длина волны 780 – 1550 нм (калиброванный диапазон)
750 – 1650 нм (не калиброванный диапазон)

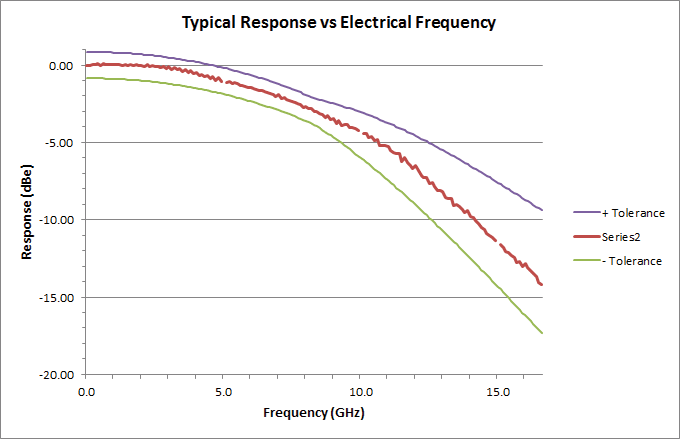

Полоса частот модуляции 0 (DC)… 8,625 ГГц (-3 dBе, электрич.)
0 (DC) … 11,64 ГГц (-3 dBo, оптич.)
(с использов. опорного приемника )
0 (DC) … 9,5 ГГц (-3 дБе)
0 (DC) … 12 ГГц (-6 дБе)
0 (DC) … 17 ГГц (-14 дБе)
(вариации в полосе пропускания +/-1 дБе,  без опорного приемника)
Потери в опорном  приемнике ±1,6 дБе до Fref =0,75х*ск. передачи
±4 дБе 2*ск. передачи (тип.)
±0,85 дБе  до частот  Fref =0.75* ск. передачи
±4 дБе 2* установленной ск. передачи
(на входном канале 4 соответствующего осциллографа  с диапазоном  усиления 11, 17, 20, 30, 39, 50, 75, 90 или 100 мВ/дел при наличии  опции  OE695G-REFCAL)
Поддерживаемые стандарты
(настройки  приемника)
8GFC, OC192/STM64,10GBASE-W,10GBASE-R,10GFC, ITU-T G.975 FEC, ITU-T G.709 FEC, 10GbE FEC, 10GFC FEC, пользовательский сигнал (622 Mb/s to 12.5 Gb/s), без использования стандарта (макс. полоса пропускания)
Эквивалентная мощность шума 25 пВт/Гц@ 1310 нм (типично)
50 пВт/Гц @ 850 нм (типично)
Средняя спектральная плотность шума
в диапазоне 0…10 ГГц с использованием наиболее чувствительной вертикальной шкалы.
Время нарастания (10-90%) 33 пс (тип., без опорного приемника)
Тип соединителя тип FC/PC, совместимый с 62,5/125 мкм многомодовой ВОЛС  или механически сопрягаемый с одномодовым кабелем
Макс. входной оптический линейный уровень
(точка уровня 1-дБ компрессии)
-2 дБм (тип.), -3 дБм (мин.) для волн 1550/1310 нм,
+4 дБм (тип.), +3 дБм (мин.) для волн 850 нм.
Максимальная
оптическая  мощность
+7 дБм (5 мВт)  пик.  значение
23.08.2012
