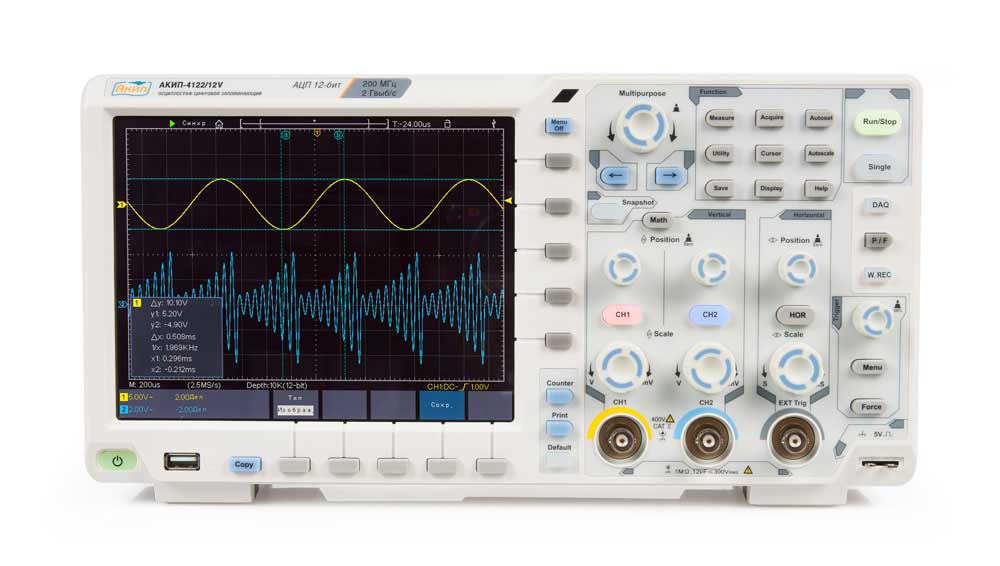

Осциллографы высокого разрешения АКИП-4122/12: АЦП-12 бит, полоса пропускания 200 МГц!
Обновленная серия осциллографов АКИП-4122, анонсированная в мае этого года, получила логическое развитие. Ранее в обновленной линейке были представлены осциллографы в 2-х канальном исполнении, которые имеют полосы пропускания: 60 МГц (АКИП-4122/10), 100 МГц (АКИП-4122/7 и АКИП-4122/11) и 200 МГц (АКИП-4122/8). Модели АКИП-4122/7 и АКИП-4122/8 имеют АЦП 8 бит, осциллографы АКИП-4122/10 и АКИП-4122/11 оснащены АЦП с увеличенным разрешением по вертикали 12 бит.
До сегодняшнего момента, максимальная полоса пропускания для моделей с АЦП 12 бит, составляла 100 МГц (АКИП-4122/11). Новая модель, АКИП-4122/12, расширяет частотные возможности моделей с АЦП 12 бит до 200 МГц, увеличивая тем самым прикладные измерительные возможности данного осциллографа в 2 раза.
После внедрения новой модели, обновленная линейка осциллографов АКИП-4122 имеет следующий состав.
Основные характеристики:
| Полоса пропускания | 60 МГц | 100 МГц | 200 МГц |
| Разрешение АЦП 8 бит | АКИП-4122/7 | АКИП-4122/8 | |
| Разрешение АЦП 12 бит | АКИП-4122/10 | АКИП-4122/11 | АКИП-4122/12 |
| Число каналов | 2 + внешний запуск (ExtTrig) | ||
| Макс. дискретизация | 1 Гвыб/с | 2 Гвыб/с | |
| Макс. память | 40 МБ (20 МБ на кан) | ||
| Скорость захвата | 75.000 осц./сек | ||
| Кразв. (гориз. разв.) | 2 нс/дел…1000 с/дел | 1 нс/дел…1000 с/дел | |
| Кус. (вертик. откл.) | 1 мВ/дел…10 В/дел | ||
| Тип запуска | Фронт, импульс, видео, наклон (ск. изменения), рант, окно, № фронта, шаблон (по лог. условиям), сигналы последовательных шин | ||
Ключевые особенности
- Большой объем внутренней памяти - до 40 М точек (20 М/на канал)
- Высокая скорость сбора и вывода информации на экран - 75.000 осциллограмм в секунду.
- Большой цветной дисплей (диагональ 21 см, 800х600 точек), компактный корпус, занимающий минимум площади на рабочем месте.
- Возможность значительного увеличения функциональных возможностей и измерительных ресурсов осциллографов за счет заводской установки аппаратных опций: встроенный 1-канальный или 2-канальный генератор СПФ до 50 МГц, мультиметр 4000 отсчетов.
- Декодирование протоколов I2C, SPI, RS232, CAN - опция.
- Удобство и портативность обеспечивается опциональным модулем беспроводного доступа по WiFi для дистанционной связи с ПК.
- Все осциллографы серии АКИП-4122/7 - АКИП-4122/12 могут иметь вариант заводского исполнения с сенсорным дисплеем (опция TOU/ touchscreen).
- При необходимости доступен опциональный выход на задней панели VGA (AV) для выдачи сигнала на внешний монитор, телевизор или видеопроектор. В этом случае модель осциллографа в наименовании будет иметь индекс «V».
- Опция батарейного питания. Следует подчеркнуть, что для новинок предлагается аккумуляторная батарея новой конфигурации, отличная от форм-фактора для ранее выпущенных моделей (
АКИП-4122/1 …АКИП-4122/6).
27.10.2016
