Пополнение в линейке осциллографических аксессуаров: 3D, 4D-позиционеры и пробники 1 ГГц

../../upload/old-site/photos/msa_100~with_probes.jpg

../../upload/old-site/photos/msc_85.jpg

../../upload/old-site/photos/msb_40.jpg

../../upload/old-site/photos/bd_i_4d.jpg

../../upload/old-site/photos/tetris_1000.jpg

../../upload/old-site/photos/tetris_1000~accessories.jpg

Линейка осциллографических аксессуаров компании «ПриСТ» пополнилась новыми моделями устройств, обеспечивающих повышение производительности работы: позиционеры для пробников и активный высокоомный пробник с полосой пропускания 1 ГГц и BNC разъемом для подключения. Новые аксессуары предоставляют пользователю удобство манипуляций, повышают степень свободы при измерении, а также расширяют частотный диапазон тестирования.

3D позиционеры для осциллографов

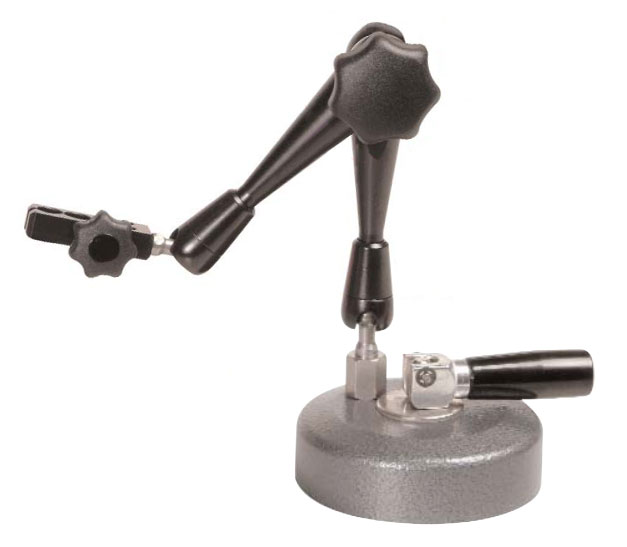

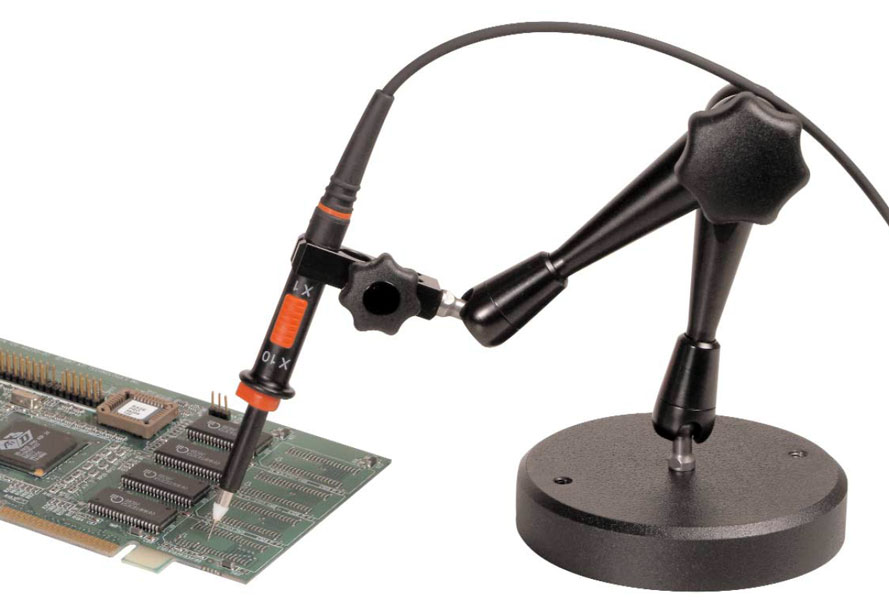

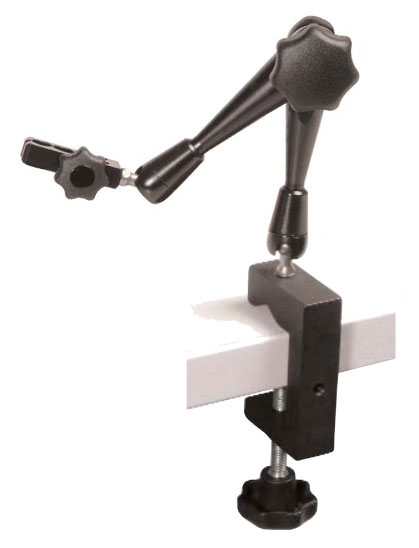

Серия позиционеров для пробников (настольных держателей) имеет три  варианта исполнения: MSA 100, MSB 40, MSC 85. Конструктивно позиционеры отличаются только типом исполнения основания: MSA 100  имеет круглое массивное металлическое основание (1,2 кг; диам. 100 мм) для устойчивости положения, MSB 40 – с крепежом для стола или монтажного профиля (типа струбцина), для MSC 85 – с крепежом в виде круглой вакуумной присоски (диам. 85 мм). Модели 3D позиционеров MSA 100, MSB 40, MSC 85 имеют максимальную длину в вытянутом состоянии («в линию») - 200 мм.

Каждый позиционер за счет 2-шарнирной конструкции и выбираемого усилия фиксации позволяет выполнить 3D регулировку положения зафиксированного пробника в пространстве (в трех плоскостях). Оконечный универсальный зажим с винтовым «барашком» позволяет фиксировать корпуса пробников различного диаметра от самых разнообразных производителей.

Позиционеры обеспечивают инженеру-разработчику:

  • Максимальную степень свободы для расположения осциллографических делителей под требуемым углом или на необходимом расстоянии
  • Точное позиционирование на измеряемом устройстве (плате)
  • Унификацию и взаимозаменяемость аксессуаров при формировании измерительных схем.

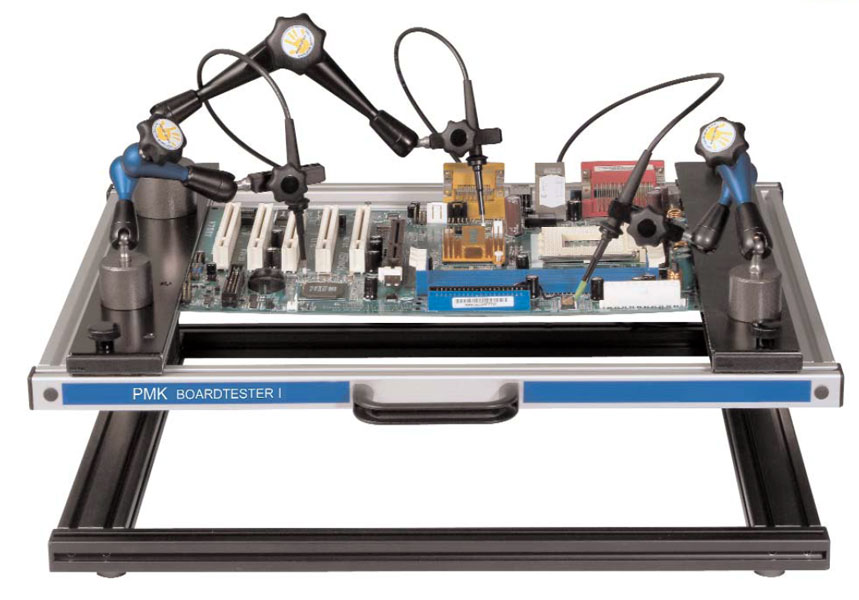

4D стол-позиционер

Профессиональный стол-позиционер BT I 4D предназначен для точной и безопасной юстировки объекта измерения с четырьмя степенями свободы (3D+1). Модель обеспечивает проведение тестов и измерений без удержания пробников в руке. Универсальная система зажима позволяет использовать позиционер для любых типов делителей и пробников. Крепление позиционеров к подвижным направляющим с помощью магнитов позволяет выбрать оптимальное место расположения для подключения к контрольным точкам и трактам.

Конструктивно стол-позиционер BT I 4D состоит из рамы–шасси с механизмом вертикального подъема рабочего стола и 2-х сдвижных  металлических направляющих   планок.  В состав входит: компактный 3D позиционер MSM 130 с максимальным размахом по расстоянию 130 мм (магнитное усилие на отрыв 170 N) - 2 шт ; 3D позиционер MSM 200 с размахом - 200 мм (магнитное усилие 300 N) – 1 шт.

Предусмотрена клемма «под винт» для подключения антистатического браслета ESD (снятие накопленного опасного статического заряда) с кабелем длиной 200 см и клемма для  заземления шасси, что обеспечивает безопасное проведение работ. Стол-позиционер BT I 4D обеспечивает возможность 2-х стороннего доступа к объекту измерения  (высота подъема 160 мм) с надежной фиксацией  плат (до 300×340 мм) и пробников.

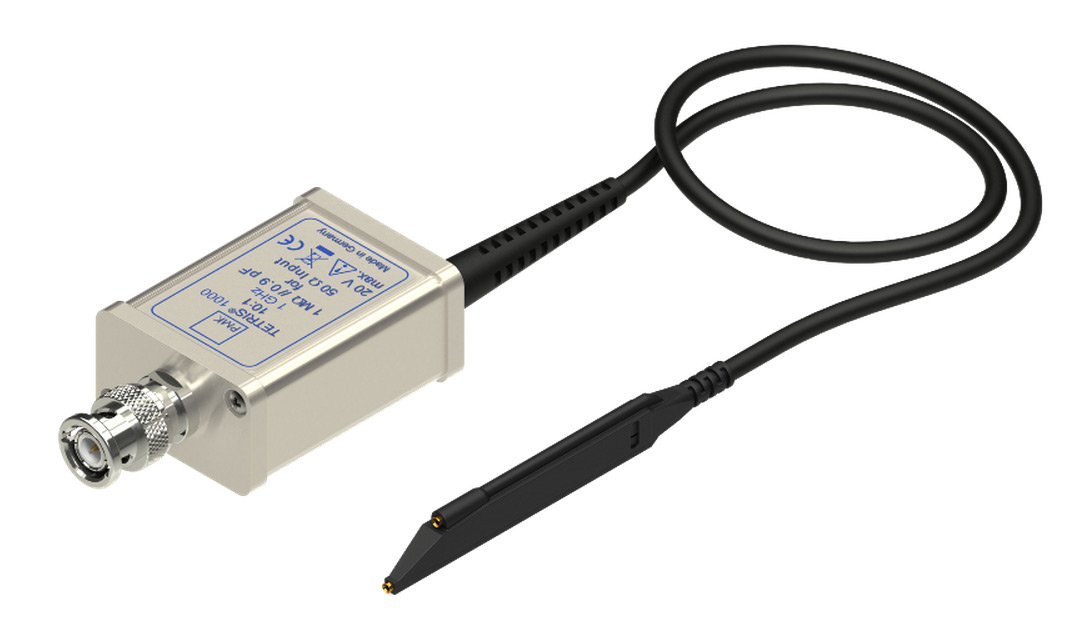

Активный высокоомный пробник TETRIS1000

Кроме позиционеров, для широкого круга приложений предлагается активный высокоомный пробник TETRIS1000, имеющий  удобный сменный наконечник с подпружиненным контактом.

  • Полоса пропускания 1 ГГц,
  • Послабление 1:10,
  • Входной импеданс:  1 МОм // ёмкость 0,9 пФ,
  • Входное напряжение до 20 В,
  • Соединитель BNC.

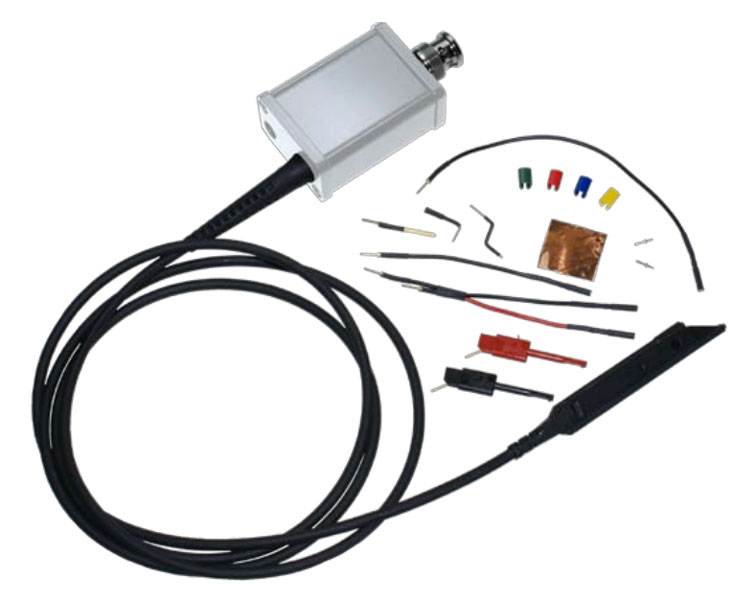

В комплект поставки пробника входят следующие принадлежности:

  • Провод заземления Z-изогнутый  (ground)
  • Плоский вывод заземления («ножевой»)
  • Медная пластина (2х2 см)
  • Комплект подпружиненных наконечников (съёмная игла – 5 шт.)
  • Комплект наконечников (съемная центр. игла – 5 шт.)
  • Подпружиненный L-вывод заземления (под pin-штырь)
  • Микрозажим плоский IC-clip (0,5 мм) типа «шприц-пинцет»: (2 шт. жёлтый /зеленый) с pin-выводом подсоединения 0,8 мм. Длина пружинного захвата 13 мм.
  • Короткий микрозажим IC-clip (0,5 мм) типа «шприц-пинцет»: (2 шт. жёлтый /зеленый) с pin-выводом подсоединения 0,8 мм.
  • Микрозажим (0.5 мм) типа «подпружиненный крючок» (2 шт  кр./черн.) с pin-выводом подкл. 0,8 мм
  • Проводник-адаптер Y-образный с гнездами 0,8 мм
  • Короткий и длинный (6 см / 12 см) соед. проводники заземления – 2 шт
  • Короткий и длинный (5 см / 10 см) соед. проводники заземления (изгиб соед. «папа» на 90°) – 2 шт.
  • Съемные пластиковые маркеры для пробника (4 шт., цвет – красн. / желт. / син. / зел.)

Данные аксессуары доступны для заказа клиентами и находятся на нашем складе.

11.07.2011
