Профессиональные осциллографы на базе ПК

../../upload/old-site/photos/akip-4112.jpg

../../upload/old-site/photos/akip-4111.jpg

../../upload/old-site/photos/akip-4110_1.jpg

../../upload/old-site/photos/akip-4109.jpg

../../upload/old-site/photos/akip-4108_2.jpg

../../upload/old-site/photos/akip-4107_2.jpg

../../upload/old-site/photos/akip-4106.jpg

Номенклатура средств измерения АКИП, предлагаемая компанией ПРИСТ, расширилась за счёт нового типа средств измерения  - цифровых осциллографов на базе персональных компьютеров. Линейка виртуальных осциллографов представлена 7-ю типами различных осциллографов, отличающихся друг от друга полосами пропускания, частотой дискретизации, длиной внутренней памяти, числом каналов и возможностями схемы синхронизации.

Полосы пропускания осциллографов реального времени находятся в диапазоне от 5 МГц до 250 МГц. Стробоскопические осциллографы серии АКИП-4112 имеют полосу пропускания до 12 ГГц. В свою очередь, осциллографы АКИП-4111 обладают уникальной длиной памяти для осциллографов подобного рода – 128 М, а кроме того, имеют встроенные генераторы сигналов произвольной формы (AWG - Arbitrary Waveform Generator) или генераторы прямого синтеза (DDS - Direct Digital Synthesis). Особенность серий АКИП-4109 и АКИП-4110 имеют 12-ти битный АЦП в реальном масштабе времени, а при использовании эквивалентного разрешения, его разрядность увеличивается до 16–ти бит.

Все осциллографы, кроме стробоскопических, имеют единую программную оболочку. Оболочка интуитивно понятна и проста при работе, но в тоже время обладает рядом существенных функциональных особенностей:

  1. Анализатор спектра, имеющий 8 различных окон обработки БПФ, линейную и логарифмическую шкалу, захват пиков и усреднение спектрограмм.
  2. Создание библиотек пробников, позволяющих подключать к осциллографу не только потенциальные пробники, но и датчики тока, сопротивления, ёмкости, температуры, давления и другие датчики с отображением на осциллограмме реальных физических величин.
  3. Накопление осциллограмм в режиме послесвечения и цветовой градацией повторения.
  4. Непрерывная запись в память заданного числа входных осциллограмм и возможность их воспроизведения после останова сбора информации.
  5. Запись событий в режиме предзапуска и послезапуска.
  6. Расширенные возможности измерений, включая статистическую обработку.
  7. При наблюдении множества осциллограмм входного сигнала, спектра, математических функций   и  послесвечения, монитор ПК возможно разделить на окна отображения, где в каждом окне будет отображаться одна или несколько заданных осциллограмм.
  8. Русскоязычный пользовательский интерфейс, собственное программирование параметров пользовательского интерфейса.

Большинство из представленных серий осциллографов имеет расширенные режимы синхронизации, позволяющие осуществлять запуск развёртки не только по положительному или отрицательному фронту сигнала, но и запуск по параметрам окна, по длительности импульса или временному интервалу, также имеется отложенная синхронизация, логическая синхронизация и пр. Такими режимами синхронизации обычно обладают достаточно дорогостоящие цифровые осциллографа лабораторного исполнения.

Сводная таблица кратких характеристик и функциональности моделей USB-осциллографов
Модель Кол-во каналов Полоса  пропускания (ПП) Частота дискретизации (макс.) Память АЦП (эквив. увеличение) Дополнительные возможности Интерфейс
USB Осциллографы реального времени
АКИП-4106 1 10 МГц 50 МГц 8 кб 8 бит (12 бит) анализатор спектра в ПП (4096 точек) USB 2.0
АКИП-4106/1 1 25 МГц 100 МГц 24 кб
АКИП-4107 2 5 МГц 40 МГц 8 кб 8 бит (12 бит) анализатор спектра в ПП (4096/ 8192 точек) генератор сигналов, генератор СПФ*  (0,001 Гц …100 кГц) USB 2.0
АКИП-4107/1 10 МГц 100 МГц 8 кб

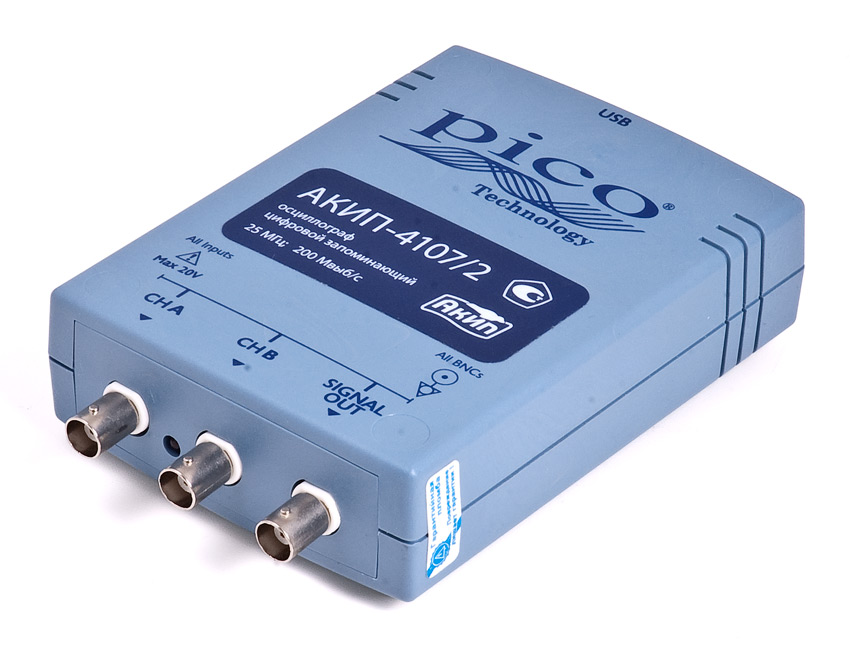

АКИП-4107/2 25 МГц 200 МГц 16 кб
АКИП-4108 2 50 МГц 50 МГц 256 кб 8 бит (12 бит) анализатор спектра в ПП (4096/ 8192 точек), генератор сигналов: синус, меандр, треуг., пила  (0,001 Гц …1 МГц), вход внешней синхронизации USB 2.0
АКИП-4108/1 100 МГц 100 МГц 512 кб

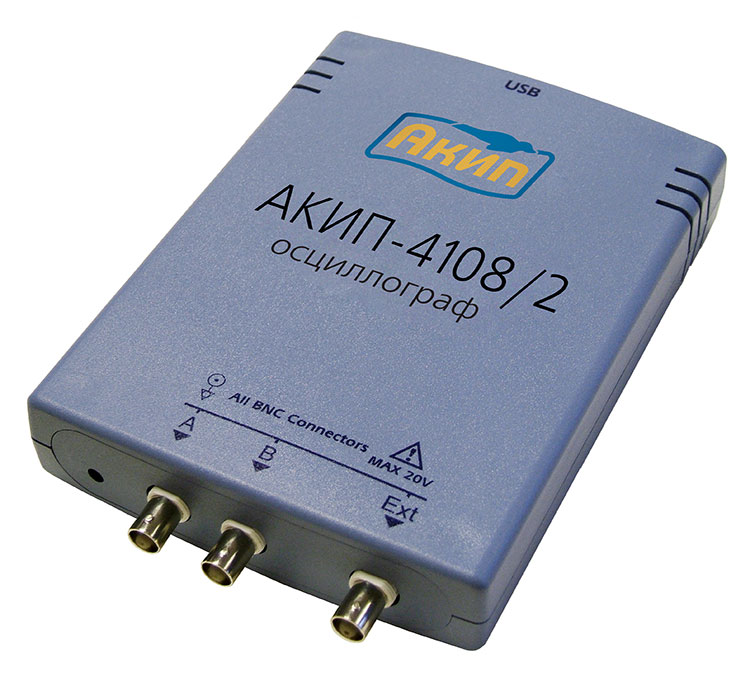

АКИП-4108/2 200 МГц 200 МГц 1 Mб

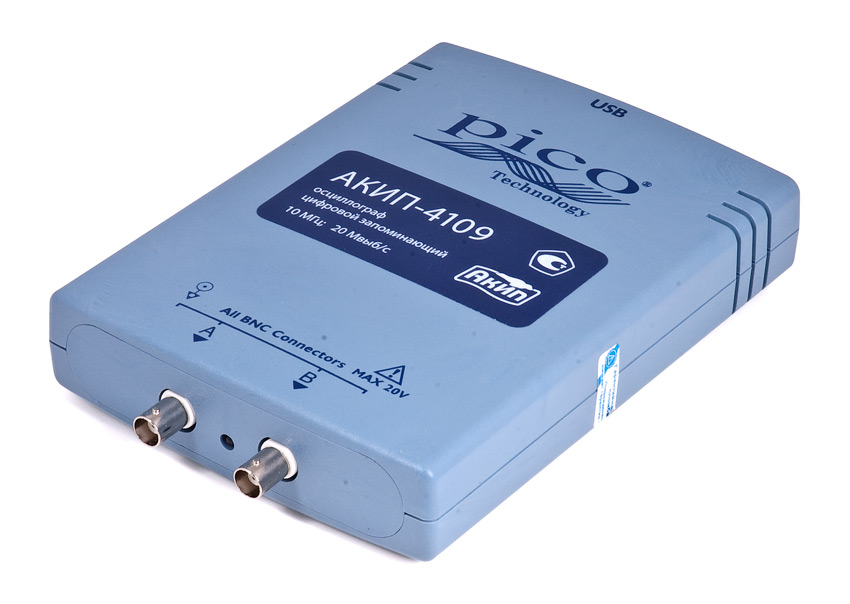

АКИП-4109 2 10 МГц 20 МГц 512 кб 12 бит (16 бит) анализатор спектра в ПП USB 2.0
АКИП-4109/1 4 10 МГц
АКИП-4109/2 4 (диф.вх.) 5 МГц
АКИП-4110 2 20 МГц 80 МГц 32 Мб 12 бит (16 бит) анализатор спектра в ПП USB 2.0

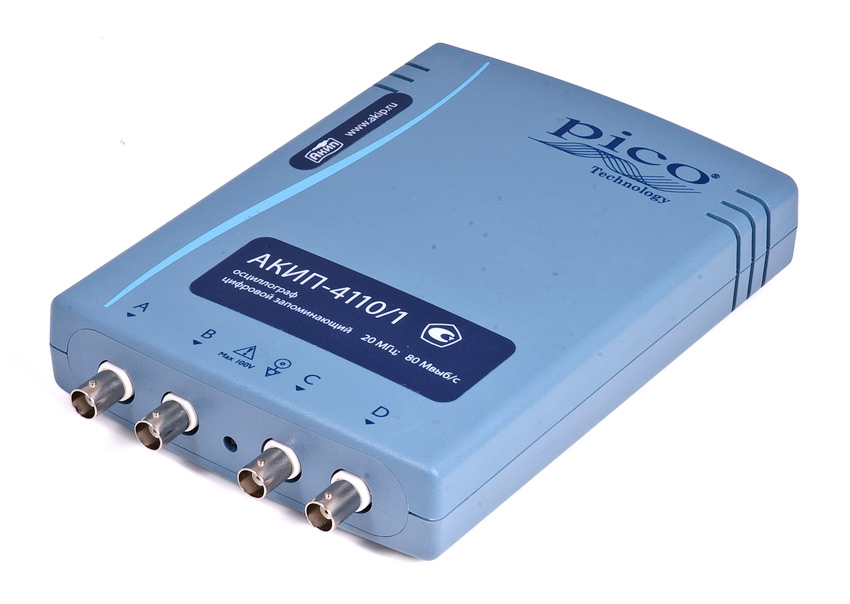

АКИП-4110/1 4 128 Мб

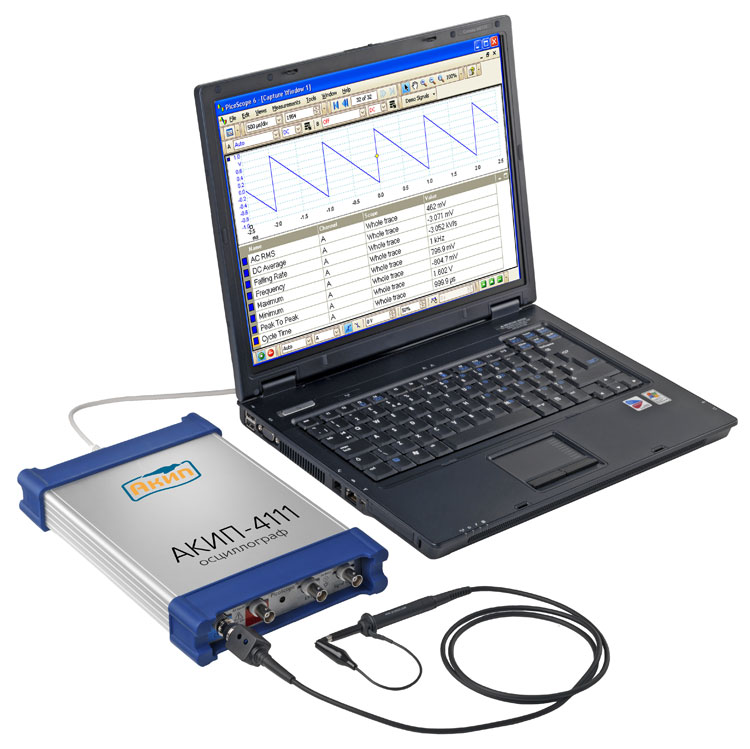

АКИП-4111 2 250 МГц 1 ГГц 32 Мб 8 бит (12 бит) анализатор спектра в ПП, генератор сигналов: синус, меандр, треуг., пила, Sin(х)/x, колокол., шум,  пост. напр.(DC), генератор СПФ (0,001 Гц …50 МГц), вход внешней синхронизации USB 2.0
АКИП-4111/1 128 Мб
Стробоскопические USB осциллографы

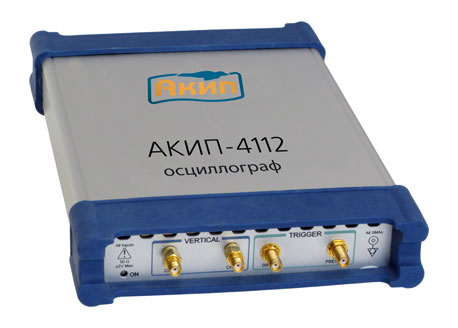

АКИП-4112 2 12 ГГц / 8 ГГц (переключ.) 5000 ГГц (эквив.) 4096 точек 16 бит - USB 2.0
АКИП-4112/1 USB 2.0 и LAN
Примечание: генератор СПФ – генератор сигналов специальной и произвольной формы (AWG - arbitrary waveform generator)
20.01.2009


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
