Расширение модельного ряда линейных программируемых источников постоянного тока GW Instek серии GPD-7xxx

../../upload/old-site/photos/gpd-74303s.jpg

../../upload/old-site/photos/gpd-74303s~front.jpg

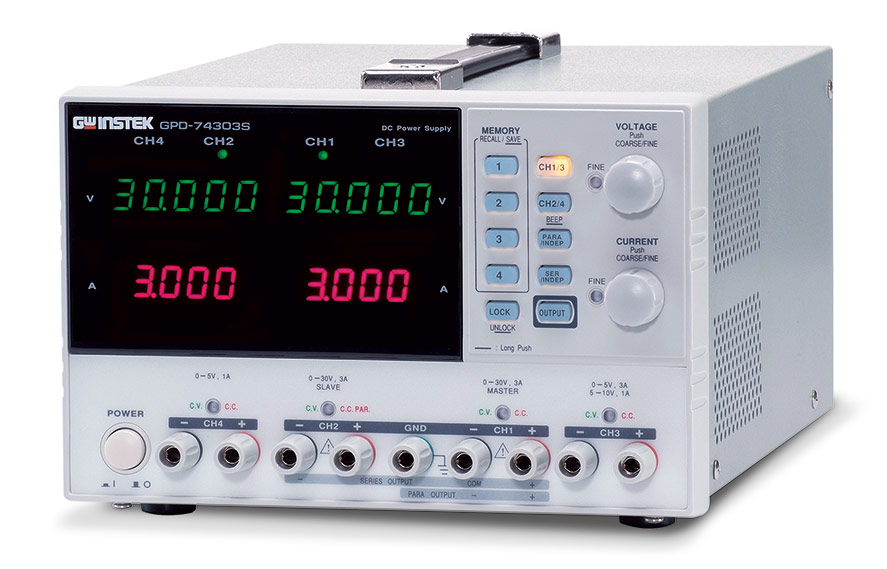

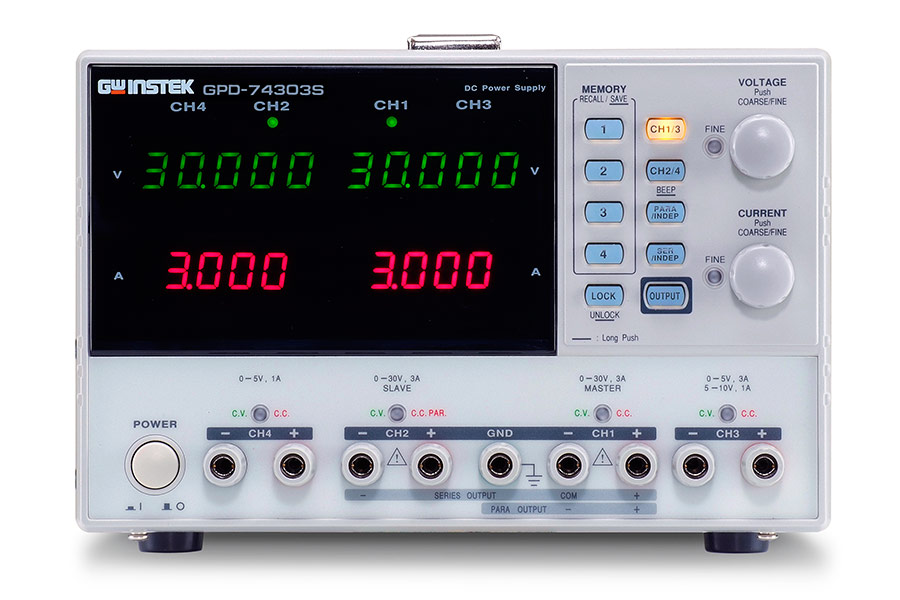

Компания Good Will Instruments, (GW Instek) (Тайвань) анонсирует выпуск двух новых моделей GPD-72303S (2 канала) и GPD-74303S (4 канала) в линейке линейных программируемых источников питания (ИП) постоянного тока GPD-7х303 с высоким разрешением регулировки выходных параметров. Таким образом, расширен модельный ряд источников GPD-73303S и GPD-73303D имеющих три выходных канала (внесены в Госреестр № 46953-11).

В новинках имеют СД-индикаторы для отображения значения выходных параметров (U/I): вольтметр зеленого цвета (разрядность 4¾) и амперметр красного цвета (3½). При установке выходного напряжения и тока обеспечивается максимальное разрешение  регулировки 1 мВ / 1 мА (е.м.р.). Выходная мощность источников GPD-72303S / GPD-74303S составляет 180 Вт / 195 Вт (соответственно).

Новинки имеют цифровую панель управления, внутреннюю память на 4 профиля настроек (запись / вызов), USB интерфейс для программирования и ДУ при помощи внешнего ПК, интеллектуальную систему охлаждении (адаптивный вентилятор) в совокупности с небольшими массогабаритными параметрами и современным дизайном и надежностью исполнения.

Разработчиками реализован режим внутреннего автотрекинга выходных каналов при последовательном или параллельном их соединении (с возможностью выбора приоритета «Ведущий/Ведомый»). Это позволяет моделям серии GPD-7х303 расширить диапазоны и пределы регулировки по напряжению и по току для различных измерительных приложений в одном источнике: до 30 В / 6 А (паралл. соединение) или 60 В / 3 А (послед. соединение).

Ключевые спецификации и параметры новинок:

  • Число выходов: 2 выхода (GPD-72303S) и 4 выхода (GPD-74303S)
  • Высокое разрешение регулировки: 1 мВ / 1 мА (для всех моделей с инд. «S»)
  • Выход Кан1 / Кан2: 30 В / 3 А
  • Выход Кан3 (переключаемый): 5 В/ 3 А, 5-10 В/1 А (GPD-74303S)
  • Выход Кан 4: 5 В / 1 А (только GPD-74303S)
  • Режим автотрекинга внутренних каналов Кан1 / Кан2 (послед/ паралл.)
  • полностью электронная панель управления имеющая 2-х уровненные регуляторы настройки (энкодеры)  и кнопки прямого ввода с подсветкой
  • Внутренняя память для записи и воспроизведения профилей настройки - 4 ячейки
  • Интуитивно понятный пользовательский интерфейс панели управления, возможность регулировки выходных параметров «Грубо/ Точно»
  • Звуковой сигнализатор достижения предельных значений (Warring Buzzer)
  • Подача Uвых / I вых  после установки параметров (Включение и выключение функционального выхода источника)
  • Интерфейс USB для удаленного управления и программирования
  • интеллектуальная схема охлаждения (вентилятор с низким уровнем шума)
  • Безопасное исполнение (защита от переполюсовки и перегрузки по току)

Основные технические возможности и преимущества

  • Высокое разрешение. Новинки, как и вся серия GPD-7х303D/S имеет возможность регулировки  выходных параметров «Грубо/ Точно» с обеспечением стабильного и неискаженного выходного напряжения при заданной мощности. Высокое разрешение повышает возможности тестирования или управления подключенной нагрузкой т.к. позволяет выполнять практически непрерывную перестройку значений напряжения и тока (по нарастанию/ убыванию). Это особенно важно при необходимости минимальных изменений выходных параметров, что невозможно достичь при использовании ИП с большей дискретностью перестройки. Модели серии GPD-7х303S (GPD-72303S / GPD-73303S / GPD-74303S) построены на конструктивной платформе и элементной базе, обеспечивающей наибольшее разрешение среди источников питания, предлагаемых сегодня на рынке СИ в данной категории.
  • Управление  источником: органы управления, удаленное (ДУ), контроль выхода (вкл/выкл). Для исключения повреждения нагрузки (объекта тестирования), вызванного нестабильностью выходного напряжения или тока, модели серии GPD-7х303S обеспечивают управлении функциональным выходом (вкл./ выкл.). Это позволяет избежать риска нанесения ущерба подключенному оборудованию при подаче Uвых в виде выгорания цепей или повреждения его элементов. Пользователь может предварительно установить требуемое ограничение выходного напряжения и тока, далее проверить правильность подключения устройства и только затем вручную выполнять манипуляции по включению и выключению выходов ИП.
    Модели серии оснащены USB портом, который позволяет организовать дистанционное управление источником по условиям и требованиям пользовательских приложений. Для обеспечения необходимой производительности обмена при передаче данных модели серии GPD-7х303S имеют возможность выбора скоростей в диапазоне от 9600 бит/с до 115200 бит/с (макс.).
  • Последовательное или параллельное соединение выходов. Новинки GPD-72303S / GPD-74303S (как и вся серия GPD-7х303S) имеют возможность работы в режиме объединения функциональных выходов ИП (Series / Parallel) с автотрекингом по принципу «Ведущий- ведомый». Это позволяет объединить внутренние каналы Кан.1 / Кан.2  для обеспечения размаха амплитуды по напряжению или току: в диапазоне значений до 30 В / 6A при параллельном соединении или до 60 В / 3A - при последовательном. Следует отметить, что при этом регулировка выходного параметра во всем объединенном диапазоне производится органом управления (U/I) канала выбранным в качестве ведущего.
  • Интеллектуальное управление системой охлаждения. Схема контроля охлаждающего вентилятора  серии GPD-7х303S представляет собой хорошо сбалансированный механизм терморегуляции внутренней схемы и элементов ИП, обладающих большой отплотдачей в процессе работы. Интеллектуальная схема  обеспечивает достаточно тихую работу вентилятора и минимальный уровень шума источника питания в целом.
  • Электронное управление. В серии GPD-7х303S использована кнопочная клавиатура для современных электронных устройств на пленочной основе. В отличие от классических органов управления с механическими клавишами и регуляторами такое исполнение имеет большую надежность и долговечность, обеспечивает удобство и быстроту манипуляций при настройке. С такой цифровой панелью управления модели обеспечивают продвинутые возможности, включая функции «Запись/Вызов» для сохранения профилей настройки в памяти (4 ячейки). Доступ к ним осуществляется кнопками прямого ввода на лицевой панели №№ 1-4. Ещё одна дополнительная ячейка (№5)  предназначена для хранения заводских настроек. При включении питания источника из неё (по умолчанию) загружается профиль с режимом и настройками выходных параметров, который был активен непосредственно перед выключением. Все эти возможности позволяют пользователю нажатием единственной кнопки на панели быстро восстановить параметры ранее выполненного теста в качестве часто используемого профиля при условии его предварительного сохранения в памяти. Имеется функция блокировки органов управления, которая предотвращает случайные изменения параметров напряжения или тока для защиты объекта тестирования. Кроме того, все кнопки имеют подсветку (back light) в случае их нажатия, которая показывает пользователю текущее состояние настроек и режим источника в процессе его эксплуатации.

Основные сферы применения:

Разработка и дизайн РЭА (НИОКР), поверка / калибровка:
- несколько выходов (2/4),
- функция автотрекинга при послед./ парал. соединении,
- высокое разрешение, регулировка «Грубо / Точно»,
- выход Кан3 (переключаемый) с выбором фиксированных пределов,
- функция управления выходом (вкл/ выкл),
- интеллектуальная схема охлаждения (вентилятор с низким уровнем шума)
- защита от переполюсовки (КЗ) и перегрузки по току

Выходной контроль качества (допусковый контроль), верификация
- несколько выходов (2/4),
- высокая стабильность напряжения и низкий уровень пульсаций и помех
- функция автотрекинга при послед./ парал. соединении (режим «Ведущий-Ведомый»),
- высокое разрешение, регулировка «Грубо / Точно»,
- высокая стабильность напряжения и низкий уровень пульсаций и помех
- функция блокировки органов управления,
- наличие интерфейса USB для встраивания в измерительные системы,
- безопасная установка параметров Uвых/ I вых в сочетании с возможностью управления выходом (вкл/ выкл),
- компактность, оптимальные массогабаритные параметры

Производственный  тест, ремонт и сервис
- несколько выходов (2/4)
- функция управления выходом (вкл/ выкл),
- встроенный звуковой предупреждающий извещатель (Buzzer)
- функция автотрекинга при послед./ парал. соединении (режим «Ведущий-Ведомый»),
- функция блокировки органов управления,
- встроенный звуковой предупреждающий извещатель (Buzzer)
- 4 ячейки внутренней памяти для записи и воспроизведения профилей настройки
- наличие интерфейса USB для встраивания в измерительные системы (ДУ, программирование),
- безопасная установка параметров Uвых/ I вых в сочетании с возможностью управления выходом (вкл/ выкл),
- компактность, оптимальные массогабаритные параметры

Позиционирование и сравнение

Ниже приведена таблица сопоставления функциональности GPD-7х303S с  подобными моделями других линеек от компании GOOD WILL INSTRUMENT: PSW7 30-36 и PSM-6003, а также сравнения их базовых технических характеристик:

Модель GPD-7X303S PSW7 30-36 PSM-6003
Одноканальный ИП (U/I) - 0-30 В / 0-36 А -
Двухканальный ИП (U/I) 30 В / 3А - 30 В / 6 А; 60 В / 3,3 А
Канал 3 (GPD-73303S / GPD-73303D) 2,5 / 3,3 / 5 В (фикс.) / 3 А - -
Канал 3 (GPD-74303S) 0-5 В / 3 А или 5-10 В / 1 А - -
Канал 4 (GPD-74303S) 5 В / 1 А - -
Стабилиз. напряжения
(шум / пульсации)
1 мВскз,
при объед.:2 мВскз
7 мВскз
(до 20 МГц/ до 1 МГц)
<500 мкВскз (до 50 В)
1 мВскз  (свыше 50 В)
Разрешение (U/I) 1 мВ / 1 мА 1 мВ / 1 мА
(упр. с внеш. ПК)
1 мВ / 1 мА
Цифровая панель управления Есть Есть Есть
Память (запись/вызов) 4 профиля 1 профиль 100 профилей
Настройка грубо/точно (напряжение/ток) Есть Есть -
Звуковая сигнализация Есть Есть Есть
Блокировка кнопок Есть Есть Есть
Дистанционное управление USB USB / LAN
(опция-GPIB)
RS-232/GPIB
Вкл/Выкл выхода Есть Есть Есть
Интеллектуальное управление вентилятором Есть Есть -
Напряжение питания ~100 / 120 / 220 / 230 В
±10 %, ручной выбор
~ 85…265 В
автовыбор
~100 / 120 / 220 В
±10 %,  ручной выбор
Масса 7 кг 3,8 кг 10 кг
Размер, мм 210 × 130 × 265 71 × 124 × 350 230 × 140 × 380
20.07.2011
