Серия WaveSurfer 3000: дополнительные возможности и расширение функциональности
Модели линейки
Компания Teledyne LeCroy анонсировала дополнительные программно-аппаратные возможности осциллографов в виде нового опционального пакета WS3K-AUTO, что значительно усилит измерительные ресурсы
Новации коснулись генератора СПФ (WaveSource – опция WS3K-FG), возможности которого дополнены функцией импорта .CSV-файлов для воссоздания аналоговых сигналов при генерации колебаний специальной и произвольной формы. Появился режим цифрового вольтметра (DVM), который при подсоединении осциллографических пробников интегрирует возможности измерения напряжения (4 разр. вольтметр) и индикации частоты сигналов в полной полосе пропускания (5 разр. частотомер).

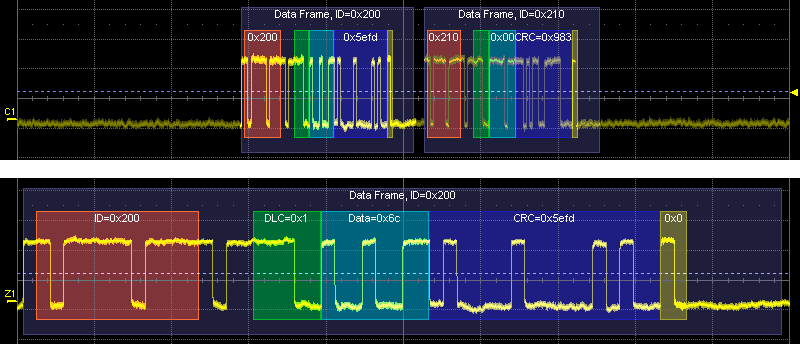

Анализ сигналов автомобильной шины (Automotive Protocol Analysis)
Новые возможности анализа, запуска и декодирования протоколов CAN и LIN позволяют разработчикам и инженерам работающим с ними, получить беспрецедентное понимание процессов происходящих в их системах. Теперь на одном экране можно увидеть физические и логические уровни сигнала последовательных данных. Схема декодирования автоматически помечает разными цветами определенные части посылок CAN и LIN (соответствующие каждому типу данных), что позволяет быстро определить ID-структуру в протоколе, тем самым значительно облегчая работу по анализу протоколов.
Генератор сигналов СПФ (AWG)
Для полной отладки и проверки разрабатываемых устройств решающее значение имеет возможность генерации произвольных сигналов. С новыми возможностями встроенного функционального генератора WaveSource сигналы СПФ могут формироваться путем загрузки CSV-файлов импортируемых непосредственно из осциллографа или после создания формы в меню управляющей программы (off-line режим). В дальнейшем созданные сигналы произвольной формы могут быть отредактированы, параметрически изменены и включены на выход непосредственно из оболочки WaveSurfer для использования сигнала в измерительной схеме с участием осциллографа, организованной по типу «замкнутая петля» (захватил-воспроизвел).

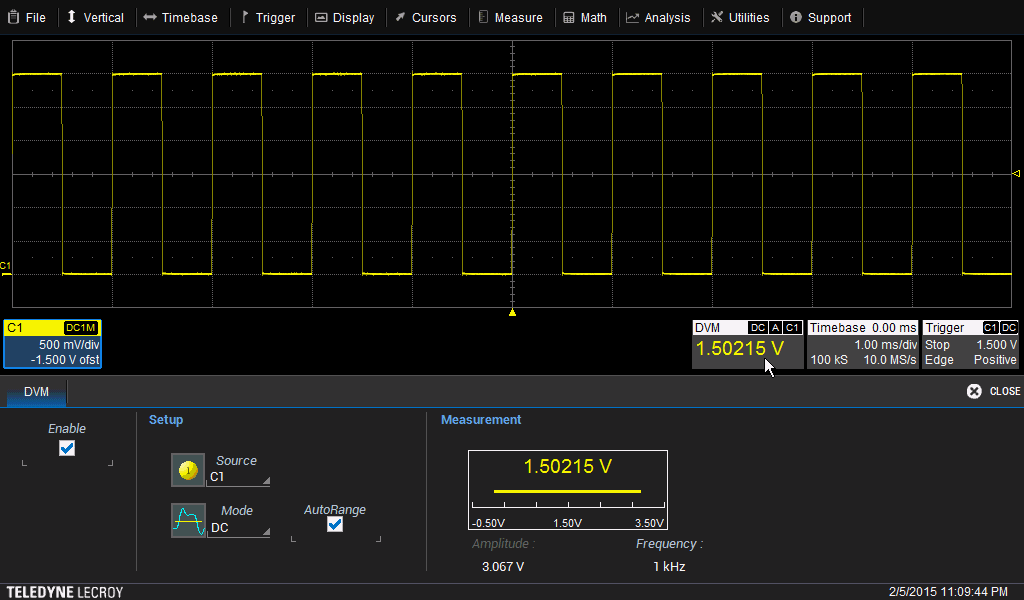

Цифровой вольтметр (DVM)
Улучшен контроль амплитуды сигнала с помощью цифрового вольтметра реализованного в платформе осциллографа
