СВЧ измерительные аксессуары от Penn Engineering

../../upload/old-site/photos/4434-11bm8.jpg

../../upload/old-site/photos/1246-4b.jpg

../../upload/old-site/photos/wr42-sma.jpg

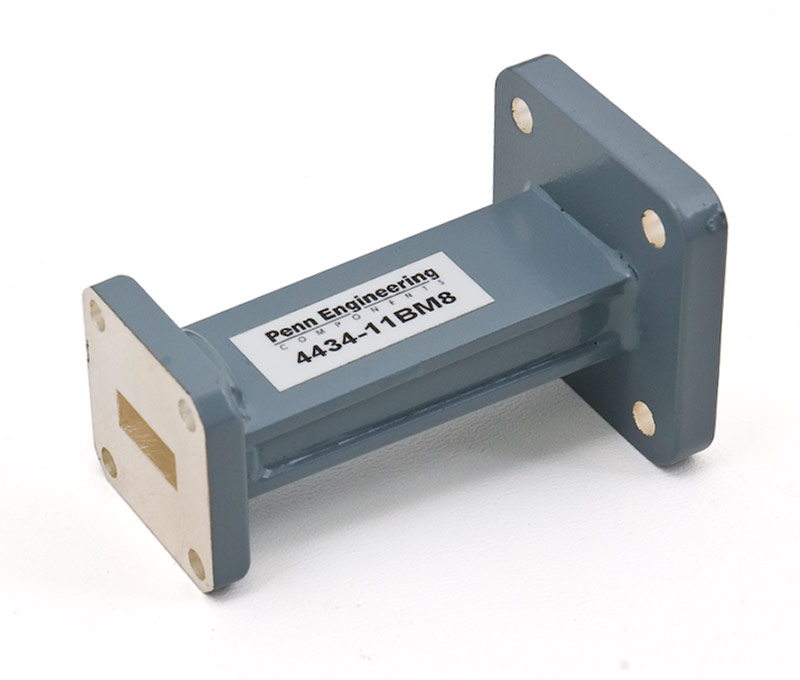

Волноводные адаптеры WR-62, WR-42, WR-28 представляют собой прямые волноводные секции для обеспечения перехода с импортного тракта на отечественный волновод при сопряжении оборудования ВЧ и СВЧ-диапазонов в различных измерительных схемах и системах.

Рабочие частоты от 12,4 до 40 ГГц в зависимости от модели. КСВН волноводных секций составляет 1,25 (макс.). Материал корпусов (медь/ бронза), серебрение внутр. покрытия волновода.

Интервал рабочих температур: -50 … 70 °C. Относительная влажность воздуха: 98%.

Возможен заказ волноводных адаптеров требуемого частотного диапазона в различном исполнении: по материалу корпусов и внутр. покрытия (серебро, нерж.сталь, медь, бронза, алюминий, инвар), по номиналу проходного сечения, по типу фланца (контактный/ дроссельный) и его форме (круглая, прямоугольная, квадратная), по способу крепления волноводов, с поворотом проходного сечения волновода и др.

Тип адаптера (EIA*) WR-62 WR-42 WR-28
Модель (каталож. номер) 4038 4034 4030
Частотный диапазон  (ГГц) 12,4 – 18,0 18,0 – 26,5 26,5 – 40,0
Форма фланца квадрат квадрат квадрат
Размеры  фланца 1 (отечеств.) мм 35 × 35 или 42 × 42 31 × 31 24 × 24
Крепёж (под винт) 4 отв. 4 отв. 4 отв.
Форма фланца квадрат квадрат квадрат
Размеры фланца 2 (импортн.) мм 23,8 × 23,8 22,2 × 22,2 19,05 × 19,05
Крепёж (под винт) 4 отв. 4 отв. 4 отв.
КСВН (макс.) 1,25 1,25 1,25
Длина корпуса (мм) 38,1 25,4 25,4
Размеры волновода (мм) 15,79 × 7,89 10,6 × 4,3 7,11 × 3,56
Материал Медь + бронза Медь + бронза Медь + бронза

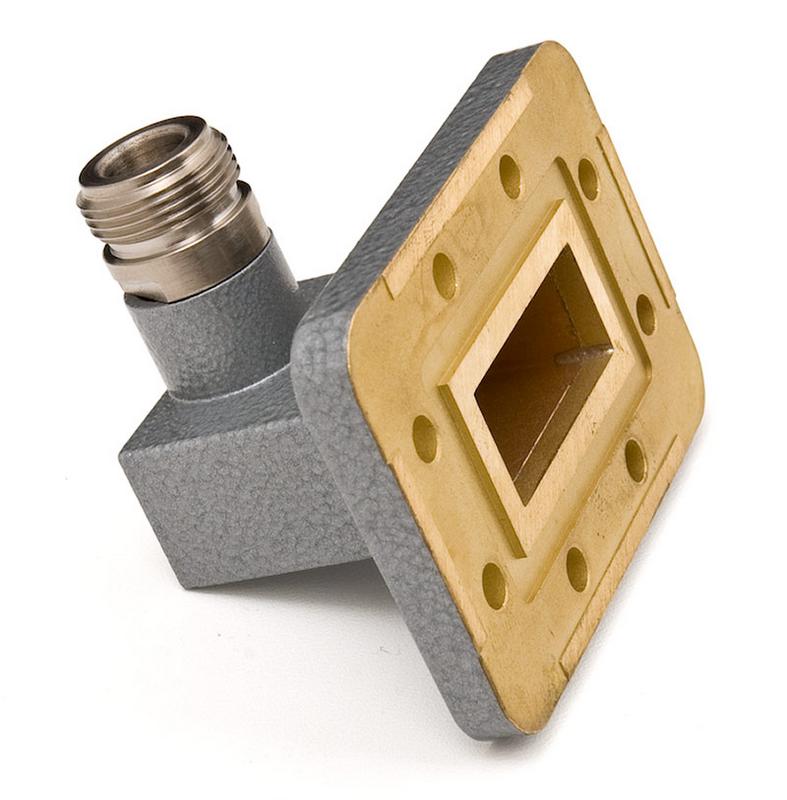

Другой вид измерительных принадлежностей переходы волноводно-коаксиальные (ПВК) WR-62-SMA, WR-42-SMA, WR-28-K: представляют собой адаптеры для перехода с волноводного тракта на коаксиальный разъём-розетку (F / «мама»): SMA (3,5 мм) или К (2,92 мм). Диапазон частот от 12,4 до 40 ГГц в зависимости от модели.

 Возможно различное исполнение адаптеров: по материалу корпусов и внутр. покрытия (серебро, сталь, медь/бронза), по номиналу проходного сечения, по форме фланца (круглая, прямоугольная, квадратная), по способу крепления.

Доступны для заказа: вариант с коаксиальным разъёмом-вилкой (М / «папа»), а также другие типы разъёмов - SSMA / 3,5 мм. / 2,4 мм / 1,85 мм (V).

Тип адаптера (EIA*) WR-62-SMA WR-42-SMA WR-28-K
Модель (каталож. номер) F/ M** 1438 / 1538 1434 / 1534 1430 / 1530
Частотный диапазон  (ГГц) 12,4 – 18,0 18,0 – 26,5 26,5 – 40,0
Тип  коаксиального разъёма SMA SMA K
КСВН (макс.) 1,25 1,25 1,25
Длина корпуса (мм) 38,1 25,4 25,4
Размеры волновода (мм) 15,79 × 7,89 10,6 × 4,3 7,11 × 3,56
Толщина стенки корпуса (мм) 1,016 1,016 1,016
Материал Медь / бронза Медь / бронза Медь / бронза
Размеры
и форма  фланца
2,38 × 2,38 см
квадрат
2,22 × 2,22 см
квадрат
1,905 × 1,905 см
квадрат
Крепёж (под винт) 4 отв. 4 отв. 4 отв.

* E.I.A. - Electronic Industries Alliance;
** F/M – мама (розетка) / папа (вилка)
