Сверхширокополосные усилители мощности АКИП-3603

Представляем сверхширокополосные усилители мощности АКИП-3603. Новая серия, представленная модификациями АКИП-3603/1 и АКИП-3603/2, предназначена для решения задач радиочастотного моделирования, тестирования компонентов беспроводных систем и усиления сигналов в измерительных трактах СВЧ- и КВЧ-диапазонов.

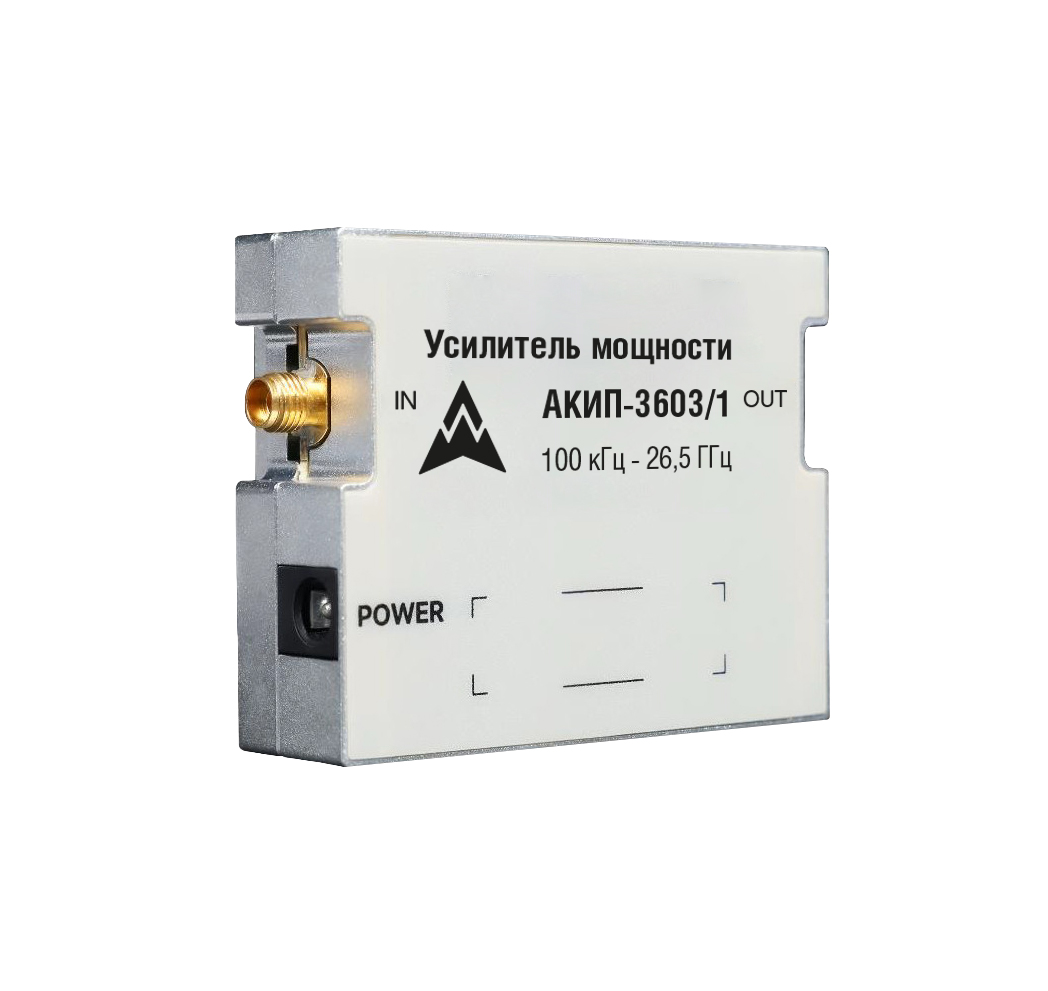

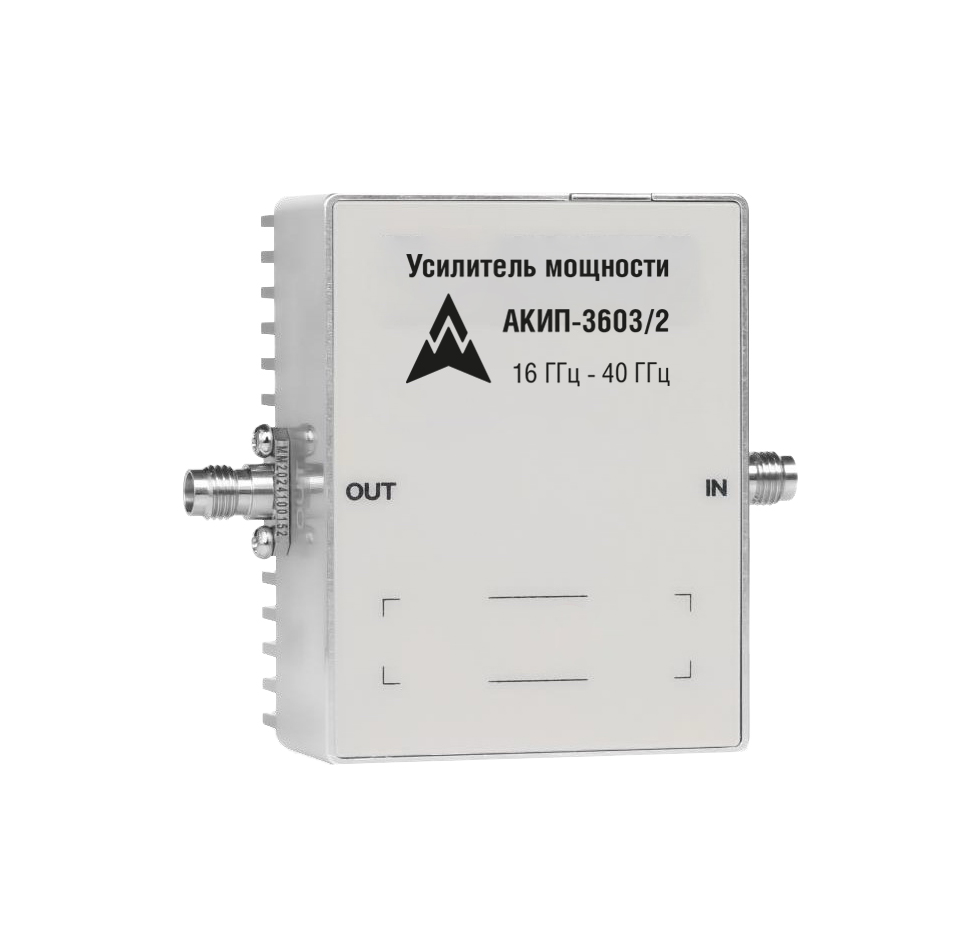

АКИП-3603 отличаются широкой полосой пропускания, высоким уровнем выходной мощности и малым коэффициентом стоячей волны. Модель АКИП-3603/1 перекрывает полосу от 9 кГц до 26,5 ГГц с выходным уровнем до 26,5 дБм, а АКИП-3603/2 — от 16 до 40 ГГц с выходным уровнем до 29 дБм. Минимальный коэффициент усиления приборов составляет 10 дБ (максимально +20 дБ). Благодаря этим характеристикам АКИП-3603 могут применяться в системах генерации непрерывных синусоидальных и импульсных сигналов, а также для решения задач электромагнитной совместимости (ЭМС) и тестирования беспроводных интерфейсов.

Основные технические характеристики:

Параметр	АКИП-3603/1	АКИП-3603/2
Полоса частот	9 кГц…26,5 ГГц	16…40 ГГц
Коэффициент усиления	10…14 дБ	16…20 дБ
Выходная мощность	26 / 26,5 дБм	28,5 / 29 дБм
КСВ	< 2,0	≤ 1,5 (до 30 ГГц) ≤ 2,0 (30…40 ГГц)
Питание	12 В / 300 мА	6 В и –5,5 В / 1,2 А

Области применения:

Радиочастотное моделирование и измерительные тракты СВЧ/КВЧ
Тестирование беспроводных интерфейсов и компонентов беспроводных систем
Генерация непрерывных синусоидальных и импульсных сигналов
Задачи электромагнитной совместимости (ЭМС)

Экспериментальная проверка максимального/минимального уровня входного сигнала

Для подтверждения заявленных параметров были проведены измерения динамического диапазона усилителей по входному сигналу. На частоте 5 ГГц при минимальном входном уровне –110,5 дБм усилитель уверенно выделяет полезный сигнал на фоне шумов. При максимальном уровне 10 дБм он сохраняет линейность и не вносит заметных искажений. Исходя из этого можем отметить широкий динамический диапазон АКИП-3603, позволяющий применять их как в высокочувствительных измерительных трактах, так и при работе с мощными сигналами без перегрузки.

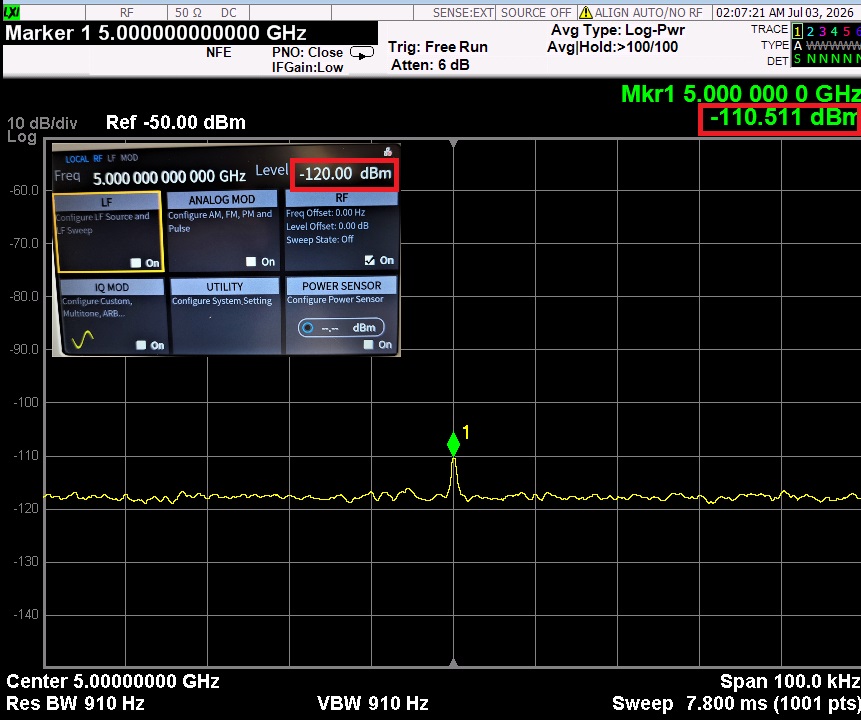

Рисунок 1 демонстрирует минимальный входной уровень сигнала. На спектрограмме виден сигнал на частоте 5 ГГц с уровнем маркера –110,5 дБм, что соответствует нижней границе чувствительности усилителя. Сигнал едва превышает шумовой порог, подтверждая способность прибора работать с очень слабыми входными сигналами.

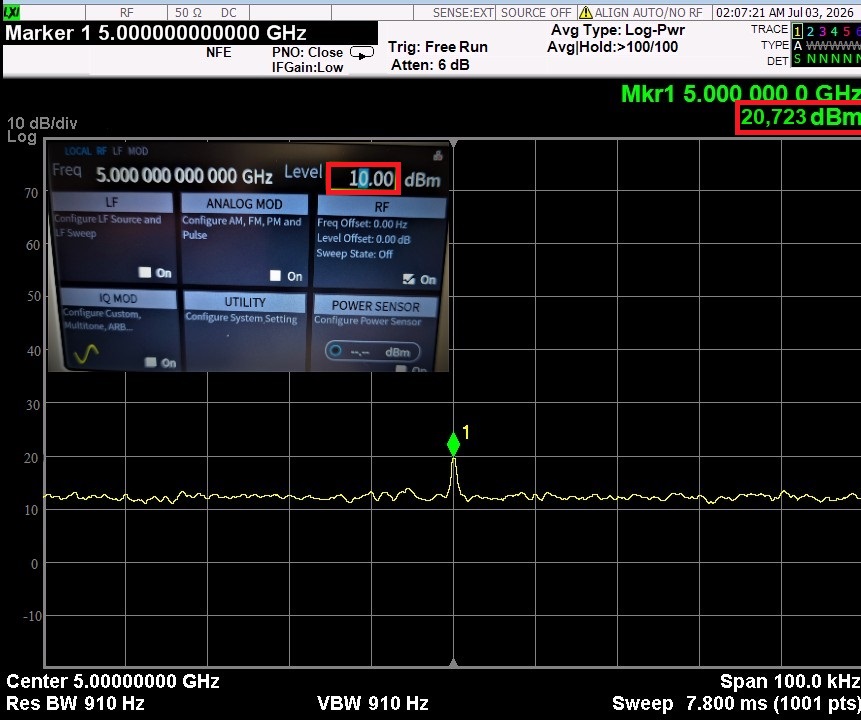

Рисунок 2 демонстрирует максимальный входной уровень сигнала. При подаче сигнала с уровнем около 10 дБм на вход анализатора спектр сигнала остаётся чистым без заметных нелинейных искажений.

Рис. 1. Минимальный выходной уровень сигнала.

analyser max.jpg — Рис. 2. Максимальный входной уровень сигнала.

Функциональные возможности и преимущества

Ключевая особенность приборов — перекрытие полосы пропускания от 9 кГц до 26,5 ГГц, а также от 16 ГГц до 40 ГГц, что позволяет использовать их в самом широком спектре задач при проведении радиоизмерений, а также разработки радиоэлектронной аппаратуры.
Усилители выполнены в моноблочном корпусе с входным и выходным сопротивлением 50 Ом. Для работы в сверхвысокочастотном диапазоне используются высокочастотные коннекторы типа 2,4 мм, обеспечивающие надёжное соединение вплоть до 40 ГГц.
Коэффициент стоячей волны по входу и выходу не превышает 2,0, что гарантирует согласованность тракта и минимизирует потери сигнала даже на предельных частотах.

24.08.2026

Модели: АКИП-3603/1 | АКИП-3603/2
