Teledyne LeCroy представляет осциллограф WaveSurfer 10

../../upload/old-site/photos/wavesurfer_10.jpg

../../upload/old-site/photos/wavesurfer_10~front.jpg

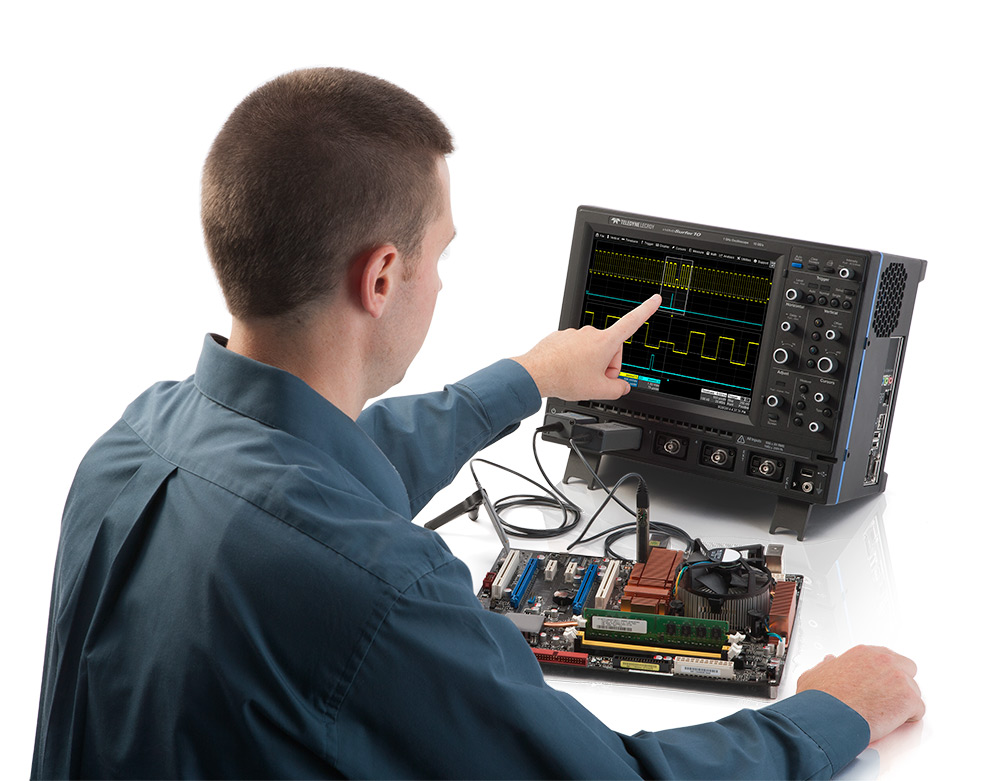

../../upload/old-site/photos/wavesurfer_10~in_use.jpg

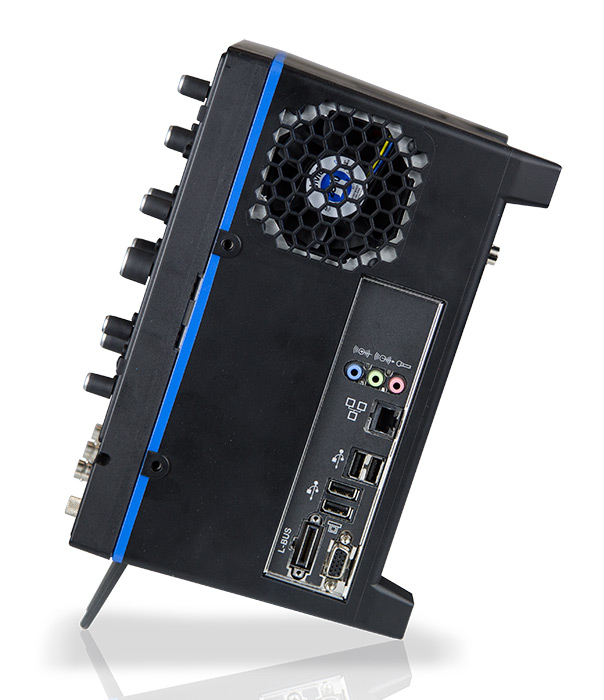

../../upload/old-site/photos/wavesurfer_10~side.jpg

../../upload/old-site/photos/wavesurfer_10~mso.jpg

Вебинар

Приглашаем вас принять участие в вебинаре, посвящённому анонсу новых серий цифровых осциллографов Teledyne LeCroy: WaveSurfer 10 и WaveJet Touch. Вебинар состоится 25 сентября (четверг) в 15:00.

Зарегистрироваться...

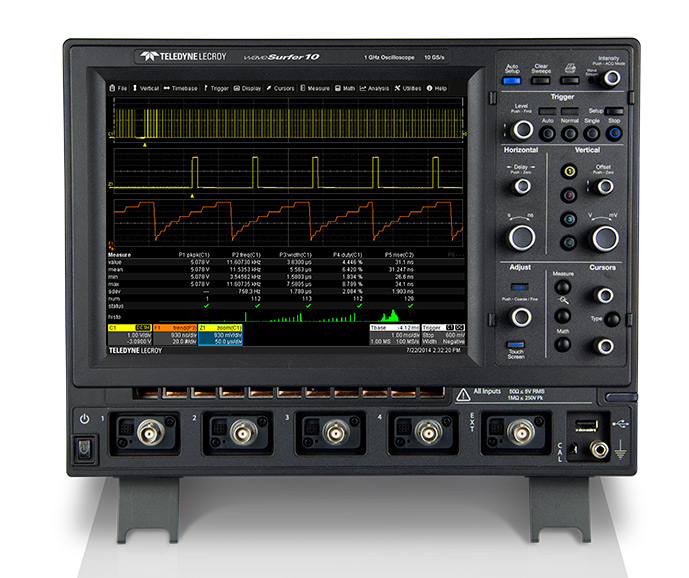

Chestnut Ridge, NY, 23 сентября, 2014 – Компания Teledyne LeCroy (США) представляет новый 4-х канальный осциллограф WaveSurfer 10 (в 2-х вариантах исполнения) с полосой пропускания 1 ГГц и частотой дискретизации до 10 ГГц, с улучшенным пользовательским интерфейсом и гибко изменяемой функциональностью.

WaveSurfer 10 является результатом рационального подхода в модернизации популярной линейки осциллографов WaveSurfer MXs-B, в частности модели WS 104MXs-B. В базовой комплектации исходя из ценовых соображений, был несколько упрощен набор функций с целью создания конкурентоспособного прибора с привлекательной стоимостью. Новая модель, взяв необходимое из предыдущей серии, имеет ряд особенностей, новаций и дополнительных функций. В первую очередь – это уникальная опция «ADT», которая позволяет WaveSurfer 10 иметь многие измерительные и аналитические возможности, которые сегодня реализованы в WS 104MXs-B. Например, WaveSurfer 10 с опцией М-типа выполняет сбор информации со скоростью выборки 10 Гвыб/с на каждый канал, при этом длина памяти достигает 16 MБ/кан (до 32 MБ/кан при объединении каналов). Измерительные ресурсы усиливаются режимом сегментированной развертки (sequence mode), который сохраняет временные метки для каждого события и сокращает время простоя между запусками. Использование длинной памяти, расширенных режимов синхронизации и сегментированной развертки позволят разработчику фиксировать различные артефакты во входном сигнале или же наоборот - «отлавливать» интересующие полезные сигналы, имеющие определенные параметры.

Модель оснащена инструментом поиска аномалий WaveScan (поисковая машина), имеет режимы истории событий (history mode), построения трендовых гистограмм (histicons), добавлены функции математики (13 видов), реализована возможность применения сразу 2-х математических операторов при анализе осциллограмм (math trace), а также возможность изменение ед. измерения по вертикали. Всё это в совокупности обеспечивает осциллографу WaveSurfer 10 мощные вычислительные ресурсы, что превращает его в инструмент вне конкуренции в своем классе. Следует отметить, что опция увеличения производительности («ADT»), доступна к самостоятельной установке пользователем, уже после получения и начала эксплуатации осциллографа.

Кроме того, в новинке применён улучшенный пользовательский интерфейс MAUI, который отвечает современным запросам и задачам пользователей. Его архитектура и дизайн соответствует меню продвинутых серий Teledyne LeCroy , в том числе недавно анонсированной серии WaveSurfer-3000. Это выгодно отличает новинку от конкурентных моделей DS6104 (Rigol), DSO3104X (Agilent), MDO3104 (Tek), которые имеют менее удобный интерфейс предыдущего поколения (basic/ базовый тип).

Все ресурсы синхронизации и декодирования которые в настоящее время предусмотрены для WS 104MXs-B (опциональные пакеты анализа низкоскоростных шин данных – 19 типов) будут также доступны в WaveSurfer 10. Кроме того, имеется опциональная возможность в установке программного обеспечения для измерения и анализа электрической мощности (Power Analysis Software), а также пакет анализа частотно-спектральных параметров (Spectrum Analyzer Options).

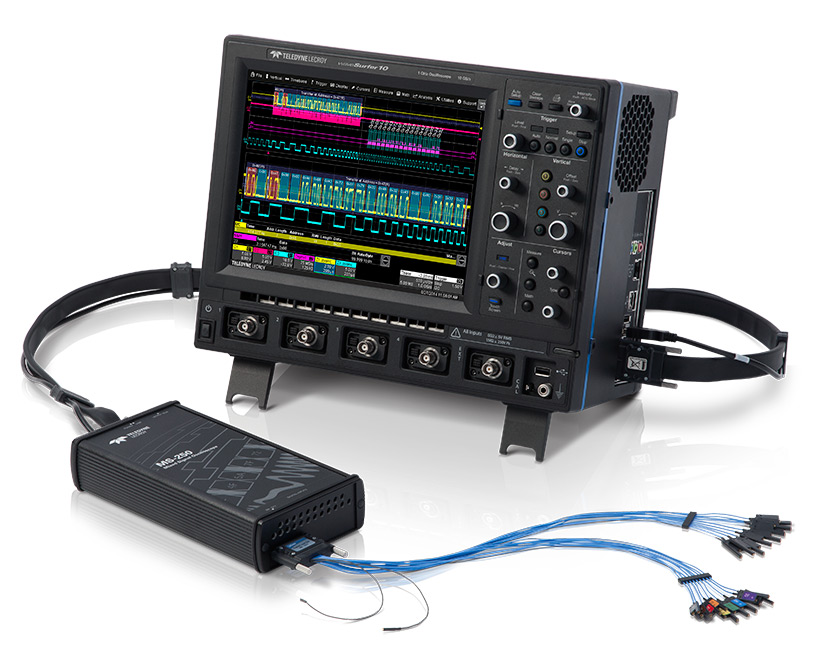

Предусмотрена возможность наблюдения смешанных сигналов с помощью опции 18 кан. логического пробника MS-250. Производительность при документировании измерений и создание отчетов тестирования значительно облегчаются с использованием функции LabNotebook™ («Моя записная книжка»).

Интерфейс входных каналов ProBus позволяет использовать широкий спектр дополнительных пробников Teledyne LeCroy, что обеспечивает гибкость применения, позволяя производить анализ высоковольтного напряжения, высокочастотных сигналов, силы тока или дифференциальных сигналов.

Основные технические характеристики моделей WaveSurfer 10, WS 104MXs-B, WaveSurfer 10 + опция WS 10-ADT приведены в сравнительной таблице.

WaveSurfer 10 WS 104MXs-B WaveSurfer 10
с опцией WS 10-ADT
Полоса пропускания 1 ГГц 1 ГГц 1 ГГц
Память (стандартно) 10 МБ/канал
(20 МБ при объединении)
16 МБ/канал
(32 МБ при объединении)
16 МБ/канал
(32 МБ при объединении)
Частота дискретизации 5 ГГц
(10 ГГц при объединении)
5 ГГц
(10 ГГц при объединении)
10 ГГц
(10 ГГц при объединении)
Функции математики (стандартно) Sum, Difference, Product, Ratio, Derivative, Integral, Rescale, Square, Square Root, FFT, and Zoom Sum, Difference, Product, Ratio, Absolute Value, Averaging, Derivative, Envelope, Enhanced Resolution, Floor, Integral, Invert, Reciprocal, Rescale. Roof, Square, Square Root, FFT and Zoom Sum, Difference, Product, Ratio, Absolute Value, Averaging, Derivative, Envelope, Enhanced Resolution, Floor, Integral, Invert, Reciprocal, Rescale. Roof, Square, Square Root, FFT and Zoom
Число матем. операций с осциллограммой 1 1 2
Сегментированная развертка (Sequence Mode)
Построение гистограмм (Histicons)
Режим «История» (History Mode)
Улучшенный интерфейс пользователя
Выбор ед. измерения по вертикали (Vertical Unit Override)
Анализатор спектра (Spectrum Analyzer) опция нет опция

Сводная таблица модельных рядов Teledyne LeCroy:

Полоса
пропускания
Число
каналов
АЦП Макс.
дискретиз.
Память
HDO8000 350 МГц – 1 ГГц 8 12 бит 2,5 ГГц 50 – 250 МБ
HDO6000 / HDO6000-MS 350 МГц – 1 ГГц 4 12 бит 2,5 ГГц 50 – 250 МБ
HDO4000 / HDO4000-MS 200 МГц – 1 ГГц 2, 4 12 бит 2,5 ГГц 12,5 – 25 МБ
WR HRO 6 Zi 400 МГц – 600 МГц 4 12 бит 2 ГГц 64 – 256 МБ
LabMaster 10 Zi 20 ГГц – 65 ГГц 4 - 80 8 бит 160 ГГц 20 – 1024 МБ
WaveMaster 8 Zi-A 4 ГГц – 30 ГГц 4 8 бит 80 ГГц 20 – 512 МБ
WavePro 7 Zi-A 1,5 ГГц – 6 ГГц 4 8 бит 40 ГГц 20 – 256 МБ
WaveRunner 6 Zi 400 МГц – 4 ГГц 4 8 бит 40 ГГц 16 – 64 МБ
WaveSurfer MXs-B 200 МГц – 600 МГц 4 8 бит 10 ГГц 16 – 32 МБ
WaveSurfer 10 1 ГГц 4 8 бит 10 ГГц 10 – 16 МБ
WaveSurfer 3000 200 МГц – 750 МГц 2, 4 8 бит 4 ГГц 10 МБ
WaveJet Touch 350 МГц – 500 МГц 4 8 бит 2 ГГц 5 МБ
WaveAce 1000 / WaveAce 2000 40 МГц – 300 МГц 2, 4 8 бит 2 ГГц 12 кБ – 1 МБ
