ВЧ и СВЧ соединительные кабели АКИП™ для измерений в диапазоне до 11 ГГц

../../upload/old-site/photos/akip_hf-cables.jpg

../../upload/old-site/photos/akip_n-n.jpg

../../upload/old-site/photos/akip_bnc-n.jpg

../../upload/old-site/photos/akip_n-sma.jpg

../../upload/old-site/photos/akip_bnc-bnc.jpg

../../upload/old-site/photos/akip_bnc-sma.jpg

../../upload/old-site/photos/akip_sma-sma.jpg

Современные средства измерений становятся сложнее, улучшаются их функциональные возможности и метрологические характеристики, возрастают рабочие диапазоны частот. Эта тенденция неизбежно заставляет уделять внимание тематике СВЧ аксессуаров (соединительные провода,  кабели, разъёмы, адаптеры и т.д.), которая раньше была не так актуальна. В значительной степени этому способствует активный переход ВЧ измерительной техники с волноводных разъёмов на коаксиальные. При частотах 10 ГГц… 20 ГГц и выше – такая ситуация становится серьёзной проблемой как для разработчиков, так и для пользователей СИ. Новые модели соединительных кабелей под торговой маркой АКИП™ (6 категорий / 16 типов - см. таблицу) расширяют перечень аксессуаров компании ПРИСТ по формированию измерительных схем, и позволяют в большой степени решить эту задачу.

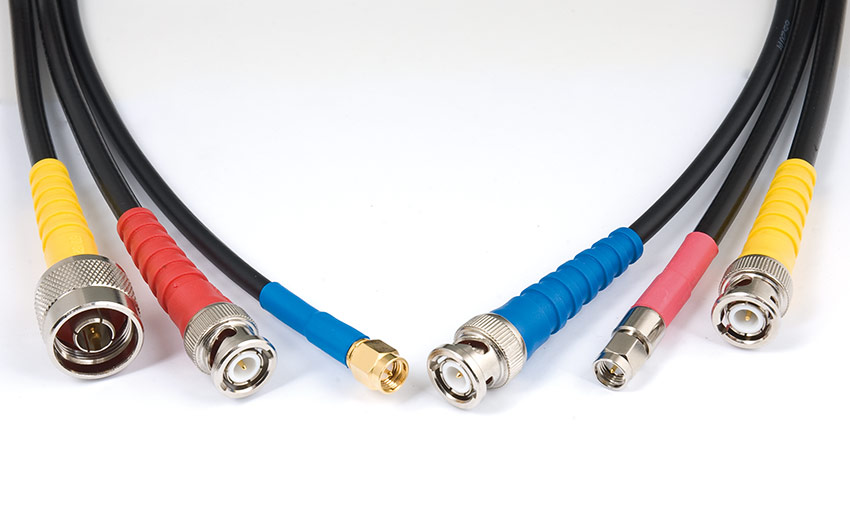

Специалистам предлагаются высококачественные соединительные кабели  BNC-BNC, BNC-N, BNC-SMA, N-N, N-SMA, SMA-SMA имеющие различную длину с наконечниками типа «папа-папа» (розетка). Они могут использоваться для соединения различных типов импортного ВЧ измерительного оборудования (генераторов, частотомеров, аттенюаторов, нагрузок), а также для выполнения подключения трактов анализаторов спектра, осциллографов, измерителей КСВН, преобразователей и др. современных приборов, имеющих дюймовую резьбу на входных разъёмах типа N и SMA.

Для категории BNC-BNC длина соединительных кабелей составляет 1 / 1,5 / 2 / 3 метра. Цвет рифлёного обжима оплётки наконечников данных соединительных кабелей может выбираться из нескольких доступных цветов: красный, синий, жёлтый, зелёный. Эта маркировка предусмотрена для идентификации подключаемых цепей в измерительной схеме и обеспечения удобства при работе в условиях многоточечной коммутации. Остальные категории кабельных сборок изготовлены в практичной серо-чёрной палитре.

Защитный пластиковый бандаж в зоне многократных перегибов и механических напряжений предохраняет провод от механических повреждений при его эксплуатации. Вышеперечисленные кабельные сборки обладают хорошей экранировкой, минимальным затуханием сигнала рабочего диапазона, высокой механической прочностью и повторяемостью присоединений в разъёмах (числом перестыковок).

Для изготовления соединительных проводов используются самые различные типы ВЧ и СВЧ кабелей с высокими метрологическими и механо-физическими параметрами. Соединители имеют удобный вариант рабочей поверхности (с насечкой), качественный материал (бронза/медь, никель) с высокой коррозионной стойкостью.

Так, например, кабель «АКИП-NS-1.0» имеет резьбовые соединители: N (папа) из никеля / SMA (папа) из бронзы, сплошную посеребрённую центральную жилу-проводник, волновое сопротивление всех элементов сборки составляет 50 Ом (ёмкость 95,1 пФ/1 м), в качестве изолирующего материала в слое диэлектрика применяется фторопласт (ПТФЭ).

Экранирующая оплётка провода выполнена из облуженной меди c изолирующим внешним покрытием, что делает кабель гибким и удобным в работе. Минимальный  радиус скручивания 40 мм. Диапазон рабочих температур -40 ... +165°С.

Доступны для заказа варианты исполнения соединительных кабелей с рабочим диапазоном частот до 18,5 ГГц при особо малых нормируемых потерях.

Модель Сопряжение    Длина Макс, частота  Затухание Ø кабеля * (х) – цв, маркировка
АКИП-ВВ-1.0-х* BNC-BNC 1 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм Красный (R), Жёлтый (Y),
Зелёный (G), Синий (B)
АКИП-ВВ-1.5-х* BNC-BNC 1,5 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм Красный (R), Жёлтый (Y),
Зелёный (G), Синий (B)
АКИП-ВВ-2.0-х* BNC-BNC 2 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм Красный (R), Жёлтый (Y),
Зелёный (G), Синий (B)
АКИП-ВВ-3.0-х* BNC-BNC 3 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм Красный (R), Жёлтый (Y),
Зелёный (G), Синий (B)
АКИП-ВN-1.0 BNC-N 1 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-ВN-1.,5 BNC-N 1,5 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм -
АКИП-ВN-2.0 BNC-N 2 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм -
АКИП-ВS-1.0 BNC-SMA 1 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-ВS-1.5 BNC-SMA 1,5 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-NS-1.0 N-SMA 1 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-NS-1.5 N-SMA 1,5 м  4 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-NN-1.0 N-N 1 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм -
АКИП-NN-1.5 N-N 1,5 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм -
АКИП-NN-2.0 N-N 2 м  4 ГГц 0,51 дБ @ 2,5 ГГц 6,1 мм -
АКИП-SS-1.0 SMA-SMA 1 м  11 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
АКИП-SS-1.5 SMA-SMA 1,5 м  11 ГГц 0,74 дБ @ 2,5 ГГц 4,95 мм -
25.09.2009
