Векторные анализаторы цепей серии АКИП-6604
![АКИП-6604/1 АКИП-6604/1](/upload/resize_cache/iblock/cbe/o9vlpdi9i8n8pih9b8h3bd53o3lz23s2/355_290_1/AKIP_6604_1.jpg)

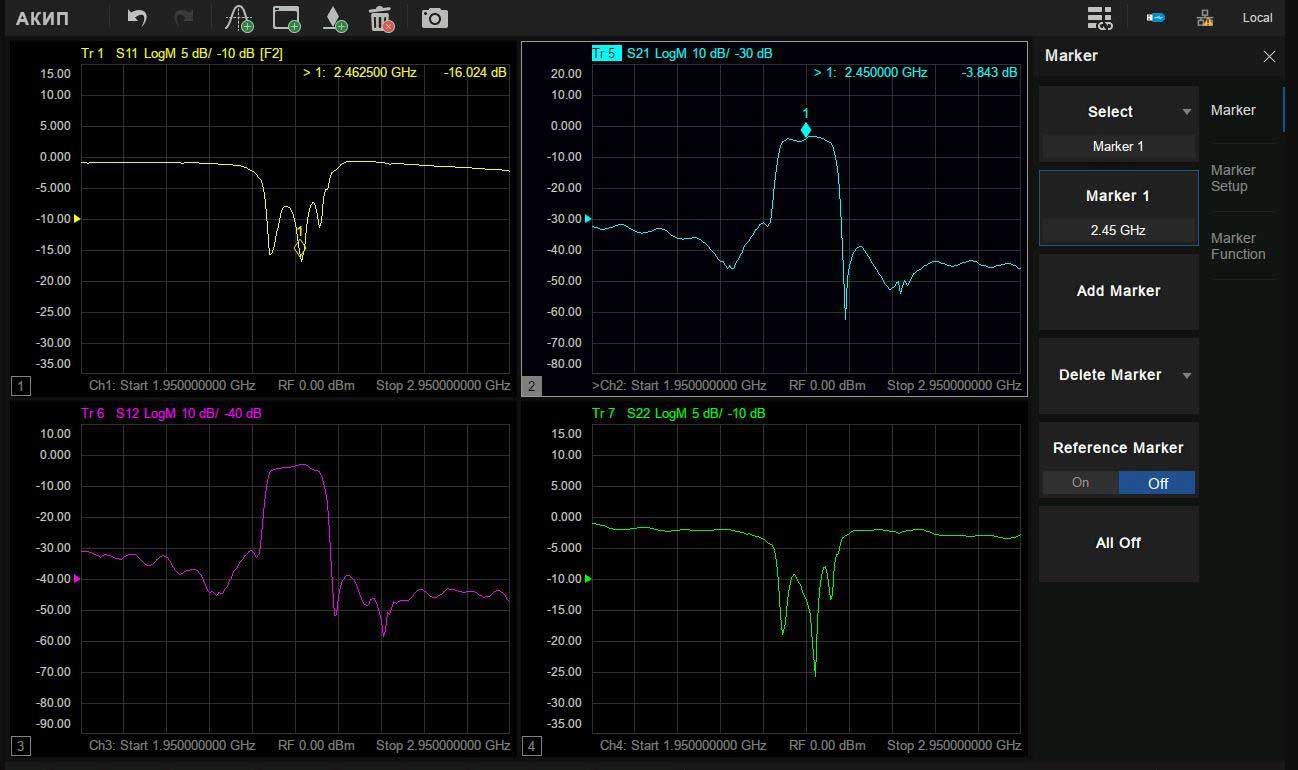

![Мульти-оконный режим Мульти-оконный режим](/upload/medialibrary/e00/ck4pgbmvx2dxscgt3o6kort9x8fyq5nd/Pic_1.jpg)

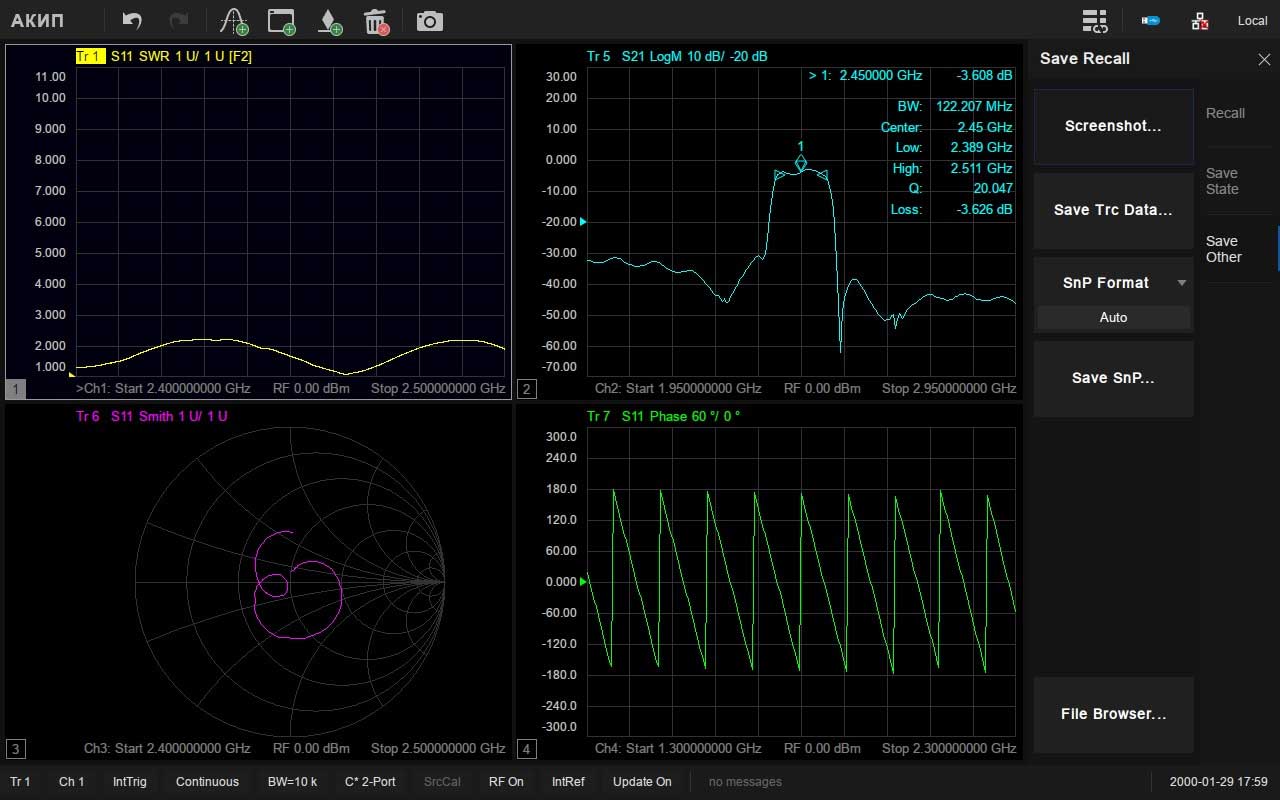

![Мульти-форматный режим Мульти-форматный режим](/upload/medialibrary/aa7/ma8dmzy0gzx02vnqxmbtktqb35co0e28/Pic_2.jpg)

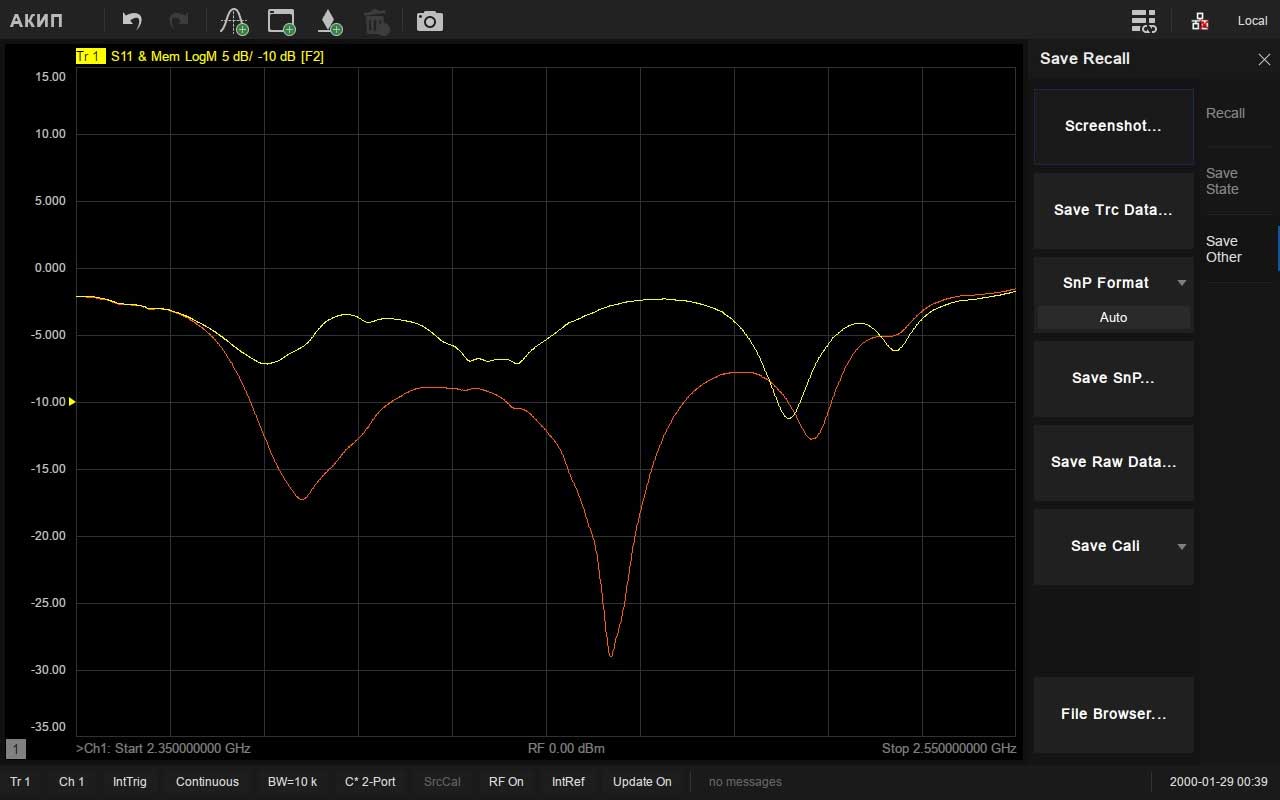

![Отображение и сравнение текущих данных и данных из памяти Отображение и сравнение текущих данных и данных из памяти](/upload/medialibrary/e7f/b8da2ew1mqom11ddiwx01nzbtcxsyavh/Pic_3.jpg)

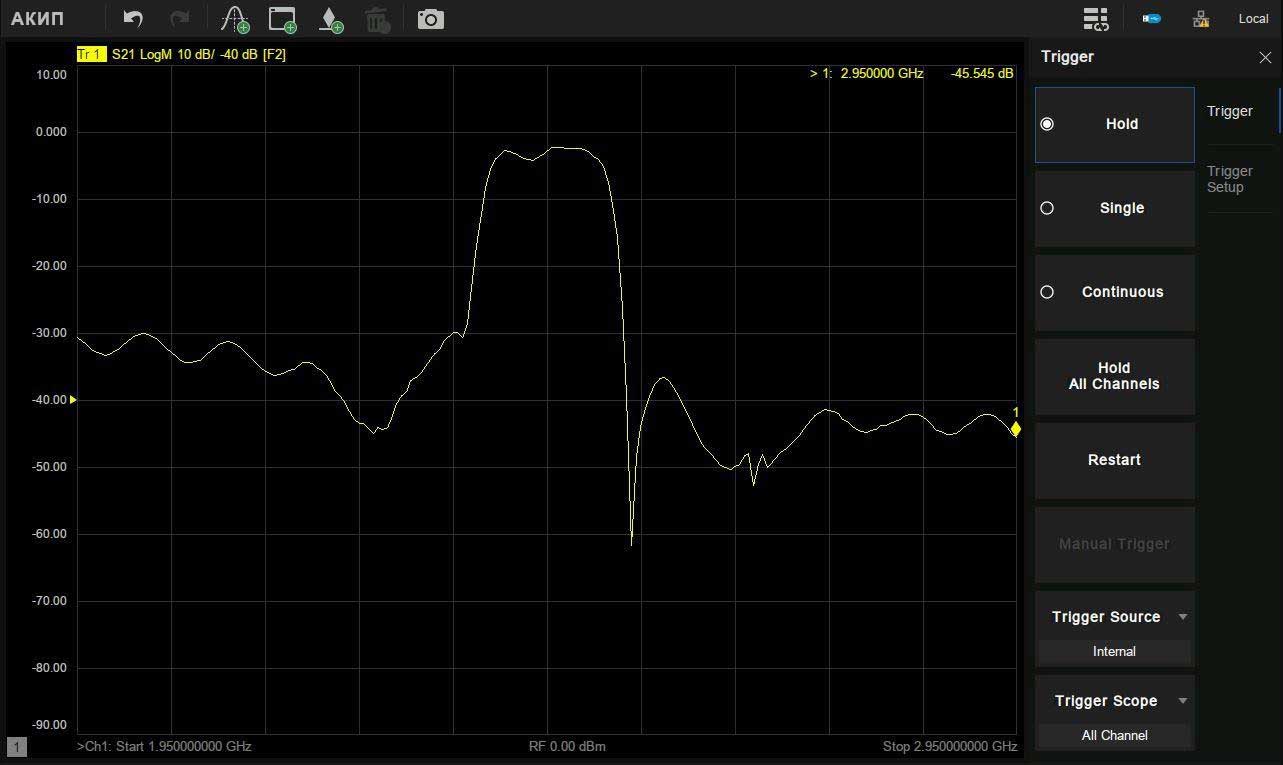

![Удержание данных Удержание данных](/upload/medialibrary/2f0/cthdlrfs2jgfzcict8j4au1guxwnt9k8/Pic_4.jpg)

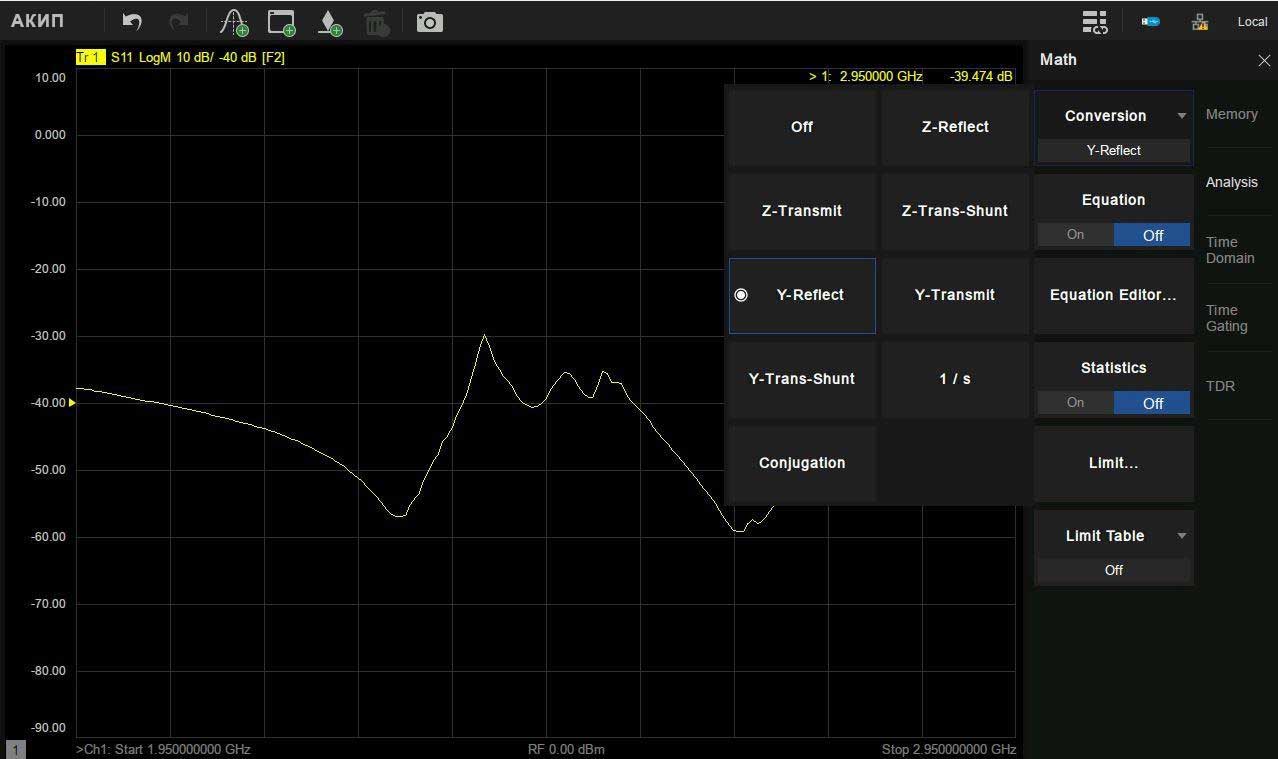

![Преобразование импеданса Преобразование импеданса](/upload/medialibrary/92b/l0hold03okk7xu30gtebm6z55seq702w/Pic_5.jpg)

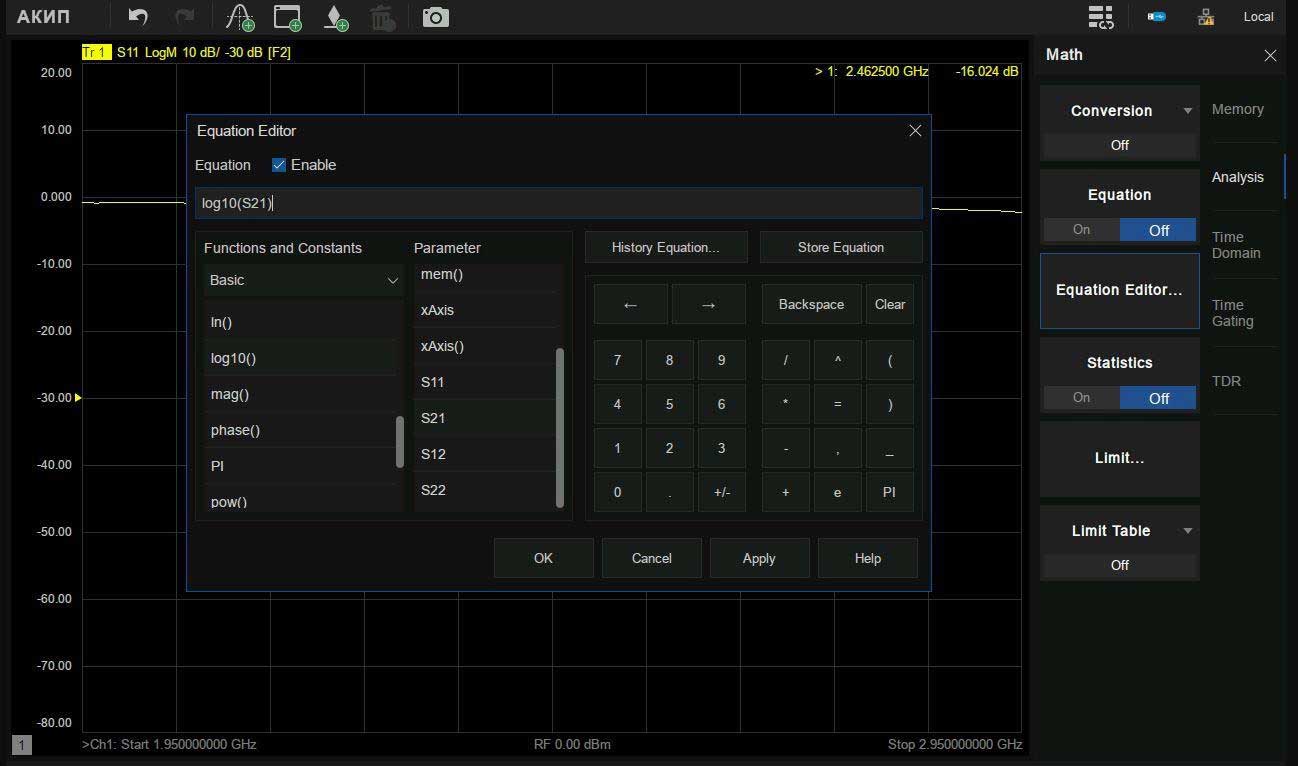

![Редактор формул Редактор формул](/upload/medialibrary/7b6/bsc5dz2n2gjmeedlud5nbwsmjbkfzq6t/Pic_6.jpg)

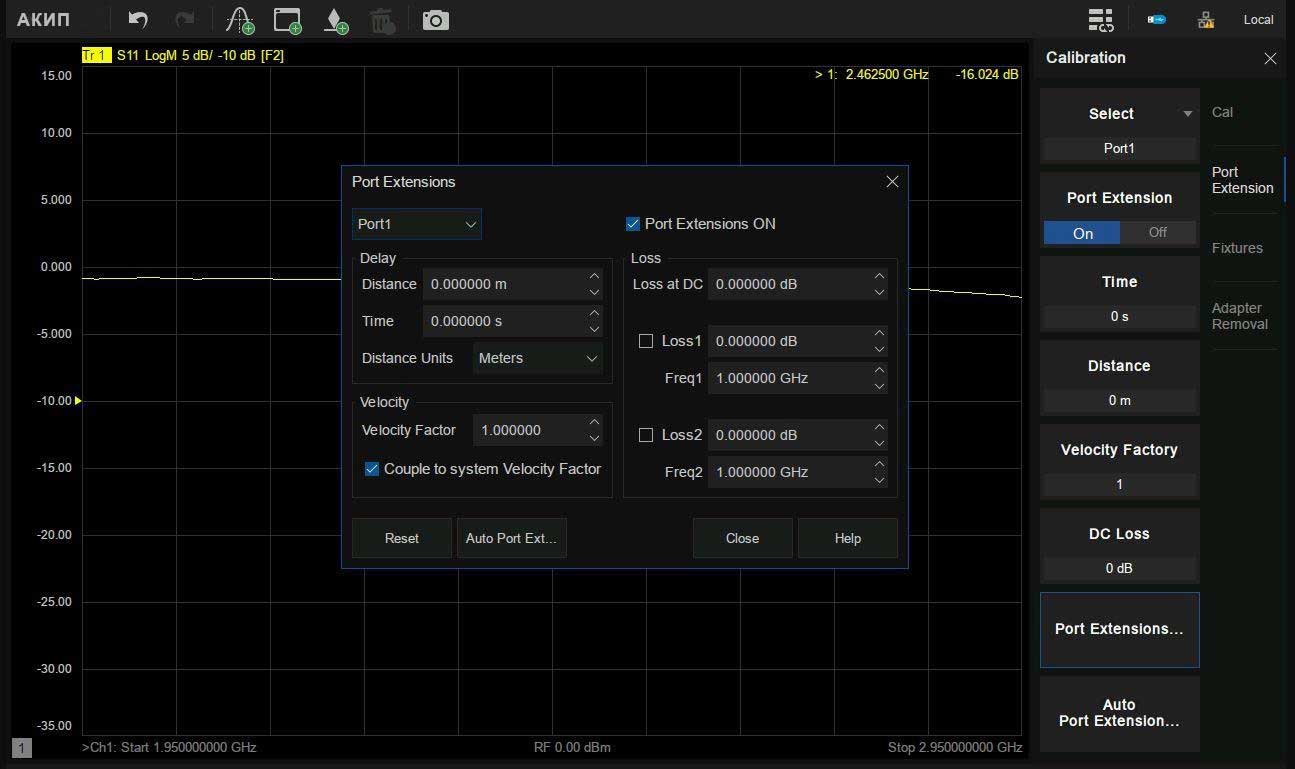

![Расширение портов Расширение портов](/upload/medialibrary/83f/0h8a2i5bve96tmuqe471w0zuc3p5h08y/Pic_7.jpg)

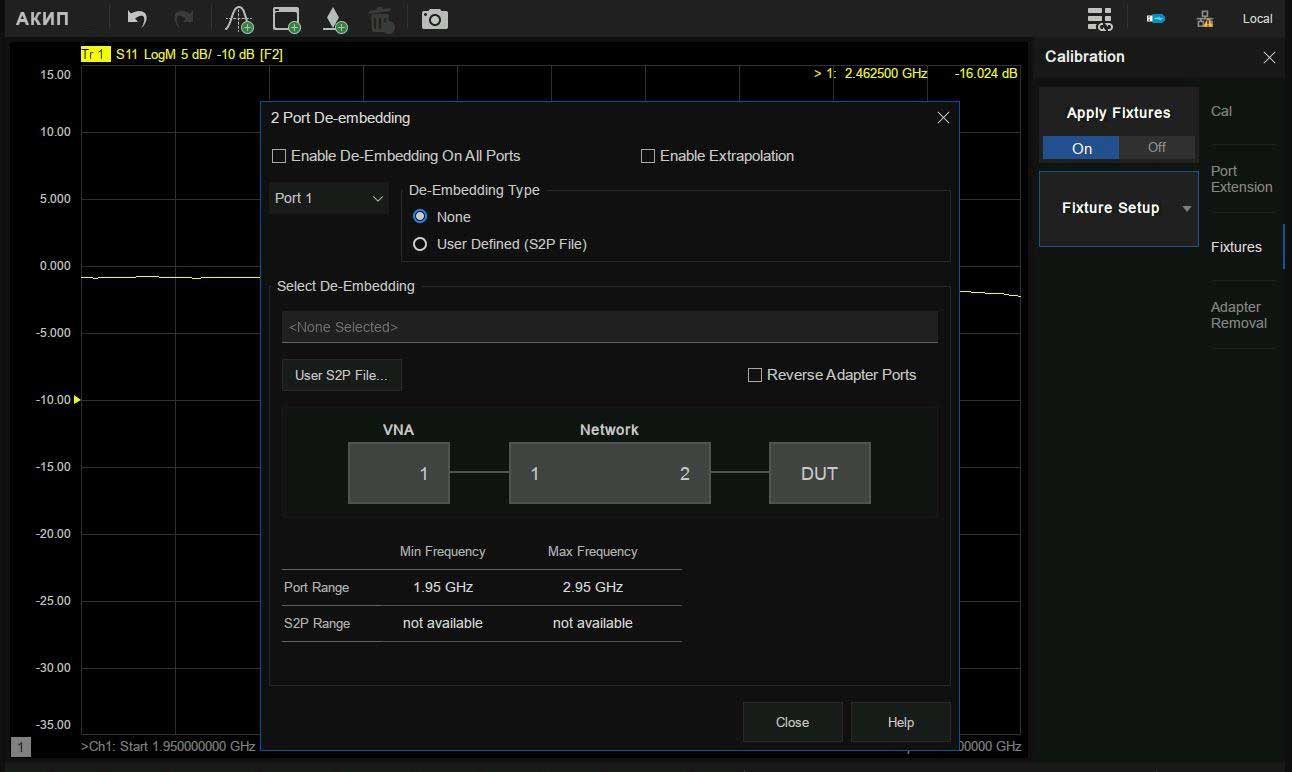

![Добавление или удаление оснастки Добавление или удаление оснастки](/upload/medialibrary/462/tgqg695b08zhk290ujuy8lm517f0ixim/Pic_8.jpg)

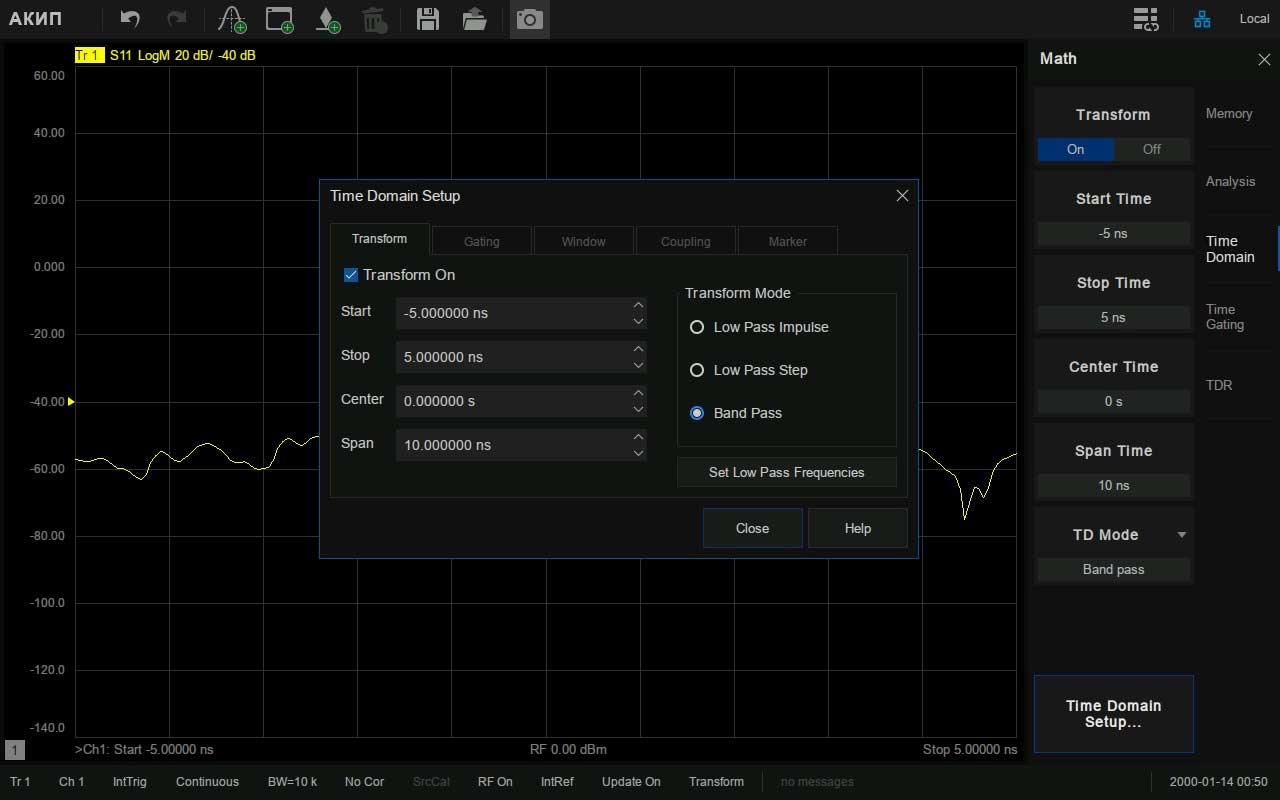

![Анализ во временной области (опция) Анализ во временной области (опция)](/upload/medialibrary/912/ohqptoewasvpdbo10yv75uqcwqcotxfz/Pic_9.jpg)

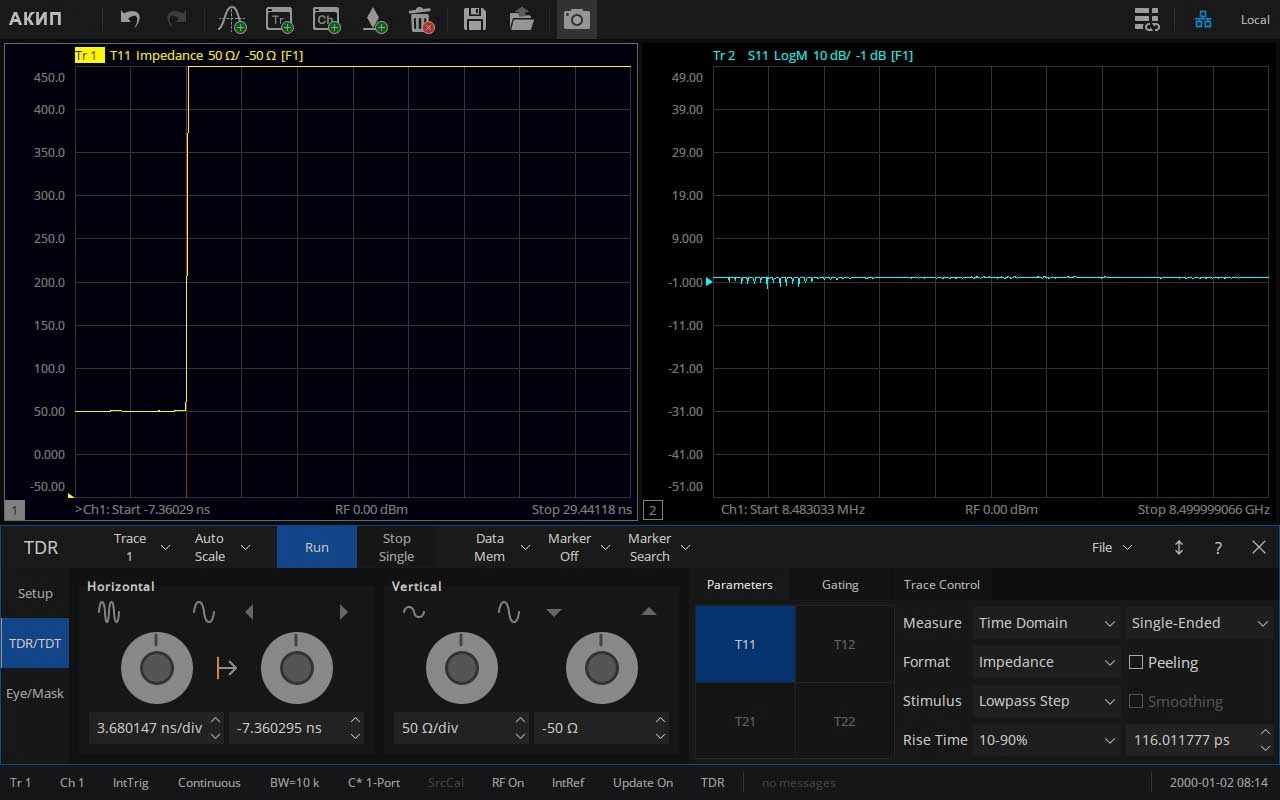

![Расширенный режим рефлектометра TDR (опция) Расширенный режим рефлектометра TDR (опция)](/upload/medialibrary/2b7/9rh6c09nr1j6bmxl3149sq701hy825ju/Pic_10.jpg)
Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6604. В серию АКИП-6604 входит четыре модели с частотными диапазонами от 9 кГц до 4,5 ГГц и от 9 кГц до 8,5 ГГц. В зависимости от модели векторные анализаторы серии АКИП-6604 поддерживают 2-х или 4-х портовые измерения S-параметров, дифференциальные параметры и параметры во временной области (опционально). В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.
Анализаторы цепей серии АКИП-6604 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6604 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.
Ключевые особенности:
- Рабочий диапазон частот:
- 9 кГц … 4,5 ГГц – АКИП-6604/1, АКИП-6604/2
- 9 кГц … 8,5 ГГц – АКИП-6604/3, АКИП-6604/4
- Двух- (АКИП-6604/1, АКИП-6604/3) или четырёхпортовый (АКИП-6604/2, АКИП-6604/4) анализ
- Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
- Диапазон установки выходного уровня: - 55 дБм … 10 дБм
- Разрешение: 1 Гц, 0,05 дБ
- Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
- Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка (SOLT, SOLR, TRL)
- Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)
- Поддержка инжекторов питания (Bias-Tees)
- Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
- Интерфейсы: USB, LAN, GPIB (опция)
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
- Видео выход (HDMI)
Параметры |
||||
Диапазон частот |
9 кГц … 4,5 ГГц |
9 кГц … 8,5 ГГц |
||
Число портов |
2 |
4 |
2 |
4 |
Разрешение |
1 Гц, 0,05 дБ |
|||
Полоса фильтра ПЧ (IFBW) |
10 Гц … 3 МГц |
|||
Диапазон установки выходного уровня |
- 55 дБм … 10 дБм |
Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений:
Новая серия векторных анализаторов цепей АКИП-6604 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:
- Анализ достоверности передачи сигнала
- Испытания ВЧ-компонентов
- Измерение режекторных фильтров с высоким коэффициентом подавления в полосе заграждения
- Испытания многопортовых модулей (2/4 порта)
- Измерения параметров материалов
Планируются испытания для целей утверждения типа СИ.
Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
