WaveRunner Xi-A и MXi-A - дальнейшее развитие серии цифровых осциллографов LeCroy WaveRunner

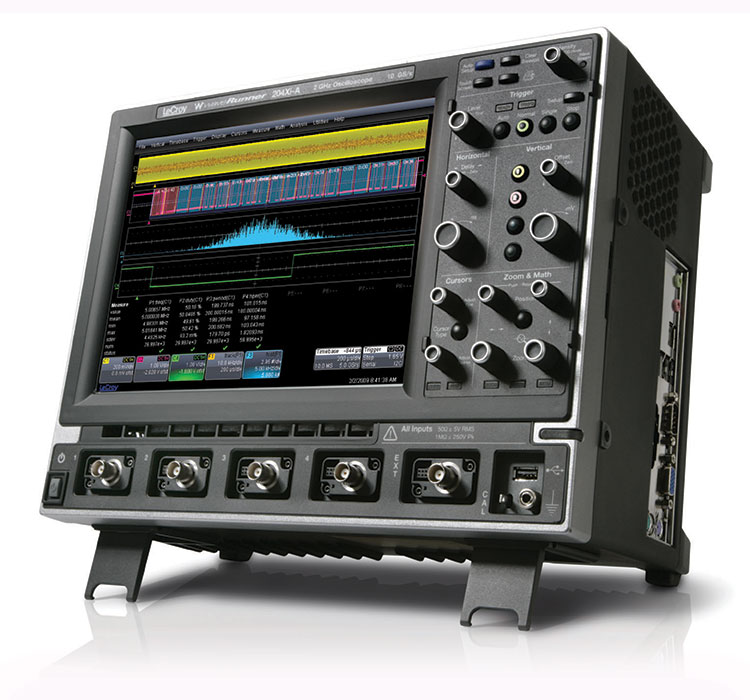

../../upload/old-site/photos/wr204xi-a.jpg

WaveRunner Xi-A и WaveRunner MXi-A - новая серия цифровых запоминающих осциллографов (WR Xi/MXi с индексом «А») состоящая из 9 моделей. Основные технические характеристики остались без изменения, при этом осциллографы WaveRunner Xi-A и WaveRunner MXi-A имеют ряд новаций и отличий от предыдущих моделей.

В первую очередь существенно изменён внешний дизайн корпуса (черно-серебристый цвет), ставший современным, стильным и более удобным, тем самым приблизив новые осциллографы WaveRunner Xi-A/ MXi-A  по виду к старшим моделям серии WavePro 7 Zi и WaveMaster 8 Zi.

WaveRunner Xi-A и WaveRunner MXi-A теперь также используют новую потоковую архитектуру передачи данных X-Stream II™, являющуюся развитием технологии X-Stream. Новая архитектура обеспечивает быстродействие от 10 до 20 раз быстрее, чем у аналогичных приборов других производителей при работе с объёмами осциллографических данных 10 Мб и более. В основу Х-Stream II положен специальный программный алгоритм передачи данных в виде сегментов переменной длины, что обеспечивает максимальную эффективность работы кэш-памяти процессора. Операционной средой для осциллографов WaveRunner Xi-A и WaveRunner MXi-A является MS Windows XP.

Добавлена новая для осциллографов WaveRunner функция TriggerScan™, ранее прекрасно зарекомендовавшая себя в осциллографах серий WavePro 7 Zi и WaveMaster 8 Zi. Данная функция предназначения для обнаружения редких аномалий в высокочастотных сигналах и в сотни раз сокращает время поиска аномалий по сравнению с осциллографами конкурентов.

Оболочка программного обеспечения осциллографа изменена и отображение интерфейса на экране осциллографов аналогично WavePro 7 Zi и WaveMaster 8 Zi. Теперь в оболочку управления с помощью сенсорного экрана добавлены ряд подменю, значительно упрощающих выбор режимов управления и ввода данных.

Следует особо отметить, что декодирование и анализ устройств на основе протокола передачи CAN теперь обеспечивается без необходимости подключения внешнего модуля синхронизации CAN-TDM. Декодирование осуществляются опционным программным обеспечением, интегрированным в оболочку цифрового осциллографа, доступ к которому осуществляется вводом ключа.

Как и более старшие модели от LeCroy, WaveRunner Xi-A и WaveRunner MXi-A теперь имеют возможность инсталляции опции SPECTRUM, позволяющей осуществлять настойки БПФ как при работе с обычным анализатором спектра - центральная частота, полоса обзора, полоса пропускания и т.д. При этом данный режим запускается совместно с WaveScan и сразу же выдаются значения всех спектральных пиковых значений по их частоте и уровню.

Осциллографы серий WaveRunner Xi-A и WaveRunner MXi-A теперь поддерживают протокол стандарта LXI класса С.

Отличие моделей серии WaveRunner Xi-A от WaveRunner MXi-A (c индексом «М») заключается в наличии в штатной комплектации последних следующих пакетов и ресурсов:

  • Математический пакет XMATH;
  • Пакет анализа джиттера JTA2;
  • Пакет конструирования собственного пользовательского интерфейса осциллографа XDEV;
  • Режим синхронизации телевидения высокой чёткости HDTV-TRIG.

Осциллографы серий WaveRunner Xi-A и WaveRunner MXi-A обеспечивают работу со всеми аксессуарами и пробниками LeCroy, в том числе логическими MS-32, MS-250 / MS-500, а также инсталляцию всех дополнительных программных опций, ранее доступных для осциллографов WaveRunner Xi и WaveRunner MXi.

06.02.2009
